希爾思S401熱式質量流量計安裝點選擇及注意事項
確定安裝點
為了保持技術參數中所指明的精度,必須將傳感器插入到氣體流動不受阻礙的一段直管的中 心點。 要使得氣體流動不受阻礙,傳感器前面(上游段)以及傳感器后面(下游段)的管道必須足 夠長,絕對筆直,并且不存在邊緣、接縫、彎道等障礙物。
請確?,F場有足夠的安裝空間,從而保證可以按照操作說明恰當地安裝傳感器。并根據操作 手冊找到合適的安裝點。
注意! 如果傳感器安裝有誤,測量會出錯。
• 必須注意上游段和下游段的設計,因為任何障礙物都可造成逆向或正向的渦流。
• 此傳感器只能安裝在室內使用!假如要安裝在室外,必須避免太陽直曬和雨水沖洗。
• 我們強烈建議不要將S 401長期安裝在潮濕的環境中。這種潮濕環境通常存在于壓 縮機出口
希爾思S401熱式質量流量計安裝點選擇及注意事項

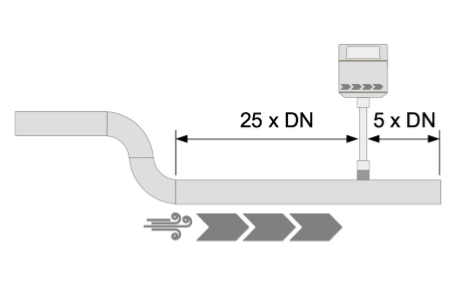

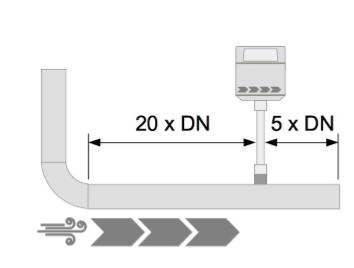

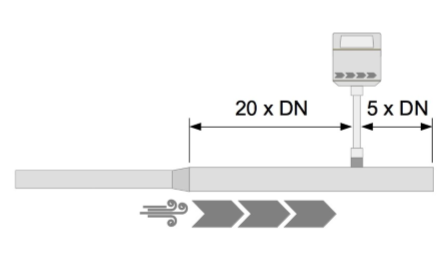

上游段和下游段 熱式測量原理對上游段和下游段的有一定的要求。為了確保測量的準確性,我們建議根據 下圖預留相應的上游段和下游段長度。傳感器需安裝在障礙物的上游,如閥門、過濾器和 截止閥等。傳感器應盡可能遠離會被干擾的地方。 備注:如出現下圖中任意一種情況,必須預留最長的直管段長度
希爾思S401熱式質量流量計注意事項
壓縮空氣!
任何與急速漏氣或壓縮空氣系統帶壓部分的接觸都有可能導致重大損傷甚 至死亡!
• 不要超過允許的壓力范圍(請查看傳感器標簽)。
• 只使用耐壓的安裝材料。
• 避免人員接觸急速的漏氣或儀器帶壓的部分。
• 進行維修維護作業時必須確保系統沒有壓力。
電源電壓!
任何與產品通電部分的接觸都有可能導致重大損傷甚至死亡。
• 考慮所有電氣安裝相關的規定。
• 進行維修維護作業時必須斷開任何電源連接。
• 系統中任何電氣工作只允許授權人員進行操作。
操作條件許可范圍
請查看許可的操作條件,任何超出這些許可的操作都有可能導致設備故障, 甚至損壞儀器或整個系統。
• 不要超出許可的操作范圍。
• 請確保產品運行在允許的條件范圍內。
• 不要超出或者低于允許的存儲/操作溫度和壓力。
• 經常對產品進行維護和校驗,至少一年一次。
常規安全說明
• 爆炸性場所不允許使用該產品
• 請在準備階段和安裝使用過程中查看國家法規。 備注
• 不允許分解產品。
• 請使用扳手將產品安裝妥當。
儀器故障會影響測量值!
產品必須正確安裝并定期維護,否則將導致錯誤的測量數據,從而導致錯 誤的測量結果。
• 安裝設備時請查看氣體流向。氣體流向標記在外殼上。
• 不要超出傳感器探頭的最高工作溫度。
• 避免傳感器芯片上有凝結物,因為這會嚴重影響測量精度
