希爾思S401熱式質量流量計安裝步驟
請遵守以下安裝步驟，以確保安裝正確。
確定傳感器插入的深度

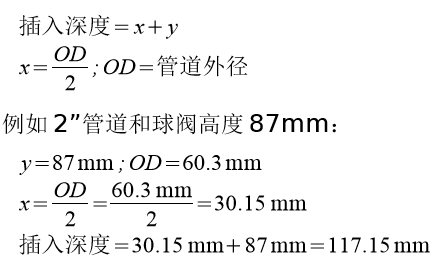

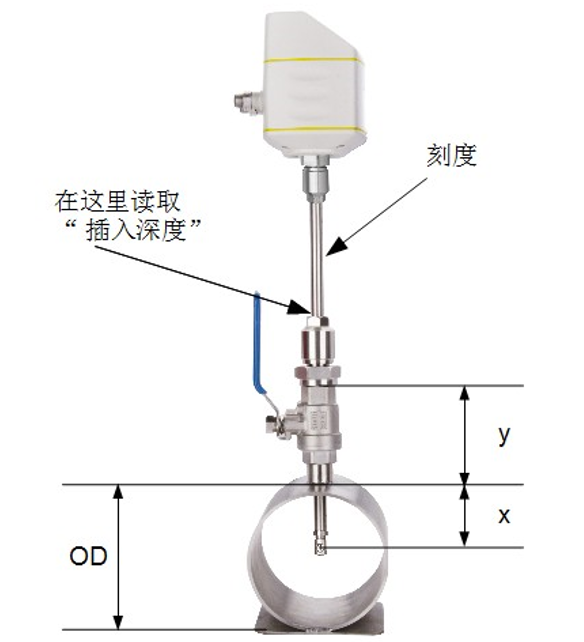

傳感器的探頭必須插在管道的中心位置，因此探頭測量桿上有一個刻度。為了確保安裝在 正確的位置，請根據下面的描述計算插入深度

希爾思S401熱式質量流量計安裝步驟

替代安裝方法 對于更大的管徑（大于200 mm），傳感器可以選擇插入100 mm作為替代安裝方法。 這就能使一個傳感器用于所有管道尺寸。注意：此種方法需要在自帶顯示器上或通過服務 軟件進行設置。

首先請觀察外殼或測量桿上的流量方向標志。它必須 與壓縮空氣或氣體的流動方向一致。

1. 關閉球閥。
2. 確保連接螺紋完全保護住傳感器探頭。 (如左圖所 示)。
3. 安裝前在流量傳感器的螺紋處墊上“O”型密封圈。
4. 將連接螺紋緊擰在球閥上，并將氣體流動方向與傳 感器設定方向一致。
5. 打開球閥。
6. 參考測量桿上刻度，輕輕地移動傳感器到確定好的 插入深度。 7. 擰緊鎖緊帽，使流量傳感器不能被管道中的壓力移 動。但不要擰得過緊，要能手動移動傳感器測量桿。
8. 借助于方向?qū)使ぞ?，確保實際的氣體流向與箭頭 方向一致。 傳感器的對準角度偏差不應大于± 2° 。 請看下一頁的圖示。 9. 用20 … 30 Nm的力擰緊鎖緊帽。 10.最后請再檢查一遍插入深度。因為氣體壓力較大， 測量桿有時可能被推出來一些。
希爾思S401熱式質量流量計安裝步驟
拆卸傳感器
1. 握住流量傳感器。
2. 松開連接螺紋的鎖緊帽。 3. 慢慢拔出測量桿，直到可以讀取刻度上“10”的值。 4. 關掉球閥。
5. 松開連接螺紋并卸下流量傳感器。

希爾思S401熱式質量流量計模擬輸出 該傳感器有一個范圍為4 ... 20 mA的模擬信號輸出。這個輸出范圍可以更改，以匹配所 需的測量范圍。標準的范圍為0 到最大流量。不同尺寸管徑的相應流量可以在附錄表中查 看。若需其它的輸出范圍，請聯系制造商。
希爾思S401熱式質量流量計脈沖輸出
該傳感器每計量到一個單位的累積量就發出一個脈沖。該脈沖輸出可以連接到一個外部脈 沖計數器來計算累積量。每一秒內測量到的立方米數會被累加起來并在一秒之后輸出。脈 沖長度取決于流量大小。

希爾思S401熱式質量流量計出廠前已校準。校準日期印刷在與傳感器一起提供的證書上。傳感器的精度會受現 場條件的制約，如油、高濕度或其他雜質會影響校準和精度。我們建議每年與制造商聯系 校準調整產品。儀器保修不包括校準服務。請留意校準證書上最后的校準期限
