靜電電阻測試如何選擇合適的電極

在靜電控制區（EPA〉內需要對所用的物品或材料（以下統稱為材料）測試電阻，以確定是否具有消散靜電的功能，通常在EPA區域內的材料靜電電阻要

求在1MQ(10%)~100GQ(101')之間。靜電電阻是靜電控制領域的專屬概念，是用各種電極模擬靜電敏感器件放置在防靜電材料上所形成的通道電阻，靜電電阻是結合了測試電極所形成的電阻，所以靜電電阻不是一個固定值，不同電極和材料接觸壓力不同，接觸面積不同，所得到的測試結果也不同。之所以要用不同重量和尺寸的電極來進行測試，就是為了模擬需要靜電保護的物品或器件放置在材料上的實際效果。

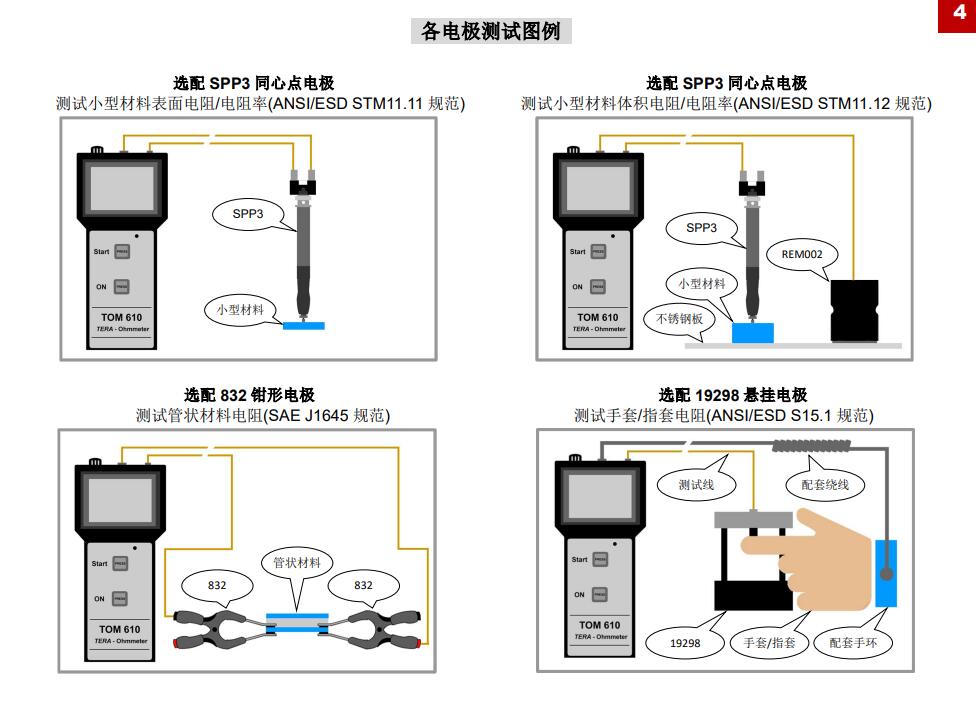

對于中/大型物體或材料例如地板、臺面、機臺等，特別是鋪裝類材料采用重錘電極進行測試（模擬人體或設備置于該類材料上的電阻);對于小型物品或材料采用筆形電極測試（模擬靜電敏感器件置于該類材料上的電阻)。

主要測試項目

點到點電阻:測試中/大面積的防靜電材料任意兩點之間的電阻，以此驗證位于該材料上任意位置的物品均保持等電位。中/大型材料特別是鋪裝類的地板/臺面采用2個點到點重錘電極進行測試:對于小件材料采用2支單點筆形電極測試點到點電阻。

兩點電阻:兩點電阻本質就是點到點電阻，對于小型材料可以用2支單點筆形電極測試，為了更方便高效，也可用1支兩點筆形電極測試（注:兩點筆形電極的兩點距離是固定的，通常用于測試較小材料)。

接地電阻:防靜電材料只有接地才能把靜電荷導走，因此對接地的材料需要驗證從材料到接地點之間的通道是否合格。大中型材料采用1個點到點重錘電極測試從材料任意位置到接地點的電阻;小型材料采用1支單點筆形電極測試材料任意一點到接地點的電阻。

表面電阻/體積電阻:對于常見的防靜電物品和材料都要測試表面電阻和體積電阻，以驗證材料自身具備靜電消散能力，從而可以作為靜電防護使用。對于面積遠大于厚度的片狀材料只需測試表面電阻即可，對于有一定厚度的材料需要測試體積電阻。由于體積電阻測試較為不便，通常現場以測試點到點電阻和接地電阻代替。表面電阻和體積電阻都是測試材料固定面積/體積的電阻，因此可以根據電極尺寸換算為電阻率，這樣就可以方便地比較不同材料或不同批次的性能。中/大型材料采用重錘電極測試，小型材料采用筆形電極測試。
