美國Prostat CVM-780 接觸式靜電壓表使用說明書

符合ANSI/ESD S20.20要求的高阻抗靜電電壓表

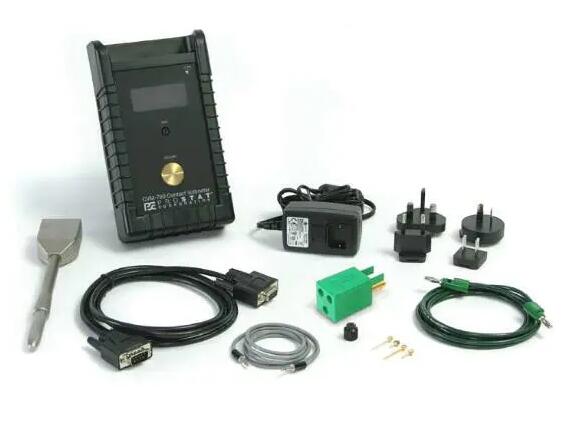

CVM-780接觸式電壓表™ 將數字電壓表的易用性與真正靜電電壓表的高輸入阻抗和低輸入電容結合在一個小型、便攜式、電池供電的封裝中。作為一個真正的靜電電壓表，不是場表意味著它讀取實際電壓，而不混淆它與靜電場強，這是完全不同的。
有價值的 ESD 分析工具
CVM-780 接觸伏特計™由可充電鎳金屬氫電池供電，是專業的 ESD 從業者*有價值的 ESD 分析工具。它測量制造過程中導體上的電壓，這些電壓可以與導致機器模型 （MM） ESD 事件的 ESD 敏感設備接觸。
它輕松測量導致充電設備模型 （CDM） 和充電板 （CBE） ESD 事件的設備和子組件上的電壓。
獨特的探針設計
CVM-780 接觸伏特米™采用獨特的主動探頭設計，完全保護和屏蔽，以盡量減少環境干擾。它配備了兩個特別設計的陶瓷**和兩個鍍金屬**。
陶瓷**用于測量 ESDS 設備和子組件的電壓，其中傳送 EMI 和 RFI 的放電和生產是主要問題。

正確測量的上乘提示
每當兩個金屬部件接觸創建 EMI 和 RFI 的 ESD 事件時，都可能發生。CVM-780 的陶瓷**可防止電弧放電，從而造成破壞性的傳輸能量和設備干擾。
金屬**用于測量靜態敏感環境中的機床、生產輔助工具、椅子、推車和其他物體。陶瓷**相當堅固，但易碎，僅用于 ESDS 設備，而鍍金屬**非常堅固，用于測量非 ESD 敏感工具和設備，并執行常規審計測量。
易于使用的儀器

CVM-780 操作非常簡單：
使用提供的電纜將探頭組件連接到 CVM-780
地面單位
將電源開關滑動到開機位置
將探針**接觸到前面板地面板，將顯示器調整為零
用探頭**觸摸物體來測量對象
便攜、易于使用和準確
CVM-780 專為一般審計和詳細的制造過程分析而設計，以查找 ESD 問題及其原因。用它來測量靜態敏感制造過程中的所有臨界點。直到現在，還不可能揭示此類ESD事件的潛力。
CVM-780 是嚴肅的 ESD 控制團隊必須擁有的。在制造過程中的幾乎任何一個點上，無需放電，沒有RFI，沒有設備損壞，都可以測量靜電電壓。
基本描述
帶主動探頭的高阻抗接觸伏特計
直流特征
預期操作范圍：0 至 ±525 伏特
1伏3位數顯示屏
