PHASCOPE PMP10多功能高精度涂層測厚儀

Phascope PMP10多功能高精度涂層測厚儀采用相位敏感測量技術，適用于測量粗糙底材上的涂鍍層厚度或鋼上的鍍鎳層厚度。
對于汽車行業，必須測量鋁或鍍鋅鋼板上油漆涂層厚度，而 PMP10 DUPLEX 是此類應用的理想解決方案。該設備可通過單次測量精確測定各涂層的厚度，從而節省時間和成本。PMP10 特別適用于電鍍或電路板行業，可用于檢查各種底材上的導電鍍層。

PHASCOPE PMP10多功能高精度涂層測厚儀特性：
通過相敏測量技術對鋼上的鎳、鋅或銅鍍層厚度進行精確測量，甚至可在粗糙表面上進行測量
使用 DUPLEX 型儀器，通過單個程式同時測量鍍鋅鋼板上的油漆層和鍍鋅層
使用 Fischer DataCenter 軟件輕松進行測量值的后續處理
穩固的手持式測量設備，用于直接現場測試

PHASCOPE PMP10多功能高精度涂層測厚儀應用：
鋼上的鎳鍍層、鐵或青銅上的銅鍍層
非導電底材上的非鐵磁性金屬鍍層，例如電路板上的銅鍍層
雙層應用，例如鋁或鍍鋅鋼上的油漆層（僅 PMP10 DUPLEX）
鋼上的熱噴鋁 (TSA) 涂層
特別適用于曲面、凸形與凹形測量位置以及粗糙表面的測量
配有用于電路板中的層間連接孔的特殊探頭
非鐵磁性金屬、鐵或鋼上的微米級涂鍍層
由單層涂鍍層構成的微米級多層系統

PHASCOPE  PMP10 DUPLEX多功能高精度涂層測厚儀可存儲多達20000個測量讀數，讀數可以分別存儲最多4000個組及100個應用程式之內，儀器具備超強的統計功能，各項統計功能，如：最大值，最小值，平均值，標準偏差等等，另還包括如SPC控制圖表和其他如柱狀圖等等都可以在儀器屏幕上顯示出來，當然，也可以通過雙向式 RS 232 接口將數據和圖表直接打印出來，或者傳輸至電腦。儀器可以設定自動關機時間，避免疏忽而導致的不必要的電耗。
訂貨編號：603-322

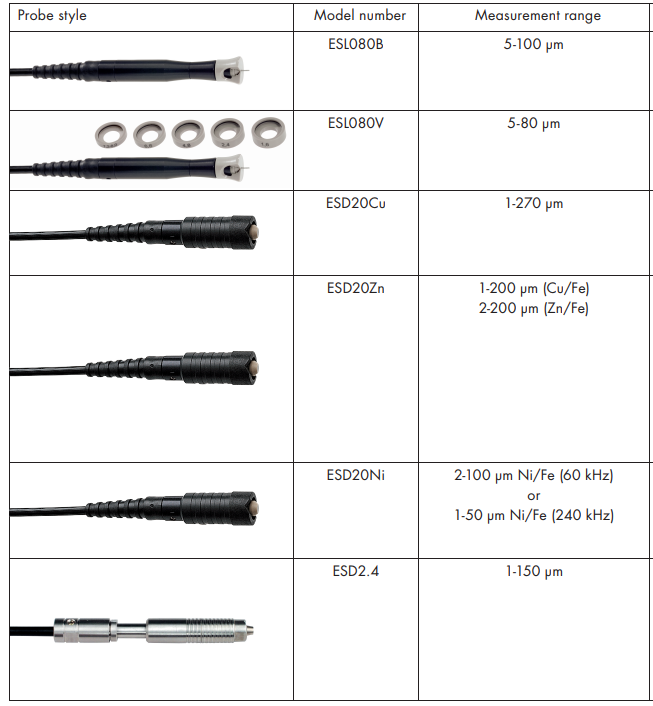

PHASCOPE  PMP10儀器主要有以下幾個功能：
1， 配合測量探頭ESL080B測量線路板上孔內的銅壁厚度。
訂貨編號：603-802
測量精度：3%
測量范圍：5 ～ 80 um
孔徑范圍：￠ 0.8 ～ 2.0 mm
板厚范圍：0.5 ～ 2.5 mm

FISCHER/ESL080b 孔銅測厚儀探頭/ PMP10 5-100 µm
ESL080是一個針尖形狀的測量探頭，測量時需要插入通孔內 。一個外部的金屬護套保護測量線圈不受腐蝕和機械損壞。
這一獲得專利的測量探頭設計為感應出的渦流是沿著銅套管的縱向軸流動的。這樣銅板層的直徑就對測量沒有影響，環形圈的尺寸也只有很小的影響。

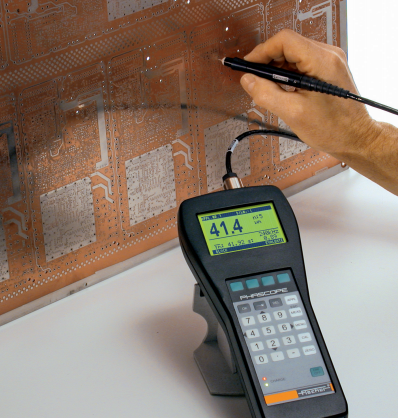

PHASCOPE PMP10用于印刷線路板上的校準需要一塊銅基準板以及校準板。數據能夠在選配的打印機上輸出。（如上圖片）。

2， 配合測量探頭ESD20Cu測量印刷線路板上表面銅箔的厚度。此探頭的最大特點是能隔著油墨測試表面銅的厚度（僅限于單、雙面板）。測量頻率工作在60 kHz或240 kHz上，允許根據當前的應用選擇最佳頻率。
訂貨編號：603-417
測量范圍：1-270 um

3， 配合ESD2.4測量頭便可以測量細小的五金零件鐵上鍍鋅的厚度，此探頭專為測試螺絲等細小工件而設計。
訂貨編號：603-416
測量范圍：1-100 um

4，配合測量探頭ESD20Ni測量鋼或鐵部件上的電鍍鎳層?？梢愿鶕?jù)鎳層的厚度范圍選擇兩種不同的測量頻率（60 kHz或者 240 kHz）。
訂貨編號：
測量范圍：1-100 um

5，配合測量探頭ESD20Zn測量鋅，銅，鋁等鍍層在鋼或鐵上的厚度。尤其適合于在粗糙的表面測量。采用相位感度渦流方法允許非接觸式的測量，例如對于引線的測量。
訂貨編號：603-416
測量范圍：1-100 um
