泰克 Tektronix P5122 無源高壓探頭
P5150 和P5122 IsolatedChannel™ 應用
在許多應用中，能夠?qū)y量與接地隔離，以及在通道之間隔離公共電壓，都非常重要。P5150 或P5122 與TPS2000 和THS3000系列數字存儲示波器配合使用，既能實現測量與接地之間的隔離，又能實現通道之間的完全隔離。測量高壓直流電源的波紋時推薦使用P5150 探頭。P5122 探頭不得在TPS2000 系列示波器上對直流偏置超過300 V 的信號進行交流耦合測量。
P5122
用于TPS2000 和THS3000 系列示波器
直流至200 MHz
直流耦合時為1000 VRMS CAT II*1
可浮動到600 VRMS CAT II
100X
IEC61010-031
泰克 Tektronix P5122 無源高壓探頭

探頭	標稱長度	衰減	帶寬	上升時間（典型值）	負載	最大輸入電壓（DC 或 RMS）	最大浮動電壓	補償范圍 (pF)	讀數
P5100A	2 m	100X	500 MHz		40 M? / 2.5 pF	2.5 kV峰值 1,000 VRMS CAT II	不適用	7 到 30	是
TPP0850	1.3 m	50X	800 MHz		40 M? / 1.8 pF	2.5 kV峰值 1,000 VRMS CAT II	不適用	不適用	是
P5122	1.2 m	100X	200 MHz	2.2 ns	100 M? / 4.0 pF	1,000 VRMS CAT II	600 VRMS CAT II	10 到 22	否
P5150	2 m	50X	500 MHz		40 M? / 3.8 pF	2.5 kV峰值 1,000 VRMS CAT II	600 VRMS CAT II、 300 VRMS CAT III	10 到 25	否
P6015A	3 m	1000X	75 MHz	4.0 ns	100 M? / 3 pF	20 kV	不適用	7 到 49	否

P5122
用于TPS2000 和THS3000 系列示波器的100X 高壓探頭。

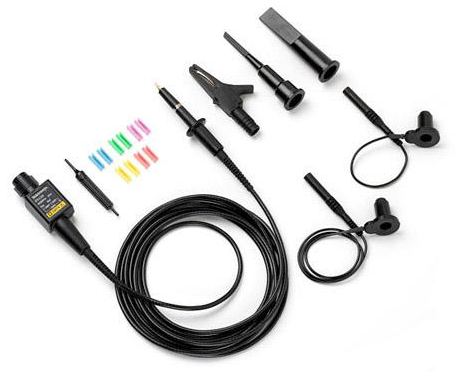

附件：大型伸縮式鉤式端部、帶鉤式端部的引線、帶鱷魚夾的引線、調整工具、使用手冊。
