泰克 Tektronix TPP0850高壓探頭

TPP0850 為高壓信號（高達2500 Vp-p）提供業內最高帶寬探頭(800 MHz)。這是測試功率半導體和開關電源的理想帶寬，仍通過提高切換速度來將功率損耗降至最低，從而需要上升時間更快、帶寬更高且電壓更高的探頭。TTPP0850 滿足這一需要并可與在1200 VRMS 下（高于標準通用探頭的電壓工作范圍）工作的晶體管開關電路配合使用。其還適用于需要更快上升時間的新興電源應用。

泰克 Tektronix TPP0850無源高壓探頭
直流至800 MHz
2500 V峰值，1000 VRMS CAT II
50X，帶表頭編碼
設計適用于MSO/DPO5000 和MSO/DPO4000B 系列示波器
泰克 Tektronix TPP0850 高壓探頭

探頭	標稱長度	衰減	帶寬	上升時間（典型值）	負載	最大輸入電壓（DC 或 RMS）	最大浮動電壓	補償范圍 (pF)	讀數
P5100A	2 m	100X	500 MHz		40 M? / 2.5 pF	2.5 kV峰值 1,000 VRMS CAT II	不適用	7 到 30	是
TPP0850	1.3 m	50X	800 MHz		40 M? / 1.8 pF	2.5 kV峰值 1,000 VRMS CAT II	不適用	不適用	是
P5122	1.2 m	100X	200 MHz	2.2 ns	100 M? / 4.0 pF	1,000 VRMS CAT II	600 VRMS CAT II	10 到 22	否
P5150	2 m	50X	500 MHz		40 M? / 3.8 pF	2.5 kV峰值 1,000 VRMS CAT II	600 VRMS CAT II、 300 VRMS CAT III	10 到 25	否
P6015A	3 m	1000X	75 MHz	4.0 ns	100 M? / 3 pF	20 kV	不適用	7 到 49	否

泰克 Tektronix TPP0850高壓探頭

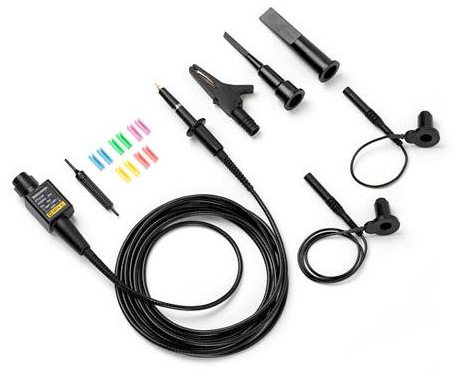

附件：大鉤式端部(013-0384-xx)、小鉤式端部(013-0386-xx)、6 英寸接地引線(196-3524-xx)、18 英寸接地引線(196-3525-xx)、接地彈 簧(214-5298-xx)、鱷魚夾(344-0461-xx)、調整工具(003-1433-xx)、色帶 (016-1886-xx)。
