泰克 Tektronix P5100A 高壓探頭
P5100A 為具有低輸入電容的高頻應用高壓探頭 (2.5 kV)。探頭進行補償后可用于標稱輸入電容為 7-30 pF 的插件和示波器。多種螺接附件可以方便連接測試中的設備。

泰克 Tektronix P5100A 無源高壓探頭

直流至 500 MHz
2500 V峰值，1000 VRMS CAT II
100X，帶表頭編碼
UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031
7 ~ 30 pF 補償范圍
泰克 Tektronix P5100A 高壓探頭

探頭	標稱長度	衰減	帶寬	上升時間（典型值）	負載	最大輸入電壓（DC 或 RMS）	最大浮動電壓	補償范圍 (pF)	讀數
P5100A	2 m	100X	500 MHz		40 M? / 2.5 pF	2.5 kV峰值 1,000 VRMS CAT II	不適用	7 到 30	是
TPP0850	1.3 m	50X	800 MHz		40 M? / 1.8 pF	2.5 kV峰值 1,000 VRMS CAT II	不適用	不適用	是
P5122	1.2 m	100X	200 MHz	2.2 ns	100 M? / 4.0 pF	1,000 VRMS CAT II	600 VRMS CAT II	10 到 22	否
P5150	2 m	50X	500 MHz		40 M? / 3.8 pF	2.5 kV峰值 1,000 VRMS CAT II	600 VRMS CAT II、 300 VRMS CAT III	10 到 25	否
P6015A	3 m	1000X	75 MHz	4.0 ns	100 M? / 3 pF	20 kV	不適用	7 到 49	否

泰克 Tektronix P5100A 高壓探頭

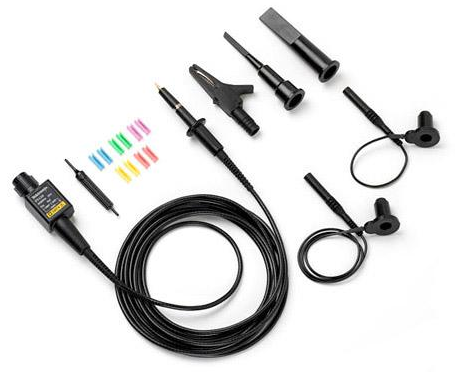

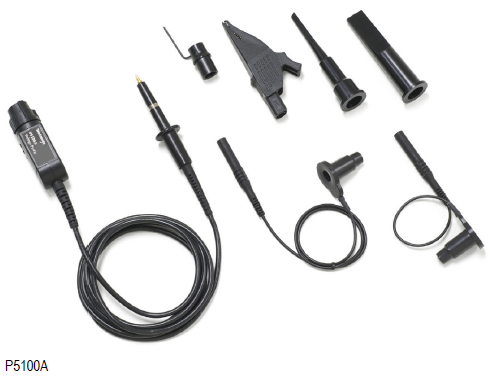

附件：大鉤式端部(013-0384-xx)、小鉤式端部(013-0386-xx)、6 英寸接地引線(196-3524-xx)、18 英寸接地引線(196-3525-xx)、接地彈 簧(214-5298-xx)、鱷魚夾(344-0461-xx)、調整工具(003-1433-xx)、色帶 (016-1886-xx)。
