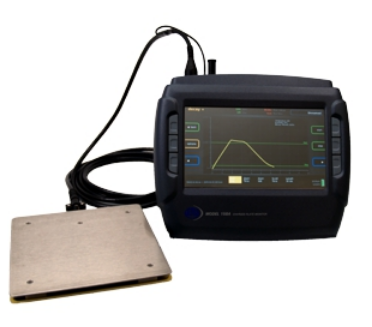

美國Trek Model 158A靜電消除器監測儀
美國Trek Model 158A靜電消除器監測儀
Trek Model 158A靜電消除器監測儀是首款評價空氣電離性能的儀器系統，帶有用戶容易掌握使用的大7英寸的屏幕，通過觸摸屏控制或相應的活性功能鍵。緊湊型的設計支持高級的數據收集和存儲數據的能力，數據彩色LCD圖形顯示，數據可存儲在儀器內部或可以很容易轉移到一個USB閃存驅動器或其他USB設備。
美國Trek Model 158A靜電消除器監測儀關鍵規格
監控電壓范圍:0 to ±1100 V DC 或 AC peak
信號帶寬(-3 dB):DC to 80 Hz
衰退模式電壓閥值:1 to ±1000 可編程 以1V電壓遞增
美國Trek Model 158A靜電消除器監測儀典型的應用包括
ESD 測試設備
ESD 審核設備
ESD 事件偵測儀
材料損耗測試
站點特定的接觸電壓測量
靜電檢測
空氣電離系統的性能評價
美國Trek Model 158A靜電消除器監測儀特點和優點
觸摸屏或功能鍵控制
電池使用壽命長
緊湊的產品設計 優良的數據采取和存儲能力
獨特的彩色圖形顯示
充足的數據存儲和簡單的數據傳輸電腦記憶卡端口
可編程平衡電壓和正負電的放電時間發生器試驗 0.1V電壓分辨率
NIST校準可溯源證書提供的每一個單元
美國Trek Model 158A靜電消除器監測儀規格
| 監控電壓范圍 | 0 to ±1100 V DC 或 peak AC |
| 信號帶寬 (-3 dB) | DC to 80 Hz |
| 零點穩定度 (參考平板電壓) | |
| 時間漂移 | 小于 6 V/分鐘 |
| 溫度漂移 | 小于10 mV/°C, 非累積 |
| 衰退模式電壓閥值 | |
| 起始電壓 | 1 to ±1000 V可編程 以1V電壓遞增 |
| 起始精度 | 可編程起始電壓的 ±1 V 之內 |
| 終止電壓 | 0 to ±999 V可編程 以1V電壓遞增 |
| 終止精度 | 可編程終止電壓的±1V以內或±0.2V 如果所設電壓低于或等于90V |
| 放電計時器解析度 | 0.1秒., 0.1到999.9秒, |
| 電壓監控輸出 | |
| 電壓監控輸出 | 使用BNC接口提供平板電壓的低電壓輸出 |
| 比率 | 平板電壓的1/200 |
| DC精度 | 低于全刻度的0.1% |
| DC偏移電壓 | 低于±10 mV |
| 輸出噪音 | 低于10 mV rms* |
| 輸出阻抗 | 低于0.1Ω |
| 特 征 | |
| LCD 彩色顯示器 (帶反差調整).可以通過觸摸屏或功能鍵 |
7” 顯示屏圖形顯示, 數字?jǐn)?shù)據, 信息數據 編程參數和數據檢索 |
| 分析分辨率 | 14 bits |
| 條形碼掃描器 (可選配件) | 連接器從選用的條形碼掃描器上獲得輸入且使158A在LCD屏上顯示條形碼識別，同時保存或檢索測試結果中的信息 |
| 離子充電板(標準選件) | 符合ANSI/ESD-STM3.1規范 |
| 電源開關 | 迅速按鈕 |
| 漂移模式, 正衰減模式,負衰減模式 | 執行EOS/ESD漂移電壓和和放電時間的參數測量，指導方針和標準符合EOS/ESD協會 |
|
正衰減模式 負衰減模式 |
充電板初始充電到電壓水平高于正衰減或負衰減啟動電壓值，衰減計時器設置為零。在開始測試，充電板的靜電電壓會由于離子分散的影響導致電壓衰減至零，充電板放電所需的時間，從開始編程電壓到截止電壓所需的時間顯示在定時器上。 |
| 漂移模式 | 充電板監視器最初復位到0V ±0.5 V. 在測試開始，充電板允許漂移，電壓水平取決于充電板離子ingement |
| 模式，選擇/編程 | 允許多個操作和編程選項，預設可以執行一些自動化測試和可用存儲或檢索先前定義的參數測試，測試地點和結果可以保存和檢索參考 |
|
USB 閃存驅動器 USB 主機 |
通過USB主機端口可保存 檢索和交換信息 |
| 機械性能 | |
| 尺寸 |
53 mm H x 226 mm W x 187 mm D (2.1” H x 8.9” W x 7.4” D) |
| 重量 | 2.2 kg (4.9 磅) |
| 電源監控連接器 | BNC連接器(長度為3米) |
| 接地插座 | 結合地面后 |
| 電線（從儀器到充電板） |
同軸類型; 直徑為4.95 mm (0.195”); 長度3米 (10 ft) |
| 操作條件 | |
| 溫度 | 5°C to 35°C (41°F to 95°F) |
| 相對濕度 | 到80%, 無凝露 |
| 附件 | |
| 操作手冊 | PN: 24021 |
|
AC 電源適配器 (100 to 265 V AC) |
PN: F5058R |
| 離子充電板 (分開訂購) | |
|
150 mm x 150 mm (6” x 6”) 離子充電板 |
17397 |
|
25 mm x 25 mm (1” x 1”) 離子充電板 |
17375 |
| 可選配件 | |
| 離子充電板三腳架 | PN: DK142 |
| 條形碼掃描器 | PN: TBD |
配置清單：主機、標準測試板、電源適配器、手提箱、接地線、光盤
