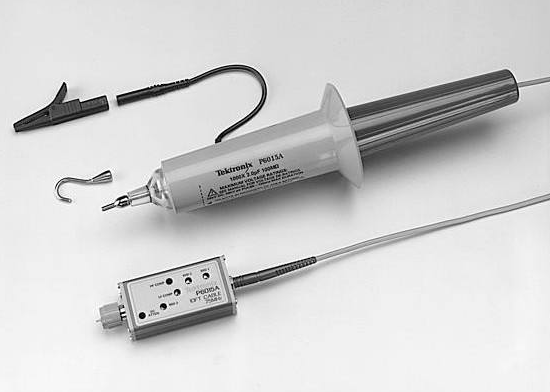

泰克 Tektronix P6015A 高壓探頭
對于2.5 kV 以上大容量、高性能的電壓測量，P6015A 已經成為行業標準。您可以測量高達20 kVRMS 的直流電壓，以及高達40kV 的脈沖電壓（峰值，100 ms 脈沖寬度）。75 MHz 的帶寬可以讓您捕捉快速高壓信號。

泰克 Tektronix P6015A 高壓探頭使用的介電質為環保型硅化物，無需重新填充。更多功能包括：它具有7-49 pF 的補償范圍、適用于相鄰放大器輸入的小型補償盒、以及適用于大多數泰克數字示波器的表頭。使用表頭以后，顯示的電壓幅值即為實際信號值，無須再通過系數1000 進行折算。
注意：如果使用非Tektronix 數字示波器的表頭版本，可能會導致表頭顯示出錯。
• 高壓 – 20 kV DC/40 kV 峰值（100 ms 脈沖寬度）
• 高帶寬 – DC - 75 MHz
• 硅樹脂介電質
• 選配 1000X 帶表頭編碼
• 大補償范圍（7 ~ 49 pF）
• 大容量多功能地導線和鱷魚夾
泰克 Tektronix P6015A 高壓探頭

探頭	標稱長度	衰減	帶寬	上升時間（典型值）	負載	最大輸入電壓（DC 或 RMS）	最大浮動電壓	補償范圍 (pF)	讀數
P5100A	2 m	100X	500 MHz		40 M? / 2.5 pF	2.5 kV峰值 1,000 VRMS CAT II	不適用	7 到 30	是
TPP0850	1.3 m	50X	800 MHz		40 M? / 1.8 pF	2.5 kV峰值 1,000 VRMS CAT II	不適用	不適用	是
P5122	1.2 m	100X	200 MHz	2.2 ns	100 M? / 4.0 pF	1,000 VRMS CAT II	600 VRMS CAT II	10 到 22	否
P5150	2 m	50X	500 MHz		40 M? / 3.8 pF	2.5 kV峰值 1,000 VRMS CAT II	600 VRMS CAT II、 300 VRMS CAT III	10 到 25	否
P6015A	3 m	1000X	75 MHz	4.0 ns	100 M? / 3 pF	20 kV	不適用	7 到 49	否

泰克 Tektronix P6015A 高壓探頭
1000X、3 米高壓探頭。
附件：勾狀探頭端部(206-0463-xx)；香焦插頭(134-0016-xx)；鱷魚夾–插到地線上(344-0461-xx)；地線(196-3363-xx)；便攜包(016-1147-xx)；使用手冊(070-8223-xx)。
