EFM-022-CTM專業靜電電壓、HBM、MM、CDM靜電放電電壓及放電次數

CTM048-21可以測試HBM、MM、CDM靜電放電電壓及放電次數
EFM-022單表可以測試物體表面靜電壓和靜電場場強
EFM-022測試表和充電/接地極板組成測試裝置，用于檢測靜電消除器（例如離子風機）的性能（離子平衡度和散電時間）
EFM-022測試表和MK-023 探測頭組成測試裝置，用于測試人體行走靜電壓，以評估人體+鞋+地板的綜合靜電消散性能

EFM-022-CTM專業靜電電壓、HBM、MM、CDM靜電放電電壓及放電次數

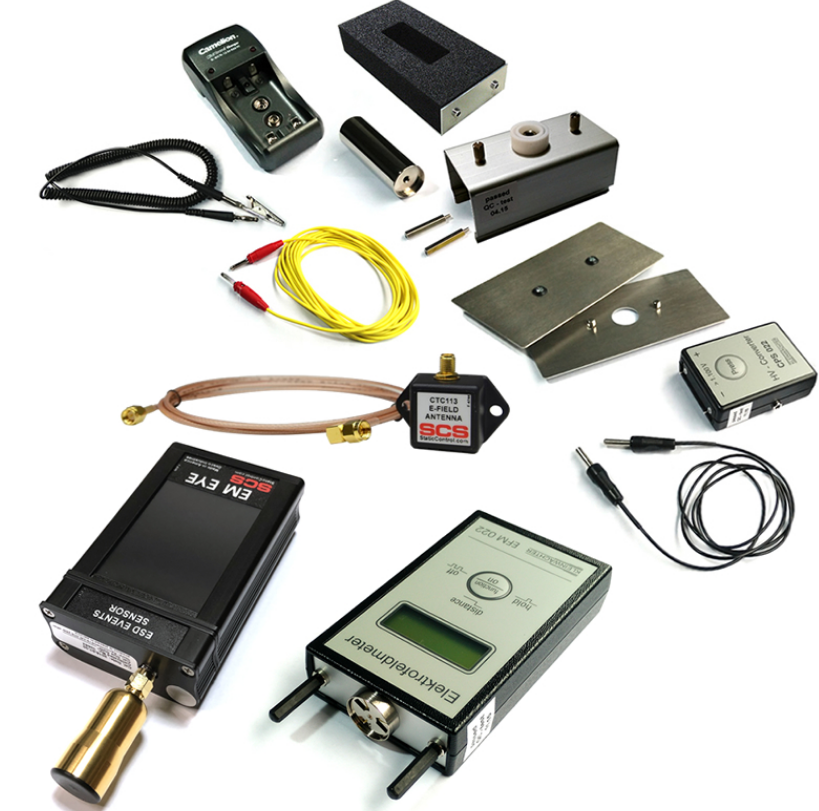

1 CTM048-21靜電事件探測儀：有以下
A CTS001定向天線：測試正前方靜電放電事件
B CTC113-6FT全向遠端天線：可放置在設備內部進行測試
8GB內存卡（未圖示）：保存CTM048
USB內存卡托（未圖示）：用于把內存卡的數據導
電池充電器（未圖示）：為CTM048
2 EFM-022靜電場測試儀：有以下相關
C 充電/接地極板（1 付）：裝在EFM-022
D CPS-022高壓產生器：產生+/-1000V
E CPS-022連接線：連接CPS-022高壓產生器到導電基座
F 接地線：用于EFM-022測試表或?qū)щ娀拥?br /> G 導電基座：EFM-022 測試表可以固定在基座上
H ML-120 測試線：連接HE-120 握柄和
I MK-023 探測頭：裝在EFM-022 表上，測試人體行走靜電壓
J HE-120 握柄：測試人體行走靜電壓
電池充電器（未圖示）：為EFM-022
3 鋁質手提箱（內部防靜電棉）：以上所有物品均裝在該箱內

EFM-022-CTM專業靜電電壓、HBM、MM、CDM靜電放電電壓及放電次數
CTM048-21測試表參數（品牌-SCS，產地-美國）：
具有分辨信號的能力，區分EMI和ESD 信號，剔除非ESD相關事件
測試ESD放電次數和放電電壓，可設置探測距離1.3～38.1cm
可以選擇測試CDM、HBM、MM放電模型
放電電壓量程：990V
EFM-022測試表參數（品牌- Kleinwächter，產地-德國）：
旋轉葉片式探測頭，高探感、大量程
2cm 距離標桿（可拆卸)
測試模式：電壓模式，場強模式，充電板模式，人體電壓模式
測試距離：1cm，2cm，5cm，10cm，20cm 可選（默認2cm）
測試量程：0~200KV
測試精度：±5%
讀數單位：V/KV自動切換
分辨率：1V
開機自動零位
待機超過5 分鐘自動關機
校準精度可調
導靜電機身材料
內置計時器，測試靜電消散時間和離子平衡度
