OmniScan X3探傷儀全聚焦方式（TFM）處理包絡功能

當檢測人員檢測工件以找到缺陷時，很容易陷入自我懷疑的誤區。檢測人員的判斷失誤會在時間和金錢上造成重大損失。在進行缺陷表征時，如果高估了缺陷的嚴重性，就可能會花費昂貴的成本進行不必要的挖掘和維修工作。如果低估了缺陷的嚴重性，則可能會導致災難性故障的發生。毋庸置疑，準確評估缺陷的壓力像一座大山一樣沉重地壓在檢測人員的肩頭。

全聚焦方式（TFM）處理包絡功能

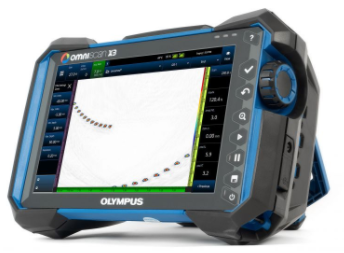

OmniScan X3探傷儀鮮明清晰的圖像可以呈現明確的檢測數據。借助這種圖像，檢測人員可以更加充滿信心地對缺陷指示做出正確的判讀。得益于OmniScan X3探傷儀的全矩陣捕獲（FMC）和全聚焦方式（TFM）技術，檢測人員不僅可以更清晰地看到缺陷，而且還可以了解缺陷在工件中更準確的位置。這款儀器中一個被稱為“包絡”的高級功能進一步提升了已經非常強大的全聚焦方式（TFM）處理性能。

啟用了包絡功能后，OmniScan X3儀器在使用包絡功能進行探測之前，儀器軟件的全聚焦方式（TFM）算法既會提取信號的真實分量，也會提取信號的理論分量，并將兩者結合起來完成計算。這種處理方式有助于確保不丟失數據，可清除噪聲和偽影，還可以對圖像進行微調。在所生成的圖像中，缺陷的聚焦程度更高，因而更容易對缺陷的形狀和大小進行表征。

如果全聚焦方式（TFM）包絡圖像這么好，為什么還要將其關閉？
了解到包絡功能可以這么大幅提升OmniScan X3儀器圖像的質量，您可能想知道為什么檢測人員有時候還會選擇關閉這個功能？這里有兩個主要原因，其中的一個比另一個更容易理解。

第一個原因與檢測性能相關。通過啟用包絡功能而獲得高質量圖像所需的處理能力，會消耗儀器的脈沖重復頻率（PRF），換句話說，會降低儀器發射和接收超聲信號的速度。采集速率降低會減慢儀器的掃查速度。

不過，對此有一個解決辦法。通過對全聚焦方式（TFM）柵格分辨率和每個波長的點數（縱波的“pts/λL”參數，橫波的 “pts/λT”參數）設置進行幾次細微的調整，就可以提高采集速率，甚至可使其比以前更快。

通過包絡功能保持優質的圖像而無需降低采集速率
由于包絡處理功能非常強大，因此，與標準的全聚焦方式（TFM）圖像相比，柵格分辨率的降低（變得較差）不會對包絡圖像的質量有太大的影響。當柵格分辨率降低時，每個波長的點數（pts/λ）也會相應降低。由于分辨率降低，所需的處理能量也會減少，因此反而會使采集速率回升，在某些情況下，采集速率還會增加一倍以上。

通常，在超聲檢測中，每個波長的點數越高，分辨率越好，因而圖像質量越好，但是全聚焦方式（TFM）包絡的性能顛覆了這一概念。即使在降低了分辨率和每個波長的點數（pts/λ）后，包絡功能依然可以繼續提供高質量的圖像。

全聚焦方式（TFM）包絡對波幅保真度和柵格分辨率的影響
每個波長的點數（pts/λ）是保持可接受的波幅保真值的一個重要因素。檢測規范，如：ASME新添的全聚焦方式（TFM）附錄，要求波幅保真值保持在約2 dB或更低的穩定水平。

如果不使用包絡，要保持能獲得細柵格分辨率的2分貝波幅保真值，需要大約7 pts/λ的比率。但是如果啟用了包絡功能，則確保可以探測到缺陷的最小波幅保真值所需的安全比率可降為2 pts/λ。但是，為了持續獲得與包絡相關的高質量圖像，通常需要設置大約3 pts/λ的比率。

在啟用包絡功能時，可以使用更粗的柵格分辨率，因?yàn)樘幚硭惴ㄊ褂脤?shí)際信號和理論信號兩種分量進行計算。可以通過閱讀應用注釋：“OmniScan X3探傷儀通過使用波幅保真值確定全聚焦方式（TFM）柵格分辨率的方法”，了解更詳細的信息。

隨著經驗的增加，操作人員會對全聚焦方式包絡功能更有信心
對柵格分辨率稍做調整，就可以使用包絡功能，而且還可以獲得較高的采集速率。不過，仍有一個障礙需要克服，這也是一些檢測人員可能不會選擇使用包絡功能的第二個原因：全聚焦方式（TFM）是一項較新的技術，他們對這項技術可能還不太熟悉，而包絡功能是在TFM之后開發的一項更新的技術。操作人員可能需要多次親自嘗試使用包絡功能之后，才會最終相信包絡功能的強大性能。

請一定要記住，包絡功能不會丟失數據信息。相反，得益于包絡功能的重建效應，來自缺陷的信號響應反而會得到加強。

全聚焦方式（TFM）包絡功能可以持續提供更清晰的缺陷圖像
在我們自己的實驗性檢測中，再一次證明了包絡功能可以增強全聚焦方式（TFM）圖像的效果：圖中的缺陷更加清晰鮮明。要探測到那些通過標準相控陣技術通常難以發現和表征的微小缺陷，這個功能具有顯著的優勢，如：高溫氫致缺陷（HTHA）。

高溫氫致缺陷（HTHA）是一種隱藏性很強的腐蝕缺陷，高溫下的鋼材料如果接觸到氫元素就可能逐漸生發出這種缺陷，如：煉油廠或石化廠的箱罐或管道。使用全聚焦方式（TFM）成像功能，檢測人員可以確認他們對存在早期高溫氫致缺陷的懷疑是否正確，從而可以采取措施，避免故障的發生。

正如大多數創新性技術一樣，圖像說話，眼見為實，也是全聚焦方式包絡功能的目標
檢測人員使用包絡功能可以看到實際被測工件的動態包絡圖像，而圖像中所呈現的實證性檢測數據不容質疑。人們只有親眼見證，才能打消疑慮，這也是許多非凡的創新技術得以問世的驅動力。
