發(fā)布時間:2018-12-19 21:57:01 作者:
深圳市君達時代儀器有限公司 閱讀: 5958 次
SI-200A型數(shù)顯邵氏硬度計 SI-200A型邵氏硬度計:專門為中等硬度橡膠,打印機滾筒等其它彈性體材料的硬度測試而設計; SI-200C型邵氏硬度計:專門為低硬度材料的硬度測試而設計,例如泡沫

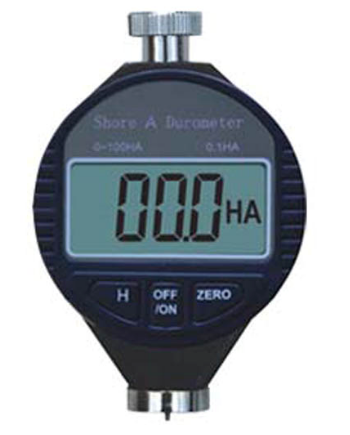

SI-200A型數(shù)顯邵氏硬度計
SI-200A型
邵氏硬度計:專門為中等硬度橡膠,打印機滾筒等其它彈性體材料的硬度測試而設計;
SI-200C型
邵氏硬度計:專門為低硬度材料的硬度測試而設計,例如泡沫、海面、鞋用微型孔材料等低硬度材料;
SI-200D型
邵氏硬度計:專門為硬度橡膠和塑料的硬度測試而設計,例如熱塑料的硬度測試而設計;
符合標準:DIN53505, ASTMD2240, ISO7619, JISK7215。
SI-200A型數(shù)顯邵氏硬度計
名稱 |
數(shù)顯邵氏硬度計 |
測量范圍 |
0-100HA |
0-100HC |
0-100HD |
分辨率 |
0.1HA |
0.1HC |
0.1HD |
壓針形狀 |
鈍錐形(頂端直徑0.79mm)頂端角度35° |
球狀,球半徑2.5mm |
尖端(頂端曲率0.1mm)頂端角度30° |
壓針端壓力 |
0.55N-8.06N |
0.55N-8.06N |
0-44.5N |
電池 |
1.5V紐扣電池 |
顯示參數(shù) |
硬度值,平均值,最大值 |
準確度 |
<1%H |
接口 |
帶有RS232C接口 |
重量 |
0.5 kg |
使用環(huán)境 |
溫度:0-40℃ 濕度:10-90%RH |
外形尺寸 |
162x65x28mm |
刻度盤值 |
0-100度 |
壓針行程 |
0 -2.5mm |
SI-200A型數(shù)顯邵氏硬度計使用方法:
把式樣放置在堅固的平面上,拿住硬度計,壓針距離試樣邊緣至少12mm平穩(wěn)的把壓足壓在試樣上,使壓針垂直的壓入試樣,直至壓足和試樣完全接觸時1S內(nèi)讀數(shù)。在測點相距至少6mm的不同位置測試硬度值5次,取其平均值(微孔材料測點相距至少15mm)。為穩(wěn)定測試條件,提高測試精度,應將硬度計裝置在配套生產(chǎn)的同型號測定架上測定。
使用須知:
使用用前應檢查硬度計的指針在自由狀態(tài)下應顯示為零,如不顯示為零,使用清零鍵ZERO清零。
將硬度計完全壓在玻璃板時,應顯示100度。如不指示0和100度時,可以輕微按動壓針幾次,如仍不顯示0和100度時,則不能使用。
如在定荷架上使用時,可以按動手柄,使硬度計在砝碼重力作用下,硬度計壓足和測試臺完全接觸,此時數(shù)值顯示應100±1度,可以使用試驗臺下兩個調(diào)節(jié)手輪微調(diào),如仍調(diào)不到100±1度,同樣不可以使用。
D型硬度計手持壓在玻璃上檢驗零位時貨裝置在定荷測定架上調(diào)整零位時,必須在硬度計壓足下放置堅硬的專用量塊,否則,硬度計壓頭會壓損玻璃板,而且很難準確示值。
測試樣塊厚度必須大于6mm, 層數(shù)不多于3層,測試面積大于或等于壓足。
測試次數(shù)為三次,測試結(jié)果為這三次的平均值。
通常使用A/D型硬度計,使用A型
邵氏硬度計測試時顯示值大于90時,請更換D型
邵氏硬度計進行硬度測試。
橡膠及塑料試樣表面均應光滑、平整、不應有機械損傷及雜質(zhì)等缺陷。
硬度計使用35000次后,建議每使用10000次左右按GB531規(guī)定檢查彈簧壓力與指針刻度關系及壓針端部的形狀尺寸。
硬度計使用完畢后,裝入儀器盒或儀器箱內(nèi),放置干燥處,防止受潮。
定荷測定架上的升降小軸和工作臺底部,請注意經(jīng)??粮蓛?,涂少量防銹油,以防生銹。
