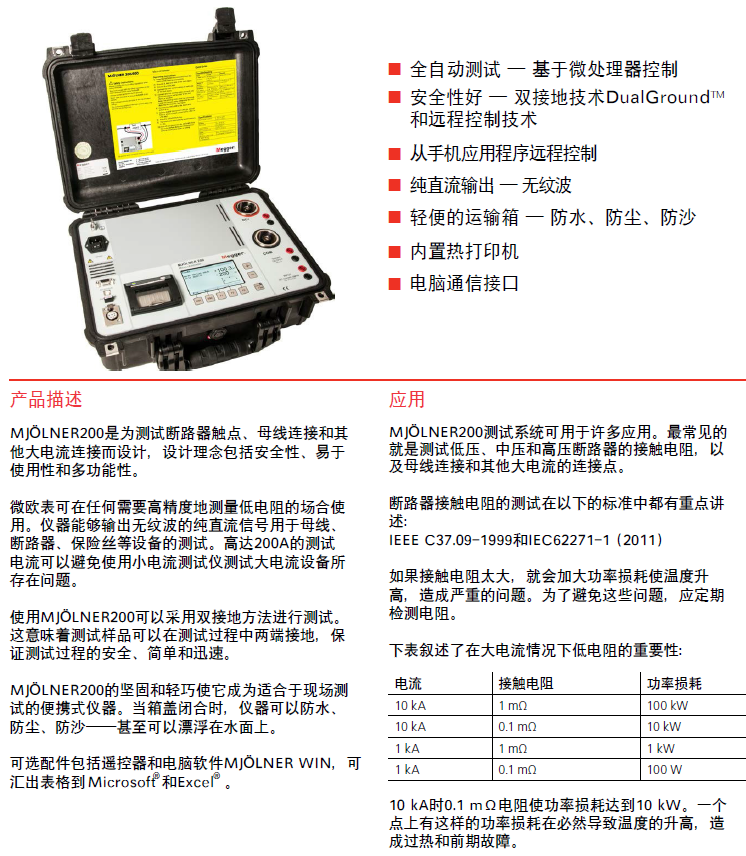

MJOLNER200雙接地微歐表

MJOLNER200雙接地微歐表是為測試斷路器觸點、母線連接和其他大電流連接而設計，設計理念包括安全性、易于使用性和多功能性。

MJOLNER200雙接地微歐表可在任何需要高精度地測量低電阻的場合使用。儀器能夠輸出無紋波的純直流信號用于母線、斷路器、保險絲等設備的測試。高達200A的測試電流可以避免使用小電流測試儀測試大電流設備所存在問題。

使用MJOLNER200雙接地微歐表可以采用雙接地方法進行測試。這意味著測試樣品可以在測試過程中兩端接地，保證測試過程的安全、簡單和迅速。

MJOLNER200的堅固和輕巧使它成為適合于現場測試的便攜式儀器。當箱蓋閉合時，儀器可以防水、防塵、防沙——甚至可以漂浮在水面上?？蛇x配件包括遙控器和電腦軟件MJÖLNER WIN，可匯出表格到Microsoft 和Excel 。

MJOLNER200測試系統可用于許多應用。最常見的就是測試低壓、中壓和高壓斷路器的接觸電阻，以及母線連接和其他大電流的連接點。斷路器接觸電阻的測試在以下的標準中都有重點講述：
IEEE C37.09-1999和IEC62271-1 (2011) 如果接觸電阻太大，就會加大功率損耗使溫度升高，造成嚴重的問題。為了避免這些問題，應定期檢測電阻

10 kA時0.1 mΩ電阻使功率損耗達到10 kW。一個點上有這樣的功率損耗在必然導致溫度的升高，造成過熱和前期故障。

MJOLNER200雙接地微歐表特點

全自動測試 — 基于微處理器控制
安全性好 — 雙接地技術DualGround™和遠程控制技術
純直流輸出 — 無紋
從手機應用程序遠程控制波
輕便的運輸箱 — 防水、防塵、防沙
內置熱打印機
電腦通信接口

1. 接地端
2. 主電源插口
3. 主電源開關
4. 溫度傳感器接口：此接口是用于連接溫度探針作溫度補償。
5. USB接口：用于電腦和MJÖLNER Win通信
6. 數據記錄器：端口用以連接U盤進行數據記錄。結果可以用Excel查看。
7. 遠程控制接口：遠程控制電流值，測量開始/停止和打印輸出功能。
8. 打印機
9. 菜單控制按鍵
10. 帶狀態指示LED的開始/停止按鍵
11. 設置測試電流和所有菜單選項
12. DC- 電流輸出
13. 感應端
14. DC+ 電流輸出
15. 負載輸出
16. 電流夾感應輸入

MJOLNER200雙接地微歐表應用實例
斷路器測試，斷路器觸點，測試斷路器連接測試，母線測試，母線連接點測試，連接測試
所有需要測試電阻的大電流場合
開關，隔離設備。安全接地連接。焊點，熔絲，電纜

許多電力公司規定在變電站發生故障時要保持安全接地的位置，因此，MJÖLNER200在設計時考慮到了這種限制。

在變電站進行測試的時間應該盡量縮短，注意力應集中在測試上而不是設備上。
兩側接地測試方法 DualGround™ 適用于所有斷路器，下表是MJÖLNER200與另一臺Megger儀器配合使用時的功能
