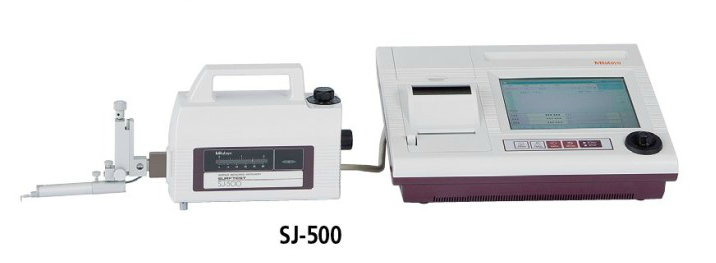

SJ-500表面粗糙度測量?jī)x

SJ-500表面粗糙度測量?jī)x能夠出色適用在檢測室、加工車間、生產現場等場合，Surftest (表面粗糙度測量?jī)x) SJ-500, SV-2100，178 系列 — 帶有專用控制 / 顯示裝置
SJ-500表面粗糙度測量?jī)x帶專用控制器的高精度，高性能，袖珍型表面粗糙度測量?jī)x，操作簡單，顯示一目了然。

SJ-500表面粗糙度測量?jī)x特點
• 配有 7.5 英寸彩色 TFT 液晶屏幕、大號彩色圖標與觸控式面板控制，該顯示裝置操作簡單，讀取容易。
• 控制部的內置操縱桿使得定位快捷簡便。測量小孔內側時可使用手動旋鈕對細小測針的位置進行微調。
• 表面粗糙度測量條件的設置簡單易行。利用簡單的輸入功能可按 ISO/JIS 粗糙度標準計算繪圖指令符號。 復雜的測量條件設置很容易輸入，只要由表面粗糙度菜單中選擇繪圖指令符號即可。
SJ-500表面粗糙度測量?jī)x技術參數 : SJ-500
X 軸 (驅動部)
測量范圍 : 50mm 分辨率 : 0.05µm 長度基準 : 線性編碼器
驅動速度 : 0 - 20mm/s 測量速度 : 0.02 - 5mm/s 移動方向 : 向后
直線度 : 0.2µm / 50mm 定位 : ±1.5º (傾角 , 有 DAT 功能)
30mm (向上／向下)
檢出器
范圍／分辨率 : 800µm / 0.01µm, 80µm / 0.001µm,
8µm / 0.0001µm 檢測方法 : 無軌／有軌測量
測力 : 參見性能參數表
測針針尖 : 參見性能參數表
導頭曲率半徑 : 40mm 類型 : 差動電感式
控制器
顯示 : 7.5" 帶背光的 TFT 液晶顯示
打印機 : 內置熱敏打印機
放大倍率 : 水平 : X0.5 - X10,000, 自動
垂直 : X10 - X500,000, 自動
驅動裝置的控制 : 通過操縱桿手動手柄的操作

SJ-500表面粗糙度測量?jī)x評價能力
評價輪廓 :
P (原始輪廓), R (表面粗糙度輪廓), WC, WCA, WE,WEA, 包絡殘余線 , 粗糙度 motif, 波形 motif
評價參數 :
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, mr(c),dc, mr, tp, Htp, Lo, Ir, Ppi, HSC, Da, Dq, Ku, Sk, Rpk, Rvk,Rk, Mr1, Mr2, A1, A2, Vo, la, lq
粗糙度 motif 參數 : R, AR, Rx 波形 motif 參數 : W, AW, Wx, Wte 分析圖表 :ADC, BAC, 功率譜圖
濾波類型 2CR-75%, PC-75%, 高斯濾波器 , 魯棒樣條
截止波長 :
ls: 0.25µm, 0.8µm, 2.5µm, 8µm, 25µm, 80µm, 250µm, 無濾波器
lc*: 0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm,8mm, 25mm, 80mm(SV-2100)
lf: 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm,80mm (SV-2100), 無濾波器
取樣長度 *:
0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm,25mm, 80mm (僅適于 SV-2100)
數據補償功能 ;
拋物線補償、雙曲線補償、橢圓補償、R 平面 (曲面)
補償、錐面補償、傾斜補償
* 在 0.02mm -50mm 的范圍內可指定任意長度
選件
12AAA876: 耐用打印紙 (25m, 5 卷／套)
