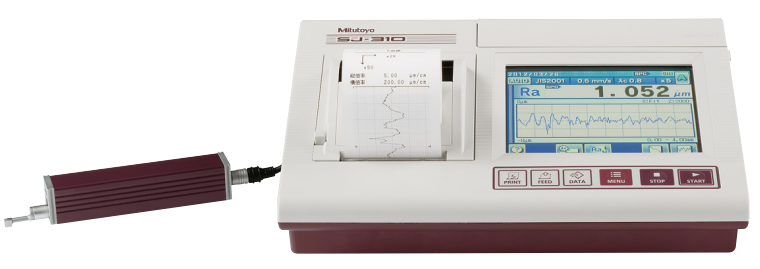

日本三豐 Mitutoyo SJ-310 表面粗糙度測量儀Surftest SJ-310  178 系列 — 便攜式表面粗糙度測量儀

? 操作簡單且能滿足多種需求的高級手持式測量儀
? 配備大型觸摸屏彩色圖形液晶顯示器，實現直觀操作和卓越操作性。
? 繼承原有型號的可操作性特點，搭載全新測量輔助和分析功能，提升操作性。
? 該檢出器可根據測量面定位任何方向進行測量：水平、傾斜、頂部或垂直表面。(多種配件可選)。(SJ-310/210)
? 可選存儲卡能保存大量測量數據。此外，便捷功能跟蹤10能保存10組最新測量數據。
? 統計處理和GO/NG判斷功能有助于對數據進行管理。
? 高速熱敏打印機 (其打印速度約為傳統型號的1.5倍)作為標準件提供?？纱蛴y量結果 (包括判斷結果) 和評定輪廓及BAC和ADC輪廓。支持橫向模式打印與液晶顯示器上的顯示效果相配。

日本三豐 Mitutoyo SJ-310 表面粗糙度測量儀技術參數

驅動器	標準驅動器型		退避驅動器型		橫向驅動器型
型號	SJ-310 (0.75mN 型)	SJ-310 (4mN 型)	SJ-310 (0.75mN 型)	SJ-310 (4mN 型)	SJ-310 (0.75mN 型)	SJ-310 (4mN 型)
貨號 mm	178-570-01	178-570-02	178-572-01	178-572-02	178-574-01	178-574-02
測量范圍X軸	16.0mm				5.6mm
檢出器范圍	360 μm(-200 μm - +160 μm)
檢出器范圍/分辨率	360 μm / 0.02 μm, 100 μm / 0.006 μm, 25 μm / 0.002 μm
測量速度	測量: 0.25mm/s, 0.5mm/s, 0.75mm/s 返回: 1mm/s
測力/觸針尖端形狀	取決于貨號: 0.75mN/60o, 2μmR (代碼號末尾"-01") 4mN/90o, 5μmR (代碼號末尾"-02")
導頭壓力	400mN 以下
適用標準	JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA
評價輪廓	原始輪廓, 粗糙度曲線, DF 曲線, 粗糙度 motif 曲線
評價參數	Ra, Rc, Ry, Rz, Rq, Rt, Rmax*1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), R..c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, ..a, ..q, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, Wx, Wte, 支持用戶定義
分析圖表	支持曲線／振幅分布曲線
濾波	高斯, 2CR75, PC75
截至波長	(`c)0.08, 0.25, 0.8, 2.5 mm,(`s*5)2.5, 8 μm
取樣長度	0.08, 0.25, 0.8, 2.5 mm
取樣數	×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, 任意長度 (0.3 to16.0mm: 0.01mm 間隔)				×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, 任意長度 (0.3 to 5.6mm: 0.01mm 間隔)
LCD	尺寸規格117.8×88.2 mm
顯示語言	16國語言 (日語, 英語, 德語, 法語, 意大利語, 西班牙語, 葡萄牙語, 荷蘭語, 波蘭語, 匈牙利 語, 瑞典, 捷克語, 繁體中文, 簡體中文,韓國, 土耳其)
計算結果顯示	1段: 只顯示演算結果 4段: 縱向4 段顯示4 個演算結果 波形顯示: 縱向顯示一個參數的演算結果和評價曲線. 跟蹤顯示: 顯示過去10 次的同一參數的演算結果
打印功能*1	測量條件 / 計算結果 / 判斷結果 / 每個取樣長度的計算結果 / 公差值 / 評價曲線 / 圖形曲線 / 負荷曲線 / 振幅分布曲線 / 環境設置項目
外部I/O功能	USB I/F, Digimatic輸出, 打印機輸出, RS-232C I/F, 腳踏開關 I/F
用戶自定義	期望獲得的參數可以挑選出來，用于計算和顯示
GO/NG判讀*2	最大值規則，16%規則，平均值規則，標準偏差 (10, 20, 30)
存儲測量條件	關閉電源時保存條件
存儲	內置存儲器: 測量條件 (最多10件) 存儲卡 (選件): 測量條件 500件, 測量曲線10000 件, 畫面數據 500件, 文本數據10000件, 統計數據 500件, 機器設定狀態的備份1 件, 跟蹤10 數據保存10 件
校準	輸入數值自動校準 / 多次測量 (最大 12次) 取平均值校準方式
省電功能	自動休眠功能 (可設置在 10-600秒) *3
電源	內置電池 (Ni-MH 可充電電池) / AC 適配器 充電時間 : 大約 4 小時 (根據環境溫度可能有變動) 電池壽命 : 大約 1500 次測量 (根據使用條件/環境會有微小差異)
外形尺寸	演算顯示部275×109×198mm  驅動部115×23×26.7 mm (包含檢出器) (W×D×H)
重量	大約1.8 kg (顯示部, 驅動部, 標準檢出器)
標準附件	12AAM475 連接電纜 *8 178-601 粗糙度標準片 (Ra3μm) 357651 AC 適配器 12AAA217 平面測量觸針導頭 12AAA218 圓柱型表面測量觸針導頭 12AAA216 支撐底座 12BAK700 校準臺 12BAG834 觸控筆 12BAL402 保護膜 270732 打印紙 (5 包裝) 12BAL400 攜帶皮套 螺絲刀, 觸控筆用掛件, 操作手冊, 速查手冊, 保證書				12AAM475 連接電纜 *8 178-605 粗糙度標準片(Ra1μm) 357651 AC 適配器 12AAE643 點接觸適配器 12AAE644 V-型適配器 12BAK700 校準臺 12BAG834 觸控筆 12BAL402 保護膜 270732 打印紙 (5 包裝) 12BAL400 攜帶皮套 螺絲刀, 觸控筆用掛件, 操作手 冊, 速查手冊, 保證書

日本三豐 Mitutoyo SJ-310 便攜式表面粗糙度測量儀耗材的可選配件
? 打印紙: 標準用紙 (5 包裝): No.270732
? 打印紙: 耐久型 (5 包裝): No.12AAA876
? 觸摸屏保護膜 (10 包裝): No.12AAN040
? 存儲卡 (2GB): No.12AAL069
日本三豐 Mitutoyo SJ-310 便攜式表面粗糙度測量儀備注
*1: 只有選擇 VDA 規格、ANSI 規格以及 JIS 1982 規格時才能演算。 *2: 只有選擇 ISO 1997 規格時才能演算。
*3: 只有選擇 JIS 2001 規格時才能演算。 *4: 只針對 ANSI 規格才能演算。 *5: 選擇 JIS 1982 規格時無效。
*6: ANSI 規格只能對于平均值規則。VDA 規格下不可選擇16%規則。
*7: 使用AC 適配器時無效。也可以自動睡眠設定OFF。
*8: 用于演算表示部和驅動部的連接。
為了表示所適用的交流電壓，特添加以下后綴 (例如 178-570-01A).
A 用于 120V, C 用于 100V, D 用于 230V, E 用于 230V (用于 UK), DC 用于 220V (用于中國), K 用于 220V (用于韓國)
