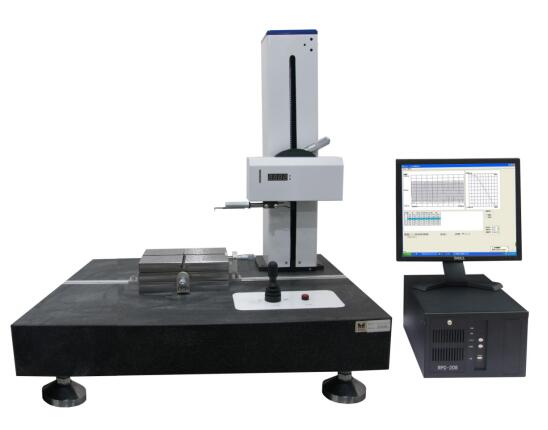

MMD-H50粗糙度儀系統 零件表面粗糙度檢測儀

測量功能
金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機械加工、汽車、軸承、機床、摸具、精密五金、光學加工等行業，可對平面、斜面、外圓柱面、內孔表面、深槽表面、圓弧面和球面的粗糙度進行測試,并實現多種參數測量，直線度測量。
評定參數：Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2

技術亮點
★ 儀器按GB/T 6062-2002(eqv ISO3274:1996)標準每評定段水平取樣達1600點，共9600點，最小間距0.5μm, 16bit的分辨率使有效靈敏度高達0.001μm。
★ 天然鉆石觸針無導頭式800μm線性范圍新型粗糙度傳感器，測力小符合標準、數據重復性好。可按用戶需要提 供特種測量配件。
★ 除提供Ra，Rz，Rt，Rp，Rpm等20余種參數外，還能提供內燃機專用Rmr曲線參數。評估磨損的Rk系列、R參數
★ 本機有高斯濾波器及2CR濾波器可供選擇，并帶有曲線修正軟件，能測量曲面上的粗糙度。
★ 本機在Win操作系統下界面十分友好穩定。測量軟件符合粗糙度定義，可自動校正精度、確保儀器在線保持高精度的工作狀態；使用簡單方便，能在計算機內貯存測量結果、數據、圖形；編輯統計平均值等測量數據，便于網絡傳輸。

MMD-H50粗糙度儀系統 零件表面粗糙度檢測儀技術參數

項目		參數
測量范圍	Z軸	800μm
	X軸	50mm
直線度		0.4μm
分辨率（Z軸）		0.001μm
采樣數/分解能		9600點/16bit
濾波器		高斯濾波器（ISO11562:1996），2RC濾波器
取樣長度		λc ╳3、4、5、6、7（1.0-17.5mm）
截止波長		0.25、0.8、2.5
測量速度		0.1mm/s，0.32mm/s，0.5mm/s
返回速度		（自動Auto） 1mm/s
示值誤差		±5%
示值穩定性		3%
測量重復性		3%
圖形放大倍率		10-500000自動調整（Auto）
傳感器		針尖 R=2μm鉆石（測量力1mN）
		R=5μm鉆石(測量力4mN）

使用要求
功率需求： AC 220V±10%  50Hz
環境要求：溫度(T)：10～30℃；相對濕度(RH)：＜85%
安裝地點無明顯振源
單獨地線

主要配置


部件名稱	項目名稱
機械部分	大理石工作臺
	電動立柱
	X-Y精密工作臺
	X軸驅動器
電器部分	無導頭粗糙度傳感器
	工控專用境外品牌16位A/D數據采集卡PCI
	計算機（帶顯示器）鼠標鍵盤打印機

安裝、驗收
1、安裝與培訓
1.1我公司負責在用戶現場對設備行進安裝和調試；
1.2在設備安裝調試時對買方技術人員進行理論、實際操作及維修等培訓，使用戶技術人員掌握設備操作，能熟練使用設備進行檢定工作，保證設備正常運行并能排除設備的一般故障和特殊保養。.
2、驗收
2.1驗收標準：按現行國家檢定規程以及合同技術協議為準。
2.2驗收項目：核對該設備的供貨清單，如有漏項和短缺，我司負責免費補齊。

售后服務
質保期：設備安裝驗收合格之日起12個月內，但不超過發貨之日起15個月。
質保期內：實行“三包”政策，公司負責為用戶免費提供計量測試技術咨詢服務。
質保期外：我公司提供終身優惠服務和技術支持，設備出現故障需要修理時，所換零件按成本價收取。我司有備品備件庫，終身負責為用戶以成本價提供備品備件服務。
服務響應時間：接到故障請求電話后，5小時內回應，我司通過電話、微信或郵件的方式指導買方排除故障；若故障仍不能排除，將在72小時內派技術人員上門解決問題。
