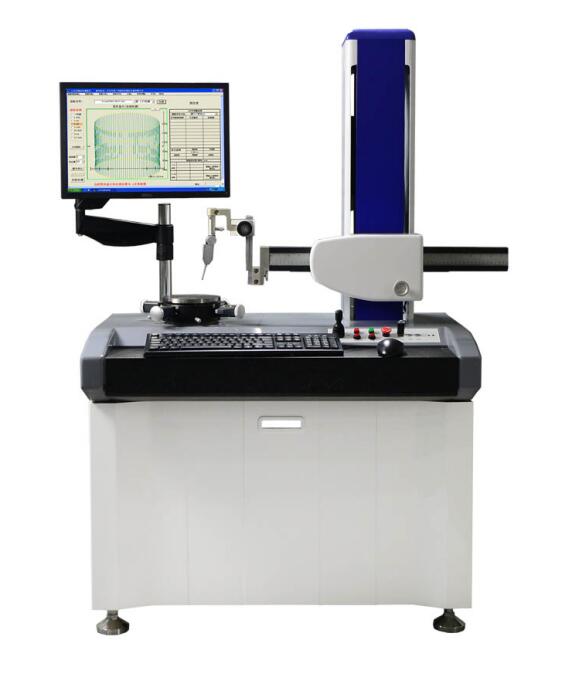

CA3194圓柱度儀技術方案

儀器測量原理
采用半徑測量法，工件旋轉式。采用高精度氣浮主軸作為基準；運用進口精密圓光柵、精密電感位移傳感器和計算機組成。對被測工件進行計量角度、徑向位移量，保證測量工件的角位移、徑向值的精確度；測量軟件采用基于中文版Windows操作系統平臺的CA系統測量軟件，完成數據采集、數據處理及打印輸出等工作。
CA3194圓柱度儀測量功能
圓柱度儀、圓度、直線度、同軸度、同心度、跳動量、垂直度、平行度、平面度、表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)、頻譜分析、波高分析等。
圓度評定方式(4種)：最小區域法、最小二乘法、最小外接圓法、最大內切圓
圓度濾波方式：1、1-500、1-150、1-50、1-15、15-500
波紋度濾波方式：3-16、3-17、15-500、17-100
濾波形式：高斯（ISO標準）
CA3194圓柱度儀技術亮點
采用高精密氣浮主軸，永不磨損，保持長久精度
采用高精密氣浮立柱，永不磨損，保持長久精度
數據采集運用進口精密圓光柵、準確度高，穩定性好
部分圓弧亦可測量處理
自動識別輪廓間斷，自動或手動剔除功能
軟件支持中英文一鍵切換
支持winXP、win7系統
公差任意設置，超差數據顏色標識表示，各種打印報告任客戶選擇

CA3194圓柱度儀技術參數

項目		參數
測量范圍	最大直徑	ф400mm
	最小內徑	ф5mm
	最大高度	550mm
主軸精度	徑向誤差	±(0.025+5H/10000)μm
	軸向誤差	±(0.02+6X/10000)μm
回轉軸線與Z軸導軌平行度		2μm/400mm（母線基準）
工作臺	臺面直徑	φ200mm
	回轉直徑	φ400mm
	承載重量	60Kg
	調整范圍	調偏心±2mm ; 調水平±1°
	旋轉速度	0-12 rpm
立柱	直線度（窄范圍）	0.5μm /100mm
	直線度（全范圍）	0.8μm /400mm
水平臂	水平移動距離	180mm
	移動速度	0.5-6mm/s 或手動
傳感器	量程	500μm (半徑差)
	分辨率	0.005μm
	測針形狀	φ2mm寶石球測頭（有更多直徑可選擇）
	測力	1-12g
數據采集		進口光柵14400點/周
放大倍率		任意至最大20萬倍
氣源壓力		0.45～0.80Mpa
電源Power		AC 220V±10%  50Hz
環境要求Environmental conditions		溫度(T)：10～30℃；相對濕度(RH)：＜85%

CA3194圓柱度儀主要配置

部件名稱	項目名稱
機械部分	主機儀器架
	大理石工作臺面
	高精密氣浮主軸
	氣浮立柱系統
	橫導軌移動裝置
	調心調平工作臺	臺面直徑Ф180mm、臺面高度50mm
		調整范圍：調偏心±2mm ; 調水平±1°
	精密三爪卡盤		外尺寸裝夾范圍：ф1 mm ~~ф81mm
			內尺寸裝夾范圍：ф31 mm ~~~ф70 mm
空氣過濾系統
電器部分	電器控制系統
	進口旋轉圓光柵編碼器
	電感傳感器
	電腦
	HP噴墨打印機
	測量軟件
標準件	標準玻璃半球
	橢圓標準件
	圓柱標準器

使用要求
空壓機氣源壓力：0.45～0.80Mpa
空壓機氣源流量：≥0.2m3/min
功率需求：約500W；交流220V±10%，50Hz
環境要求：溫度：10～30℃；相對濕度：＜85%
安裝地點無明顯振源
單獨地線

安裝、驗收
1、安裝與培訓
1.1我公司負責在用戶現場對設備行進安裝和調試；
1.2在設備安裝調試時對買方技術人員進行理論、實際操作及維修等培訓，使用戶技術人員掌握設備操作，能熟練使用設備進行檢定工作，保證設備正常運行并能排除設備的一般故障和特殊保養。.
2、驗收
2.1驗收標準：按現行國家檢定規程以及合同技術協議為準。
2.2驗收項目：核對該設備的供貨清單，如有漏項和短缺，我司負責免費補齊。

售后服務
質保期：設備安裝驗收合格之日起12個月內，但不超過發貨之日起15個月。
質保期內：實行“三包”政策，公司負責為用戶免費提供計量測試技術咨詢服務。
質保期外：我公司提供終身優惠服務和技術支持，設備出現故障需要修理時，所換零件按成本價收取。我司有備品備件庫，終身負責為用戶以成本價提供備品備件服務。
服務響應時間：接到故障請求電話后，5小時內回應，我司通過電話、微信或郵件的方式指導買方排除故障；若故障仍不能排除，將在72小時內派技術人員上門解決問題。
