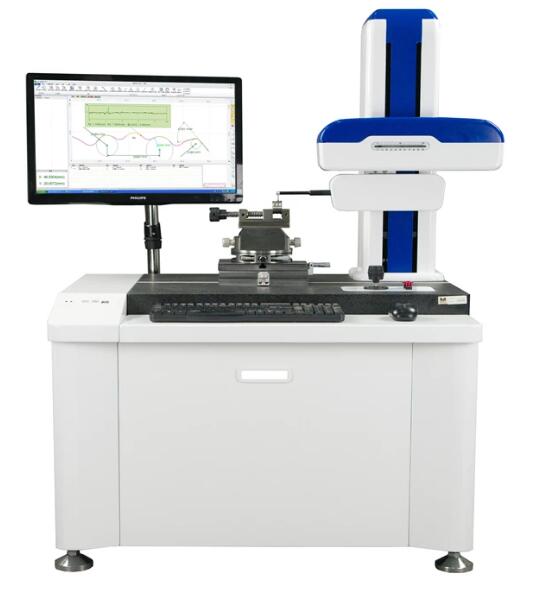

MMD-GH120螺紋測量?jī)x技術方案

MMD-GH120螺紋測量?jī)x測量原理
該儀器為直角坐標測量法，觸針接觸式。X軸采用高精密的氣浮導軌為基準，Z1軸采用數字傳感器，測繪出被測零件的表面輪廓形狀的坐標點，通過計算機的軟件對傳感器采集的原始數據進行數學運算處理，標注所需的測量項目。
MMD-GH120螺紋測量?jī)x測量功能
 螺紋功能：
1、螺紋的的綜合參數，包括中徑大徑、小徑、螺距、牙型角、牙型半角、牙側直線度、螺紋升角參數。
2、梯形螺紋、偏梯形螺紋、鋸齒螺紋等大坡度螺紋。
3、各種類GB（國標）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）等量規。
4、 一次測量即可自動記錄和顯示任意位置螺紋數據及各種螺紋參數，自動生成被檢定螺紋的曲線圖。
 輪廓功能：
尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
夾角：包含水平角、垂直角、夾角
位置公差：包含平行度、垂直度
形狀公差：包含直線度、凸度、圓弧輪廓度
輔助生成：包含輔助點、輔助線、輔助圓


MMD-GH120螺紋測量?jī)x技術亮點
一次測量即可自動記錄和顯示任意位置螺紋數據及各種螺紋參數，
自動生成被檢定螺紋的曲線圖。
全自動檢測，系統可以實時顯示螺紋輪廓的牙型曲線圖，
自動計算出大徑、中徑、小徑、螺距、牙型角等各項螺紋參數。
X軸采用氣浮直線導軌，無磨損，精度高，壽命長
Z1軸采用進口數字式傳感器，精度高、線性好
簡易的測針更換設計，一次安裝，無需校正
軟件支持中英文一鍵切換
支持winXP、win7系統 軟件標注與CAD標注一樣
圓弧、線自動識別 支持DXF格式文件導入、導出，定制CAD格式導出
支持連續標注、基準標注、支持任意插入點
支持圖形自由旋轉及坐標自由旋轉
原始數據自動保存，便于多次標注 鏡像功能，可保存標注后文件
可對X、Z1軸當前位置進行監控 具有測針自動接觸、自動抬起、自動回退功能 .
可以對操作進行無限次的撤銷及恢復操作
捕捉開關打開時，自動生成及捕捉交點、圓心 、線段中點、端點、圓弧交點、中點、切點等特征點
即使在非比例放大的情況下，也能進行正常的角度、圓弧、水平、垂直、線性等標注。

MMD-GH120螺紋測量?jī)x技術參數

項目		參數
測量范圍	X軸	120mm
	Z1（傳感器）	40mm
	高度	500mm
	外螺紋測量范圍	50mm
	內螺紋測量范圍	10-50mm
最 小 螺 距		0.1mm
大徑		±2.5+ L/200μm
中徑		±2.5+ L/200μm
小 徑		±2.5 + L/200μm
螺 距 Pitch		±2 + L/200μm
測量精度	X軸 （L=X軸移動導軌距離）	±(0.8+0.002L)μm
	Z1軸 （H=Z1軸方向測量高度）	±(0.5+0.005H)μm
X軸	直線度	0.6μm /100mm
	分辨率	0.01μm
	產地	美國MicroE （America）
傳感器	類型	光柵傳感器
	分辨率	0.01μm
	產地	美國MicroE （America）
測量速度		0.01mm至4.0mm/s
測量方式		傳感器移動Sensor moving
氣源壓力		0.45～0.80Mpa
氣源流量		≥0.2 m³/min
電源		AC 220V±10%  50Hz
環境要求		溫度(T)：10～30℃；相對濕度(RH)：＜85%



產品				包裝				總重量 (Wt.kg)	體積 （CBM m³）
Lx	Ly	Lz	Wt(kg)	Lx	Ly	Lz	Wt(kg)
1000	500	900	350	960	96	96	50	400	0.88

使用要求
空壓機氣源壓力：0.45～0.80Mpa
空壓機氣源流量：≥0.2m3/min
功率需求： AC 220V±10% 50Hz
環境要求：溫度(T)：10～30℃；相對濕度(RH)：＜85%
安裝地點無明顯振源
單獨地線
主要配置

部件名稱	項目名稱
機械部分	主機儀器架   x1
	大理石工作臺面 x 1
	氣浮導軌系統  x 1
	方立柱系統  x1
	雙向數字傳感器 x1
	調整工作臺	水平調整系統
		回轉及角度調試系統
		螺紋專用工裝
	校正標準件一套  x1 set
	測頭與測桿	Φ3*20mm  R0.025mm 雙向斜測針 ：2根
		Φ8*150mm 測桿:  1根,
空氣過濾系統 1
電器部分	電器控制系統：1
	電腦1
	HP噴墨打印機1
	測量軟件：1

安裝、驗收
1、安裝與培訓
1.1我公司負責在用戶現場對設備行進安裝和調試；
1.2在設備安裝調試時對買方技術人員進行理論、實際操作及維修等培訓，使用戶技術人員掌握設備操作，能熟練使用設備進行檢定工作，保證設備正常運行并能排除設備的一般故障和特殊保養。.
2、驗收
2.1驗收標準：按現行國家檢定規程以及合同技術協議為準。
2.2驗收項目：核對該設備的供貨清單，如有漏項和短缺，我司負責免費補齊。

售后服務
質保期：設備安裝驗收合格之日起12個月內，但不超過發貨之日起15個月。
質保期內：實行“三包”政策，公司負責為用戶免費提供計量測試技術咨詢服務。
質保期外：我公司提供終身優惠服務和技術支持，設備出現故障需要修理時，所換零件按成本價收取。我司有備品備件庫，終身負責為用戶以成本價提供備品備件服務。
服務響應時間：接到故障請求電話后，5小時內回應，我司通過電話、微信或郵件的方式指導買方排除故障；若故障仍不能排除，將在72小時內派技術人員上門解決問題
