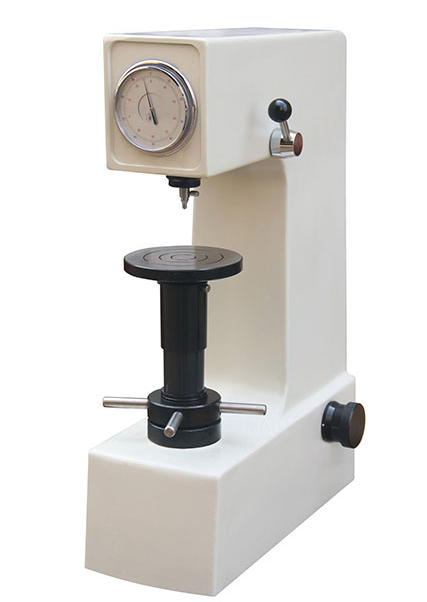

HR-150B加高型洛氏硬度計

HR-150B洛氏硬度計采用測量壓入深度的方法，硬度值通過指示直接讀出，因此操作簡單方便，容易掌握，工作效率高，適應(yīng)于成批零部件的檢驗；洛氏硬度試驗法，可以采用金剛石壓頭和剛球壓頭，可以測量較硬和較軟的試樣，使用范圍廣泛，因此HR-150A洛氏硬度計試驗在生產(chǎn)中得到廣泛應(yīng)用，成為檢驗產(chǎn)品質(zhì)量，確定合理的加工工藝的主要檢測手段。洛氏硬度計是生產(chǎn)企業(yè)，大中院校，科研機構(gòu)進行硬度試驗，教學(xué)科研工作最常用的試驗儀器。

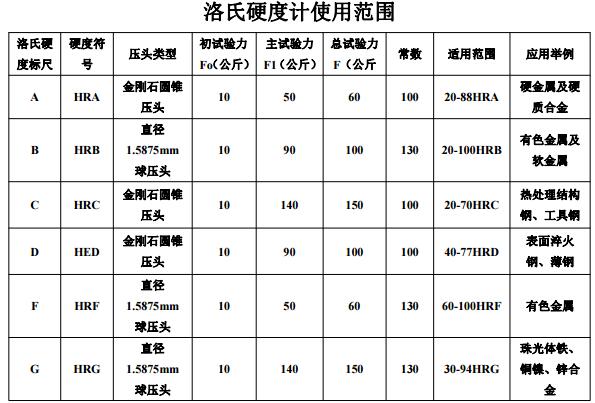

HR-150B洛氏硬度計 標(biāo)尺

A 標(biāo)尺：適用于測定硬度超過 70HRC 的金屬，如碳化鎢、硬質(zhì)合金，也可以測定硬的薄板材料及表面層淬硬的材料。
B 標(biāo)尺：用于測定有色金屬及其合金，退火鋼或未經(jīng)淬硬的鋼制品等較軟或中等硬度材料。
C 標(biāo)尺：用于測定碳鋼、工具鋼及合金鋼等經(jīng)過熱處理的鋼制品材料的硬度。

HR-150B加高型洛氏硬度計技術(shù)參數(shù)

型號	HR-150A洛氏硬度計	HR-150B加高型
測量范圍	20-88HRA、20-100HRB、20-70HRC
較大試件高度	200mm	400毫米
初試驗力	98.1N/10Kgf
硬度分辨率	0.5HR
總試驗力	588.4N/60Kgf、980.7N/100Kgf、1471N/150Kgf
總試驗力保持時間	10秒
硬度標(biāo)尺	A、B、C
外形尺寸	466mm×250mm×618mm	548 x 326 x 1025mm
壓頭中心至機壁距離	135mm	160mm
凈重	80kg	約140千克
標(biāo)準(zhǔn)配置	大樣品臺：1個 小樣品臺：1個 V型樣品臺：1個 金鋼石壓頭:1個 1/16”（φ1．5875mm）鋼球壓頭：1個 標(biāo)準(zhǔn)洛氏硬度塊:5	大平試臺：1個 金剛石圓錐壓頭： 1只 小平試臺：1個 1/16”鋼球壓頭：1只 V形試臺： 1個 標(biāo)準(zhǔn)洛氏硬度塊： 5塊

HR-150B加高型洛氏硬度計試樣

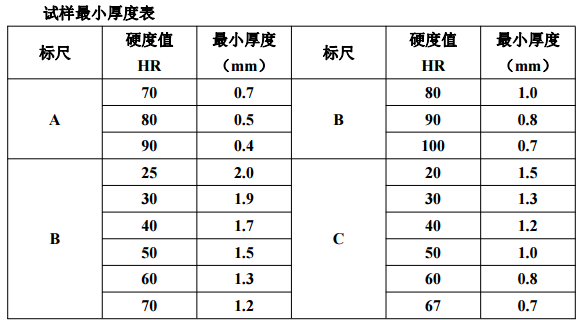

試樣應(yīng)具有一定的大小和厚度，應(yīng)能保證相鄰壓痕中心間及壓痕中心至試件邊緣的距離大于 3 毫米，試件最小厚度不應(yīng)小于壓痕深度的八倍。試驗后，試樣的支撐面上不得有明顯的變形痕跡，其最小厚度取決于材質(zhì)及所采用的負(fù)荷，可參考以下試樣最小厚度表。

HR-150B加高型洛氏硬度計示值精度

用本機佩戴的標(biāo)準(zhǔn)硬度塊定期檢查硬度計示值精度。
將工作臺及標(biāo)準(zhǔn)塊擦干凈，在硬度塊工作面上進行試驗，決不允許在支撐面上試驗。
（2）若示值誤差較大，除按本節(jié)第 4 項檢查外，還應(yīng)檢查標(biāo)準(zhǔn)硬度塊支撐面是否有毛刺，若有毛刺應(yīng)用油石打光。
（3）在標(biāo)準(zhǔn)塊不同位置試驗時，硬度塊應(yīng)緊貼工作臺面拖動，嚴(yán)禁拿離工作臺。
（4）硬度計的示值調(diào)整：若通過以上工作，硬度計示值誤差仍然較大，可通過調(diào)整板的前后位置，以達到示值精度要求。方法是：松開調(diào)整板上前后兩個 M3 螺絲，前后移動調(diào)整板位置即可。注意向指示器方向移動時，示值增大，反之示值減小。調(diào)整結(jié)束后應(yīng)固定緊已經(jīng)松開的兩個 M3 螺絲。
如調(diào)整后發(fā)現(xiàn)指示器指針不豎直向上，可松開調(diào)整板中間的 M3 螺絲上的背帽，旋轉(zhuǎn)此螺絲即可使指針達到要求。
（5）用戶如有其它方面疑問應(yīng)及時與廠家聯(lián)系咨詢，以得到正確的解決方法。嚴(yán)禁自行拆卸，防止造成不必要的損失
