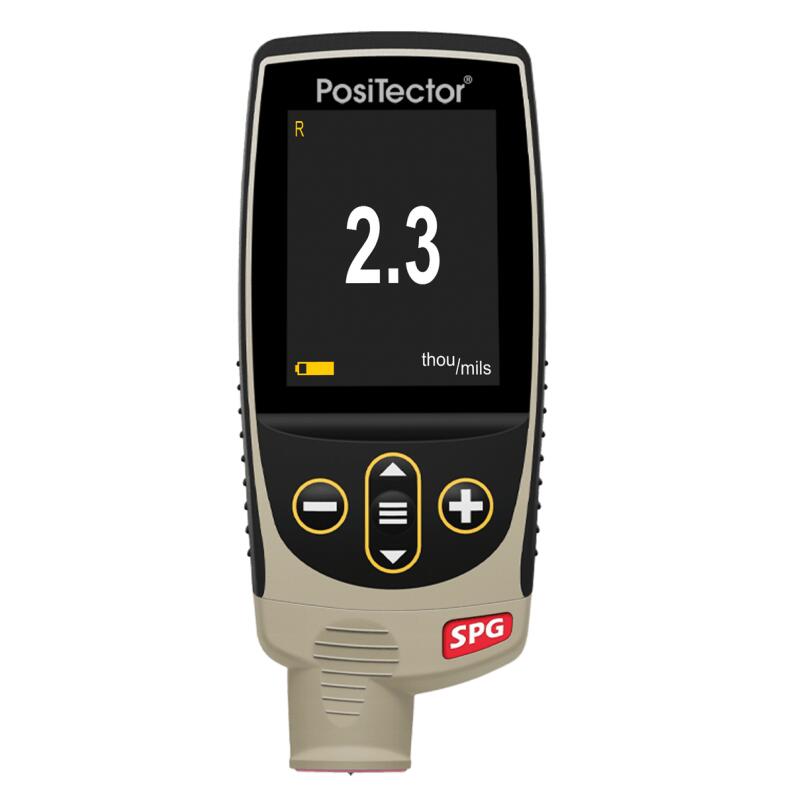

美國DeFelsko公司PosiTectorSPG表面粗糙度輪廓測量儀
美國DeFelsko公司PosiTectorSPG表面粗糙度輪廓測量儀
美國DeFelsko公司的PosiTectorSPG表面粗糙度輪廓測量儀，應用于噴砂噴丸、有紋理涂層的表面輪廓的測量。測量準確，菜單方便，帶統計功能，隨著測量的進行會顯示統計值，進行滾動統計。此功能為大面積區域的評估節省了時間，快速建立直觀的、平均的粗糙度數值。符合ASTM
D4417-B，ASTM D8271 (SPGTS 探頭)，AS 3894.5-C (使用 30°探頭針尖)，U.S. Navy NSI 009-32，SANS
5772標準。

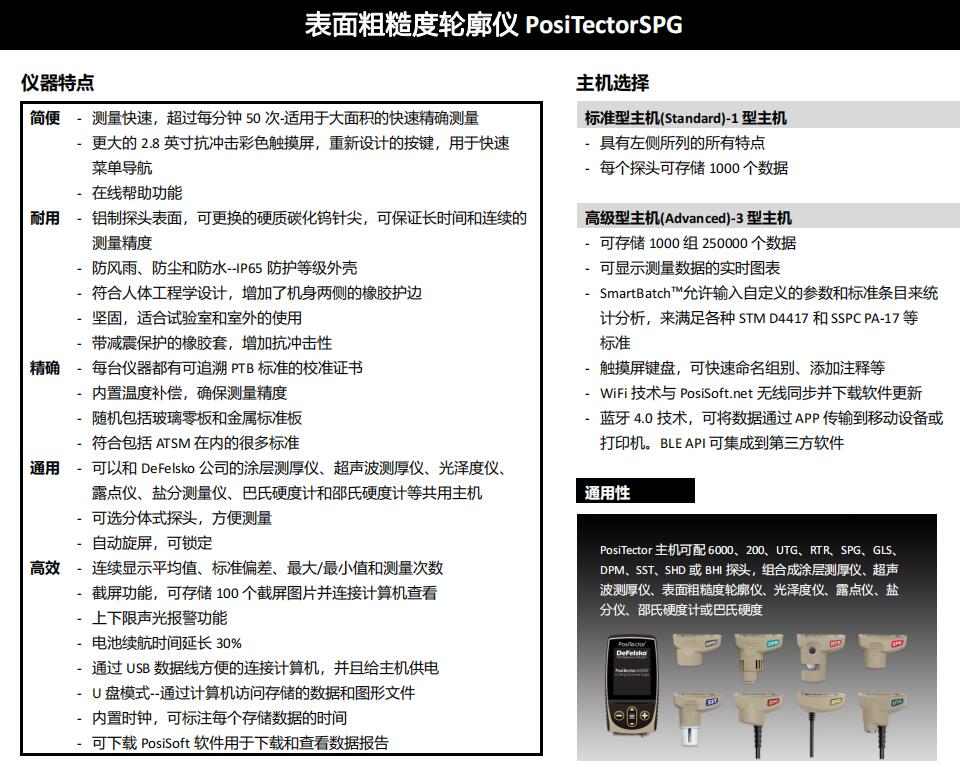

美國DeFelsko公司PosiTectorSPG表面粗糙度輪廓測量儀儀器特點
| 簡便 |
測量快速，超過每分鐘50次-適用于大面積的快速精確測量 更大的2.8英寸抗沖擊彩色觸摸屏，重新設計的按鍵，用于快速菜單導航 在線幫助功能 |
| 耐用 |
鋁制探頭表面，可更換的硬質碳化鎢針尖，可保證長時間和連續的測量精度 防風雨、防塵和防水--IP65防護等級外殼 符合人體工程學設計，增加了機身兩側的橡膠護邊 堅固，適合試驗室和室外的使用 帶減震保護的橡膠套，增加抗沖擊性 |
| 精確 |
每臺儀器都有可追溯PTB標準的校準證書 內置溫度補償，確保測量精度 隨機包括玻璃零板和金屬標準板 符合包括ATSM在內的很多標準 表面粗糙度輪廓儀PosiTectorSPG 通用 - PosiTector主機可配6000、200、UTG、RTR、SPG、DPM、SST、GLS、SHD或BHI探頭，組合成涂層測厚儀、超聲波測厚儀、表面粗糙度輪廓儀、露點儀、鹽分儀、光澤度儀、邵氏硬度計或巴氏硬度計
可選分體式探頭，方便測量 |
| 高效 |
連續顯示平均值、標準偏差、最大/最小值和測量次數 截屏功能，可存儲100個截屏圖片并連接計算機查看 上下限聲光報警功能 電池續航時間延長30% 通過USB數據線方便的連接計算機，并且給主機供電 U盤模式--通過計算機訪問存儲的數據和圖形文件 內置時鐘，可標注每個存儲數據的時間 可下載PosiSoft軟件用于下載和查看數據報告 |
|
注： 主機 1型-標準型主機(Standard) |
具有上述所列的所有優點 可存儲1000個數據 |
| 3型-高級型主機(Advanced) |
可存儲1000組250000個數據 可顯示測量數據的實時圖表 SmartBatch?允許輸入自定義的參數和標準條目來統計分析，來滿足各種STM D4417和SSPC PA-17等標準 觸摸屏鍵盤，可快速命名組別、添加注釋等 WiFi技術與PosiSoft.net無線同步并下載軟件更新 藍牙4.0技術，可將數據通過APP傳輸到移動設備或打印機。BLE API可集成到第三方軟件 主機存儲的其他探頭的數據，比如厚度、鹽分、粗糙度，硬度等，都在不同的組別里 |
| Smartlink無線主機 | 通過APP，將探頭和智能設備無線連接，手機和平板變成一個虛擬主機 |

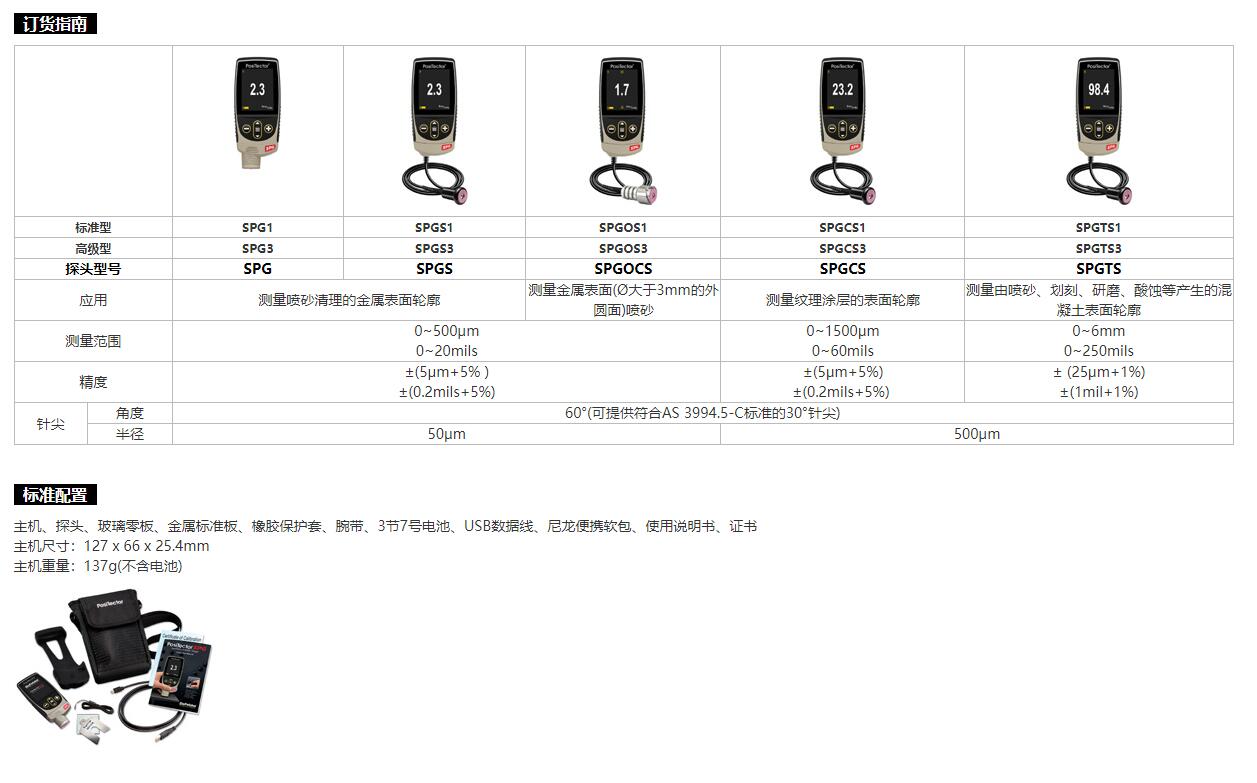

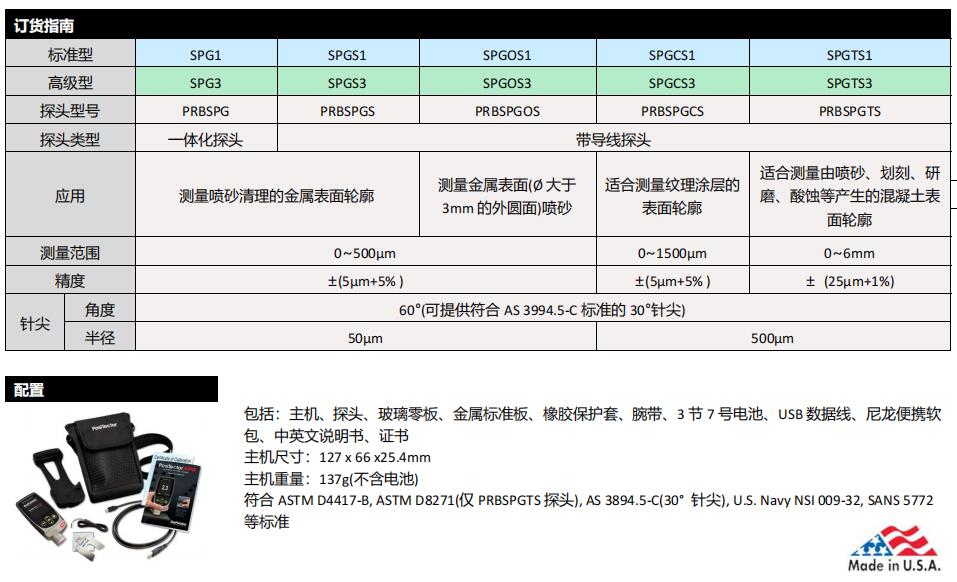

| 標準型 | SPG1 | SPGS1 | SPGOS1 | SPGCS1 | SPGTS1 | |
| 高級型 | SPG3 | SPGS3 | SPGOS3 | SPGCS3 | SPGTS3 | |
| 探頭型號 | SPG | SPGS | SPGOS | SPGCS | SPGTS | |
| 應用 | 測量噴砂清理的金屬表面輪廓 | 測量金屬表面(?大于3mm的外圓面)噴砂 | 測量紋理涂層的表面輪廓 | 測量由噴砂、劃刻、研磨、酸蝕等產生的混凝土表面輪廓 | ||
| 測量范圍 |
0~500μm 0~20mils |
0~1500μm 0~60mils |
0~6mm 0~250mils |
|||
| 精度 |
±(5μm+5% ) ±(0.2mils+5%) |
±(5μm+5%) ±(0.2mils+5%) |
± (25μm+1%) ±(1mil+1%) |
|||
| 針尖 | 角度 | 60°(可提供符合AS 3994.5-C標準的30°針尖) | ||||
| 半徑 | 50μm | 500μm | ||||
配置
主機、探頭、玻璃零板、金屬標準板、橡膠保護套、腕帶、3節7號電池、USB數據線、尼龍便攜軟包、中英文說明書、證書
主機尺寸：127 x 66 x 25.4mm
主機重量：137g(不含電池)
技術問答
PosiTectorSPG表面粗糙度輪廓儀出廠校準了嗎？ 表面粗糙度輪廓儀PosiTectorSPG
PosiTectorSPG出廠時已經校準好可直接測量。隨機包括可追溯到NIST或PTB的長式校準證書，該證書記錄了PosiTectorSPG在我們的校準實驗室對可追溯到國家計量機構的標準進行的實際讀數。
有些廠家提供的證書或合格證書，通常不包括實際的儀器讀數。
可以測量曲面嗎？
是的。PosiTectorSPGOS非常適合測量凸形噴砂處理表面(如管道和儲罐)的峰谷表面輪廓高度。PosiTectorSPGOS的探頭的V形槽和可選的大V形槽適配器，有助于探頭在圓柱形零件上的正確定位。
PosiTectorSPG可以用在非金屬嗎？
是的。雖然主要用于測量金屬噴砂，但PosiTectorSPG可用于許多應用。PosiTectorSPGCS和PosiTectorSPGTS還具有擴展范圍和更大半徑的探頭尖端，以適應廣泛的應用：
- PosiTectorSPGCS可快速準確地測量紋理的表面輪廓
- PosiTectorSPGTS可快速準確地測量混凝土的表面輪廓
為什么要有30°和60°的針尖？
PosiTectorSPG采用耐用的碳化鎢針尖，使用壽命長，精度高。如果需要，可更換SPG探針頭。
- 60°的針尖符合大多數測試標準，包括ASTM D 4417 B標準
- 30°的針尖符合符合澳大利亞AS 3994.5-C標準
PosiTectorSPG可以在被測物表面移動，進行掃描測量嗎？
不能。PosiTectorSPG是一種深度千分尺，它可以快速準確地測量和記錄金屬噴砂處理后表面的峰谷表面輪廓高度。
像這種類型的其他儀器一樣，PosiTectorSPG在表面的一個位置獲取一個單獨的讀數，將測量儀拿起并放置在表面的另一個位置以獲取另一個單獨的讀數。
PosiTectorSPG和PosiTectorRTR的區別？
這兩種儀器都符合ASTM D 4417：噴砂清理鋼表面輪廓現場測量的標準試驗方法。
- PosiTectorSPG符合ASTM D 4417
B標準。測量速度快，不需要拓片紙，沒有每次測試的成本，而且測量范圍比拓片紙大。它保留了每次測量的數字記錄，減少了對操作員的依賴。
- PosiTectorRTR符合ASTM D 4417
C標準。它與拓片紙一起使用。拓片紙是一種廣泛使用的測量表面輪廓的方法。它能夠在曲面上進行測量，而且可保留拓片紙作為的被測物表面的復制品。
PosiTectorSPGOS的探頭護套是松的？
PosiTectorSPGOS探頭設計有一個自動調平探針腳，以確保與被測零件垂直。探頭護套需要有一個寬松的配合，以便自動調平。
可以比較PosiTectorSPGOS和PosiTectorSPG/SPGS的讀數嗎？
測量平面時，探針腳接觸被測表面的的整個區域，PosiTectorSPGOS和PosiTectorSPG/SPGS的探頭將進行類似的測量。而在彎曲表面上，隨著半徑的減小，探針腳接觸的區域越來越小，著接觸面積的減少，探針腳位于較少的峰上，這可能會導致峰谷表面輪廓高度略有下降。
