美國DeFelsko公司PosiTectorRTRH表面粗糙度輪廓儀
美國DeFelsko公司PosiTectorRTRH表面粗糙度輪廓儀

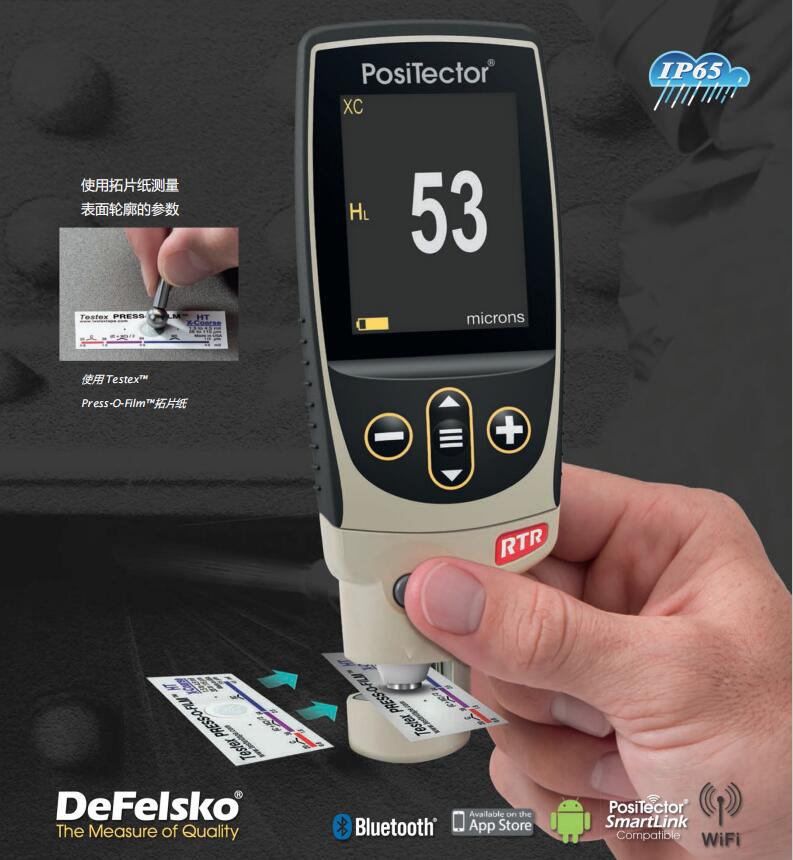

美國DeFelsko公司PosiTectorRTRH表面粗糙度輪廓儀，PosiTectorRTRH利用Testex?
Press-O-Film?拓片紙，測量噴砂表面和有紋理的涂層表面的HL(波峰波谷高度)值。
符合ASTM D4417, ISO 8503-5, NACE RP287, SSPC-PA 17, SSPC-SP5, SP6, SP10, SP11-87T
等標準。
另有PosiTectorRTR3D測量噴砂表面和有紋理的涂層表面的2D/3D輪廓參數。消息資料

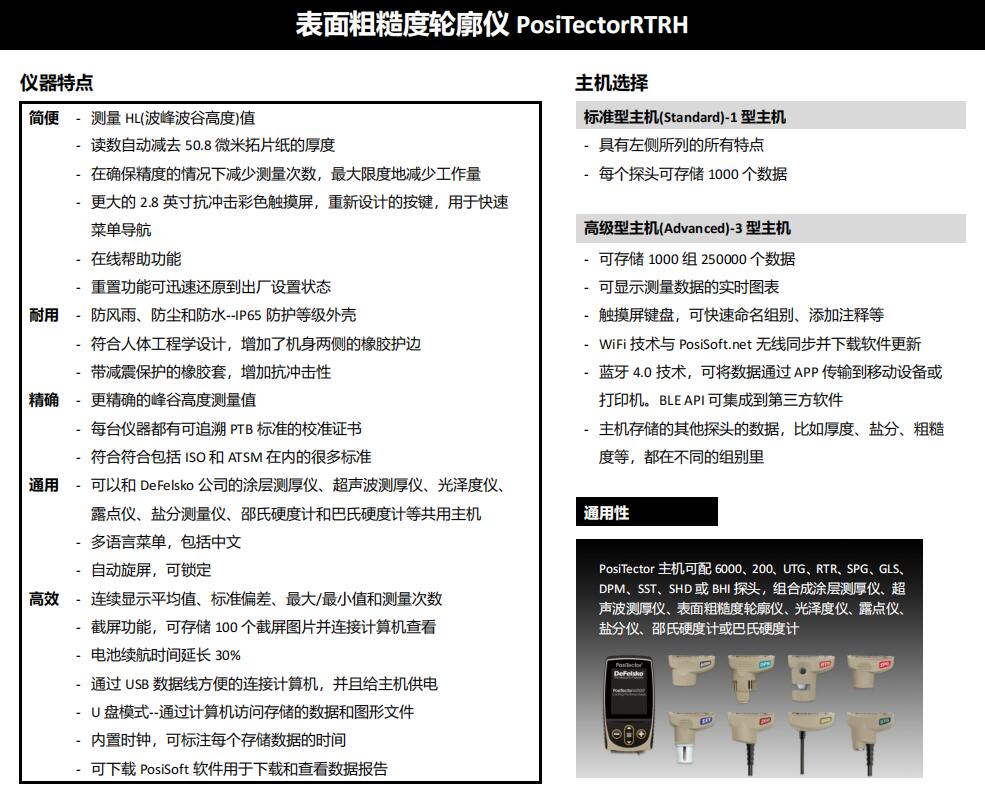

美國DeFelsko公司PosiTectorRTRH表面粗糙度輪廓儀特點
| 簡便 |
- 測量HL(波峰波谷高度)值 讀數自動減去50.8微米拓片紙的厚度 在確保精度的情況下減少測量次數，最大限度地減少工作量 更大的2.8英寸抗沖擊彩色觸摸屏，重新設計的按鍵，用于快速菜單導航 在線幫助功能 重置功能可迅速還原到出廠設置狀態 表面粗糙度輪廓儀PosiTectorRTRH |
| 耐用 |
防風雨、防塵和防水--IP65防護等級外殼 符合人體工程學設計，增加了機身兩側的橡膠護邊 帶減震保護的橡膠套，增加抗沖擊性 |
| 精確 |
更精確的峰谷高度測量值 每臺儀器都有可追溯PTB標準的校準證書 符合符合包括ISO和ATSM在內的很多標準 通用 - PosiTector主機可配6000、200、UTG、RTR、SPG、DPM、SST、GLS、SHD或BHI探頭，組合成涂層測厚儀、超聲波測厚儀、表面粗糙度輪廓儀、露點儀、鹽分儀、光澤度儀、邵氏硬度計或巴氏硬度計
自動旋屏，可鎖定 |
| 高效 |
連續顯示平均值、標準偏差、最大/最小值和測量次數 截屏功能，可存儲100個截屏圖片并連接計算機查看 電池續航時間延長30% 通過USB數據線方便的連接計算機，并且給主機供電 U盤模式--通過計算機訪問存儲的數據和圖形文件 可下載PosiSoft軟件用于下載和查看數據報告 |
|
主機 1型-標準型主機(Standard) |
具有上述所列的所有優點 可存儲1000個數據 |
| 3型-高級型主機(Advanced) |
可存儲1000組250000個數據 可顯示測量數據的實時圖表 觸摸屏鍵盤，可快速命名組別、添加注釋等 WiFi技術與PosiSoft.net無線同步并下載軟件更新 藍牙4.0技術，可將數據通過APP傳輸到移動設備或打印機。BLE API可集成到第三方軟件 主機存儲的其他探頭的數據，比如厚度、鹽分、粗糙度，硬度等，都在不同的組別里 |
| Smartlink無線主機 | 通過APP，將探頭和智能設備無線連接，手機和平板變成一個虛擬主機 |

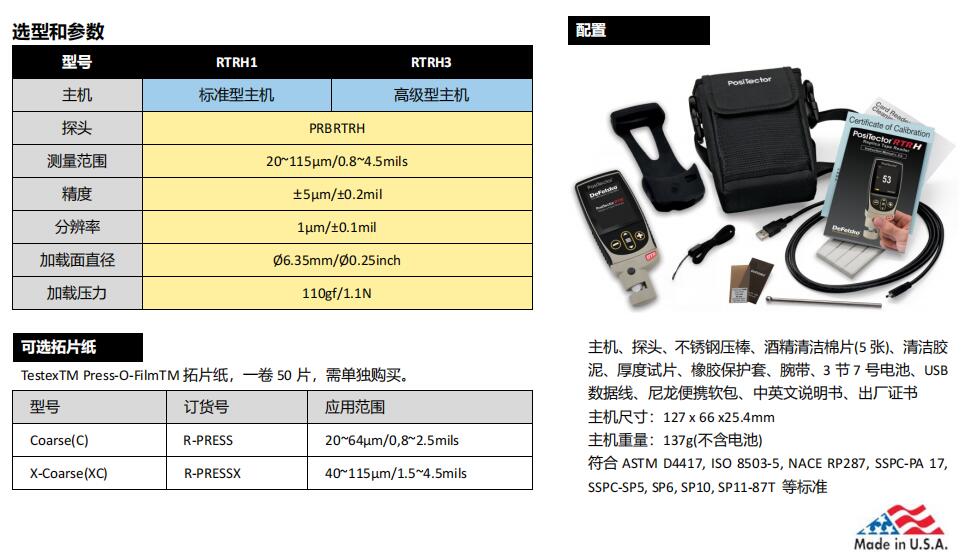

| 型號 | RTRH1 | RTRH3 |
| 主機 | 標準型 | 高級型 |
| HL測量范圍 | 20~115μm / 0.8~4.5mils | |
| HL測量精度 | ±5μm / ±0.2mil | |
| HL測量分辨率 | 1μm / ±0.1mil | |
| 加載面直徑 | ?6.35mm / ?0.25inch | |
| 加載壓力 | 110gf / 1.1N | |
表面粗糙度輪廓儀PosiTectorRTRH使用方法
| 第一步 準備 | 使用清潔膠泥清除被測物表面的灰塵、碎片或殘留的噴砂介質，方法是用手指將清潔膠牢牢地壓在被測物表面上，然后將其清除。 |
| 第二步 復制 |
- 撕下一條背面有背膠的拓片紙，貼在被測物表面上。 - 使用隨機附帶的不銹鋼壓桿的圓形末端，牢牢壓拓片紙。以圓周和x-y摩擦的方式施加足夠的壓力，持續30-60秒，用以完全壓縮拓片紙的所有部分。一般來說壓縮過多比壓縮過少更準確。 - 完成后，從表面取下拓片紙 |
| 第三步 測量 |
- 將復制好的拓片紙插入測量口。確保拓片紙位置正確，以便復制區域位于探頭開口的中心，粘合劑(粘性)面朝下。 - 定位拓片紙后，用力按下探頭兩側的按鈕，并保持不動，直到RTRH發出嗶嗶聲并顯示測量值(會自動從測量值中減去拓片紙的厚度)。 |
PosiTectorRTRH表面粗糙度輪廓儀出廠校準了嗎？
PosiTectorRTRH出廠時已經校準好可直接測量。隨機包括可追溯到NIST或PTB的長式校準證書，該證書記錄了PosiTectorRTRH在我們的校準實驗室對可追溯到國家計量機構的標準進行的實際讀數。
有些廠家提供的證書或合格證書，通常不包括實際的儀器讀數。
我需要用PosiTectorRTRH在某些表面輪廓范圍內進行兩次測量嗎，就像彈簧測量儀所要求的那樣？
不用。通過一次測量，RTRH可以測出精確的HL峰谷高度值。其優點是減少了測量不確定度、檢查員工作量、出錯的可能性以及檢查員為確保準確性所需的測量次數。
為什么拓片紙下的噴砂鋼看起來有光澤，與周圍區域不同？
噴砂通常會在表面留下碎屑，從而改變其外觀。如果在測量前未使用附帶的清潔膠泥清潔表面，則拓片紙帶會粘住這些碎屑，并清潔打磨過的表面。與周圍區域相比，這可能會使試驗區域看起來有光澤。
PosiTectorRTR和PosiTectorSPG區別？
兩種儀器均符合ASTM D 4417“噴砂清理鋼表面輪廓的現場測量標準試驗方法”。
PosiTectorSPG符合ASTM D 4417的方法B。PosiTectorSPG測量速度快，無需每次測試費用。它保留每次測量的數字記錄，與操作員的依賴性較小，因為不需要拓片紙。它的范圍也比拓片紙大。
PosiTectorRTR符合ASTM D 4417的方法C。它與Testex拓片紙一起使用，這是一種廣泛使用和被人認可的表面輪廓測量方法。它能夠在曲面上進行測量，并且可以保存下來作為被測量表面的物理復制品。
PosiTectorRTR探頭的彈簧壓力是多少？我需要對按鈕施加特定的壓力嗎？
PosiTectorRTR的探頭端面沖擊力與傳統的機械彈簧測量儀相同。PosiTectorRTR具有相同的接觸尺寸(直徑6.25mm/0.25inch，并施加與Testex測量儀相同的彈簧張力(110gf/1.1N），且符合主要測試標準的要求。
但機械彈簧測量儀的一個問題是，如果用戶將測量時壓在拓片紙上的速度過快，測量儀可能會讀數不足。如果用戶向上按測量臂以穩定讀數，則可能會出現其他錯誤。這兩種作用都使傳統的機械彈簧測量儀由于壓碎拓片紙的微細泡沫導致較低的讀數。
。
