Prostat PGC-821測量靜電防護服電阻夾 靜電服裝夾子電極

根據ANSI/ESD STM2.1測量防靜電服的電阻
測量ESD服裝和罩衫的電阻
符合ANSI/ESD STM2.1的要求
使用鍍鎳導電香蕉插孔進行測試引線連接
卡箍絕緣是一個橡膠墊圈，測量值>1.0x1012歐姆
設計用于與PRS-801B、PRS-812B或PAS-853B配合使用

帶導電板的夾具

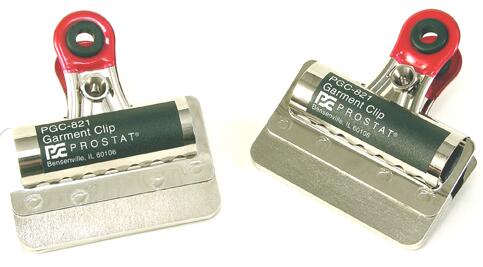

PGC-821服裝夾是由扁平導電板組成的電極，設計用于直接夾在服裝的袖子或下擺上。
根據ANSI/ESD STM2.1測量服裝電阻
使用PGC-821根據ANSI/ESD STM2.1和ANSI/ESD S20.20標準準確測量ESD服裝或罩衫的電阻。
這些獨特的夾具設計用于通過香蕉輸入插座與電阻測量儀器進行簡單連接。夾式法蘭是絕緣的，以便在進行測量時提供電氣隔離。
將PGC-821服裝夾與PRS-801B電阻系統、PRS-812B電阻計、PAS-853B寬量程歐姆表或任何合適的電阻測量儀器一起使用。

PGC-821服裝夾規格
電極尺寸 2.92” x 1.0” x 0.125” (74.168mm x 25.4mm x 3.175mm)
電極材料 鍍不銹鋼
整體尺寸 2.92” x 3.28” x 1.29” (74.168mm x 83.31mm x 32.77mm)
引線連接 鍍鎳導電和香蕉插孔
夾鉗絕緣 橡膠墊圈測量值 >1.0x10/12 歐姆
重量 4.8 盎司（每個夾子）
