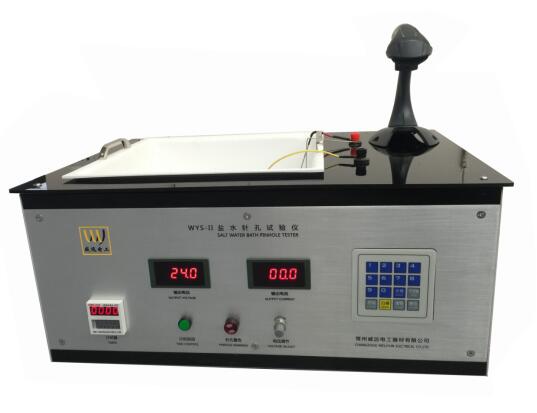

WYS-II鹽水針孔試驗儀

WYS-II鹽水針孔試驗儀是我公司根據IEC60851-5:2011和GB/T4074.5-2008標準規定而設計的一種漆包圓線針孔檢測裝置。本試驗?zāi)康臑闄z查經鹽水處理后絕緣的缺陷，類似于5.2規定的高壓連續性試驗。
若導體標稱直徑小于0.07mm，取一根長約1.5m的試樣；若導體標稱直徑大于或等于0.07mm，取一根長約6m的試樣。
若導體標稱直徑小于0.07mm，將一根（1±0.05）m長的試樣彎曲成直徑為（100±50）mm的圓環。
若導體標稱直徑大于或等于0.07mm ，將一根（5±0.2）m長的試樣彎曲成直徑為（300±100）mm的圓環。
如有關產品中無規定，則試樣應在（125±3）℃的空氣循環烘箱中處理10min。
熱處理后，在不彎曲或拉伸試樣的情況下將試樣冷卻至室溫，然后浸入濃度為2g/L的氯化鈉溶液中，并在溶液中加入適量濃度為30g/L的酚酞乙醇溶液，以易于觀察到針孔（溶液中會出現淡粉色流束）。試樣導體和電解質溶液接入電氣回路，其開路直流輸出電壓為（12±2）V。

技術指標
1. 試驗電壓：DC 0-24V 連續可調
2. 溶液槽內腔尺寸：320 ×290×90 mm
3. 時間繼電器：任意設置
4. 標稱值：12V/24V可調
5. 時間設定：0-99h 可調
6. 短路電流：<500 mA
7. 輸入電源：AC220V 50Hz
8. 最大消耗功率：100W
9. 外形尺寸：L620×W440×H330mm
