K 型 ST-11K-010-TS1-ANP膠帶狀多用溫度傳感器

發布時間：2017-11-18 13:19:36 作者：深圳市君達時代儀器有限公司閱讀: 6075 次

ST系列膠帶狀多用溫度傳感器 ST系列產品是具有柔軟性的膠帶狀多用溫度傳感器?？梢哉迟N到測試對象的表面，還可以用于其他多種測試方法。通過組合各個規格的組件，可以按照客戶

ST系列膠帶狀多用溫度傳感器

ST系列產品是具有柔軟性的膠帶狀多用溫度傳感器?？梢哉迟N到測試對象的表面，還可以用于其他多種測試方法。通過組合各個規格的組件，可以按照客戶的用途進行個性選配。

ST系列的典型

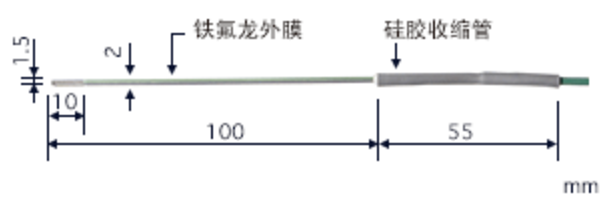

K 型 ST-11K-010-TS1-ANP
E 型 ST-11E-010-TS1-ANP

溫度范圍	精準度	響應速度	耐久性
-50 to 210°C	±2.5°C *	2.0 s	S

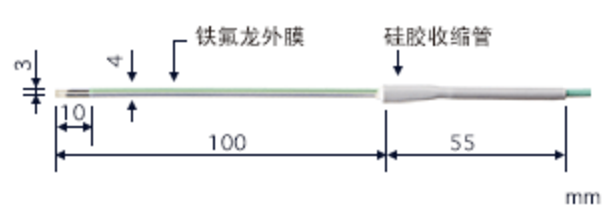

K 型 ST-21K-010-TS1-ANP
E 型 ST-21E-010-TS1-ANP

溫度范圍	精準度	響應速度	耐久性
-50 to 210°C	±2.5°C *	2.0 s	S

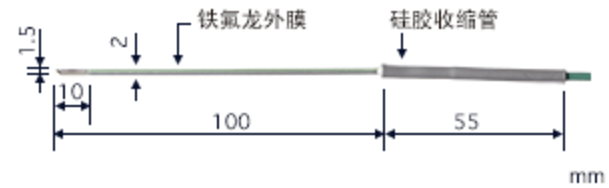

K 型 ST-31K-010-TS1-ANP
E 型 ST-31E-010-TS1-ANP

溫度范圍	精準度	響應速度	耐久性
-50 to 210°C	±2.5°C *	2.0 s	S

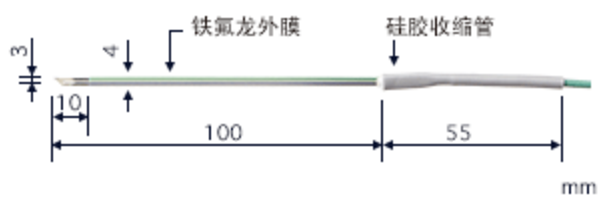

K 型 ST-41K-010-TS1-ANP
E 型 ST-41E-010-TS1-ANP

溫度范圍	精準度	響應速度	耐久性
-50 to 210°C	±2.5°C *	2.0 s	S

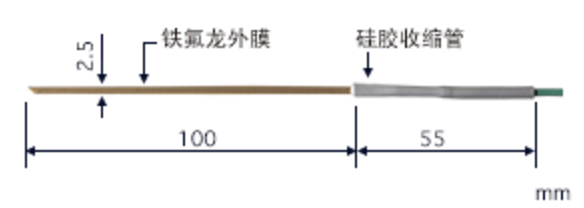

K 型 ST-13K-015-GW1-ANP
E 型 ST-13E-015-GW1-ANP

溫度范圍	精準度	響應速度	耐久性
-50 to 400°C	±2.5°C *	2.0 s	S

K 型 ST-32K-010-TS1-ANP
E 型 ST-32E-010-TS1-ANP

溫度范圍	精準度	響應速度	耐久性
-50 to 210°C	±2.5°C *	8.0 s	S

K 型 ST-44K-010-GW1-ANP
E 型 ST-44E-010-GW1-ANP

溫度范圍	精準度	響應速度	耐久性
-50 to 400°C	±2.5°C *	8.0 s	S

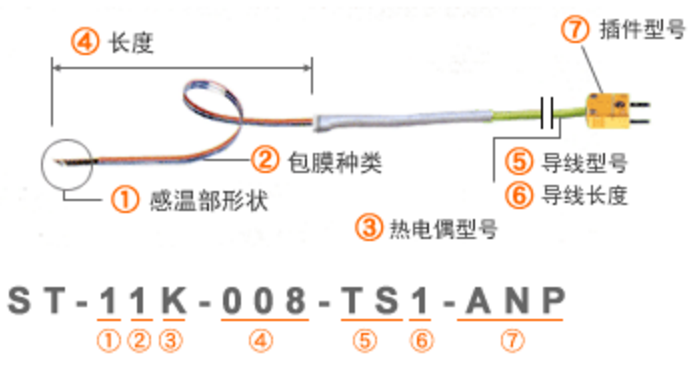

ST系列膠帶狀多用溫度傳感器訂貨號區別

1	感溫部形狀	1	尖形
1	感溫部形狀	2	平形
2	包膜種類 (最高溫度)	1	接地 (鐵氟龍外膜)
		2	絕緣 (鐵氟龍外膜)
		3	接地 (聚酰亞胺外膜)
		4	絕緣 (聚酰亞胺外膜)
		長于150mm時的最高耐熱溫度為 350°C
3	熱電偶型號	K	Chromel-Alumel
3	熱電偶型號	E	Chromel-Constantan
4	長度	003	30mm
		005	50mm
		008	80mm
		010	100mm
		…	……
		200	2000mm
5	導線型號	TS	For ST-＊1, ST-＊2
		GW	For ST-＊3, ST-＊4
		0	無導線
6	導線長度	1	1000mm
		1.5	1500mm
		2	2000mm
		…	……
		導線型號為 0 時無導線

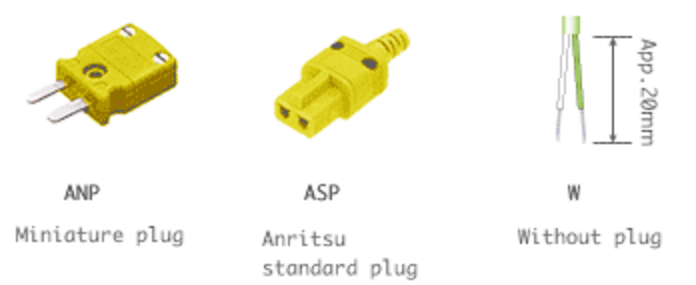

7	插件型號	ANP
		ASP
		W

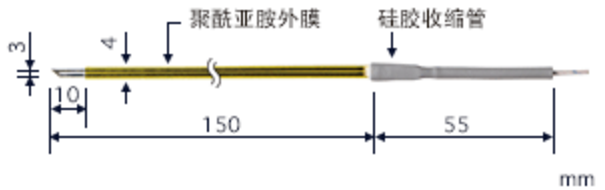

露出部: 厚度 = 0.05mm，包膜部: 厚度 = 0.2mm

You can choose Tape Length as below

003 : 30mm	030 : 300mm	080 : 800mm
005 : 50mm	035 : 350mm	090 : 900mm
008 : 80mm	040 : 400mm	100 : 1000mm
010 : 100mm	045 : 450mm	150 : 1500mm
015 : 150mm	050 : 500mm	200 : 2000mm
020 : 200mm	060 : 600mm
025 : 250mm	070 : 700mm

規格

精準度	接地 : ±2.5°C (在100°C) 絕緣 : ±2.5°C (在100°C)
響應時間	接地 : 2.0秒絕緣 : 8.0秒
耐久性	S

精準度

＊ : 型號
■ : 熱電偶種類 K 或 E
t : 測量溫度

ST-＊1■ / ST-＊2■

溫度范圍	精準度 (內部)
-50°C ≦ t < -40°C	±3.5°C
-40°C ≦ t ≦ 210°C	±2.5°C

ST-＊3■ (長度 ≦ 150mm)
ST-＊4■ (長度 ≦ 150mm)

溫度范圍	精準度 (內部)
-50°C ≦ t < -40°C	±3.5°C
-40°C ≦ t < 333°C	±2.5°C
333°C ≦ t ≦ 400°C	±(0.0075╳\|t\|)°C

ST-＊3■ (長度 > 150mm)
ST-＊4■ (長度 > 150mm)

溫度范圍	精準度 (內部)
-50°C ≦ t < -40°C	±3.5°C
-40°C ≦ t < 333°C	±2.5°C
333°C ≦ t ≦ 350°C	±(0.0075╳\|t\|)°C

注意

粘貼或者夾住使用以外的耐熱溫度上限：

	ST-＊1	ST-＊2	ST-＊3	ST-＊4
Tape ≦ 150mm	200°C	180°C	200°C	200°C
Tape > 150mm	180°C	180°C	180°C	180°C

各種產品的接頭分別備有 ASP, ANP 兩種標準接頭。
但是請注意，溫度主機本體和溫度傳感器的插頭不同將不能使用。

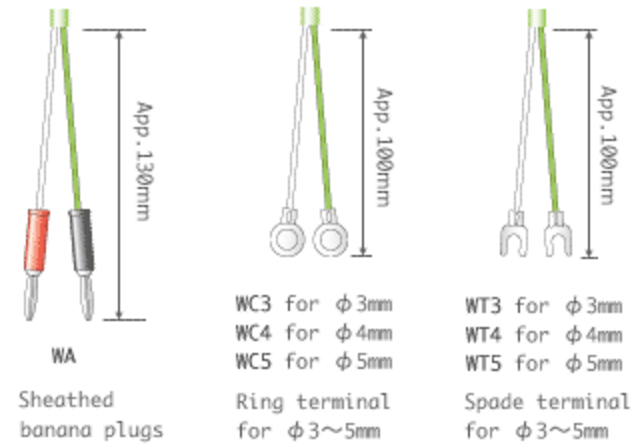

此外，有幾種溫度傳感器可以特制下圖形狀的插頭，具體內容請向我公司詢問。
