TIME H1110全自動洛氏硬度計
2.1主機

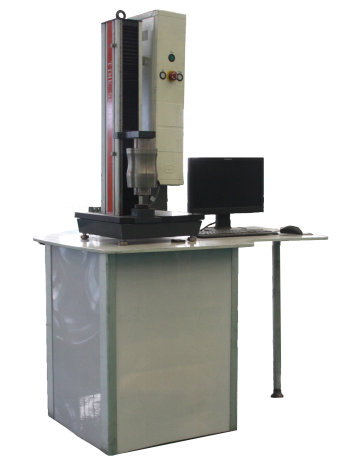

TIME H1110全自動洛氏硬度計由試驗機主機機架、控制柜、硬度測量單元、計算機四大部分組成。硬度測量單元安裝在電子萬能試驗機的主機機架上，伺服電機驅動絲杠使中橫梁無極升降，從而實現試驗空間的自動調整及硬度測量單元的自動加卸載。 適用于所有洛氏硬度標尺測量，測試程序的特點在于能把試驗力和壓痕深度自動實時記錄下來。

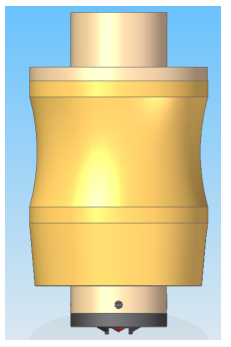

2.1.1硬度測量單元包括一個數字式位移測量系統，分辨力可達0.1 μm；一個力傳感器，力傳感器和壓頭同軸線，載荷直接作用在壓頭主軸線上，不會產生偏差、摩擦、過載。壓頭可根據不同的硬度標尺任意更換。
采用光柵線性測量技術來獲得當前所能達到的高精度和分辨率。浮動的接觸座可以最大限度地消除硬度計自身變形對測量結果的影響，測量的結果準確度高、重復性好。

2. 12無升降絲杠，使測試最簡化，結果精確，固定的工件位置，確保穩定的測試條件，
不會產生主軸效應，同時適用于較長較高和較重的試樣。
2.2技術特點
2.2.1整個試驗過程采用微機閉環控制，自動實現試驗力的加卸載和保持功能。
2.2.2電腦鍵盤操作，簡單方便，自動測量、計算、保存硬度值。
2.2.3可以分階段設置試驗速度（如壓頭接近試樣速度，加載速度，卸載速度，返回起始位置的速度等）
2.2.4可以方便、快捷地更換壓頭，變換硬度測試方法
2.2.5軟件窗口的顯示內容可以任意調節，如單個值，統計數據，測試曲線等
2.2.7用戶可自定義試驗參數，并且可以和測試程序、測試結果等一同保存，隨時調用。
2.3軟件系統
軟件系統基于我公司自主研發的控制器開發平臺，是全自動洛氏硬度計專用測控軟件，采用洛氏（ROCKWELL）測量原理，可直接進行洛氏硬度測量、表面洛氏硬度測量、塑料洛氏硬度測量，并可以將洛氏硬度值轉換為HB、HV、HLD、HK、σb值；軟件系統實現試驗需要的各類數據顯示、曲線繪制、數據處理及存儲打印等功能；分級管理，系統參數對管理人員全部開放，保證了系統的使用靈活可靠；初試驗力、主試驗力自動加卸載，全部試驗過程一鍵操作自動完成；軟件系統可用于Windows XP、Win7/8/10等Windows操作系統。
軟件設計主要根據GB/T 230.1-2009《金屬材料 洛氏硬度試驗 第1部分：試驗方法（A、B、C、D、E、F、G、H、K、N、T標尺）》、JJG 112-2013《金屬洛氏硬度計（A,B,C,D,E,F,G,H,K,N,T標尺）檢定規程》、ISO 6508-1：2005、 ASTM E18-14、ASTM E140標準規定進行數據處理和試驗步驟設計。
2.3.1主界面集多功能于一體
軟件主界面集試驗操作的常用功能于一體，如：集“試樣選擇、曲線繪制、數據顯示、數據處理、數據分析、試驗操作”等功能于一體，使試驗操作簡易、快捷。

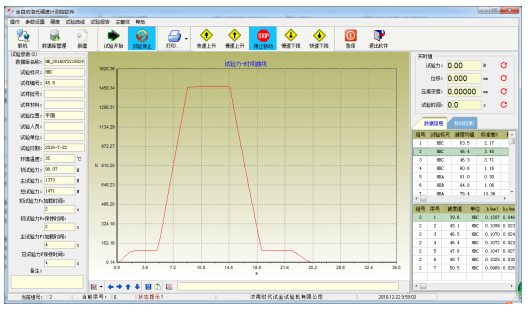

主窗口
2.3.2軟件分權限管理
不同級別的身份登錄，有不同的操作權限，即保證了系統的使用靈活性，又有效地保護了系統。
2.3.3試樣信息輸入
軟件針對用戶操作的快速性與方便性進行設計，并采取特別設計方法滿足用戶的試驗需求。

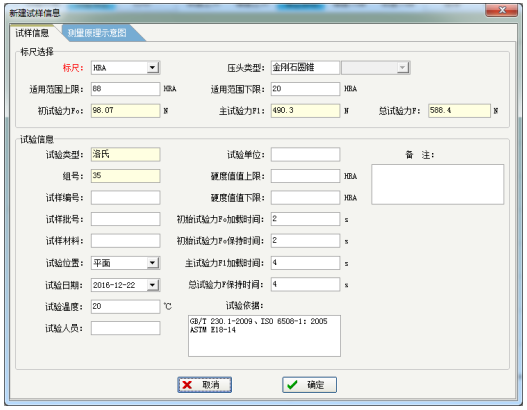

試樣信息錄入窗口
2.3.4多種試驗曲線供選擇
軟件提供的試驗曲線種類豐富，且可隨時在各曲線類型之間進行切換觀察。曲線類型有：試驗力-時間曲線、試驗力-壓痕深度曲線、壓痕深度-時間曲線等。
2.3.5試驗過程一鍵操作
按下試驗開始按鈕，測控系統自動完成整個試驗過程，試驗結束后自動返回試驗初始位置，自動分析試驗結果。
2.3.6測量范圍寬
可測15種洛氏硬度（HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HRL、HRM、HRP、HRR、HRS、HRV）和15種表面洛氏硬度（HR15N、HR30N、HR 45N、HR15T、HR30T、HR45T、HR15W、HR30W、HR45W、HR15X、HR30X、HR45X、HR15Y、HR30Y、HR45Y），共計30種標尺的硬度。
2.3.7輔助功能強大
除一般硬度測試外，具有以下輔助功能：上、下限設置，超差判定；數據統計，求平均值、標準差、最大、最小值；標尺轉換，可將測試結果轉換為HB、HV、HLD、HK值以及強度σb等；曲面修正，對柱面、球面測量結果自動修正。
2.3.8安全保護裝置
當試驗力超過最大試驗力的2%-5%的設定值時過載保護，當試驗力超過設定力值時過載保護，試驗過程安全保護功能。
2.3.9軟件主窗口具有記憶功能
軟件主窗口位置、大小可自由調整，軟件運行時可顯示上次退出時的窗體位置和大小。
2.3.10機架變形測試專用模塊
軟件具有機架變形測試專用模塊窗口，便于了解硬度計的機架變形。
2.3.11試驗結果顯示表格可調整、可設置
試驗結果表格顯示寬度可調整、可設置，結果顯示項可選擇，方便了用戶。
2.3.12曲線遍歷功能
軟件具有曲線坐標定位顯示、曲線遍歷功能，便于查看曲線上點的坐標值。
2.3.13試驗數據自動存儲
試驗結束后，試驗原始數據自動存儲。
2.3.14試驗報表可編輯
軟件提供兩種試驗報表供用戶選擇：Excel和FastReport模板化報表，用戶可以自由編輯、打印。

TIME H1110全自動洛氏硬度計技術參數

技術參數	TIME H1110
硬度標尺	洛氏:A、B、C、D、E、F、G、H、K、L、M、P、R、S、V
	表洛:15N、30N、45N、15T、30T、45T、15W、30W、45W、15X、30X、45X、15Y、30Y、45Y
加力系統	全自動閉環控制力傳感器加載技術，伺服機構+精密驅動+高精度力值傳感器，分辨率0.1HR
試驗力	初試驗力	29.42N/3kgf 、 98.07N/10kgf
	總試驗力	147.1N/15 kgf、294.2N/30 kgf、441.3N/45 kgf、588.4N/60 kgf、980.7N/100 kgf、1471N/150 kgf
轉換標尺	可轉換HB、HV、 Rm
顯示	微機顯示，試驗信息顯示、試驗曲線顯示、實時數據顯示、試驗結果顯示
補償功能	球形及柱狀面
控制方式	微機控制，全自動循環試驗
壓頭升降	按鍵及微機雙向操作
數據輸入及輸出	微機鍵盤輸入，外接打印機或USB等方式輸出
保持時間	0~99S，可任意設定
精度	符合ISO 6508、 ASTM E18、GB/T230.2
試件允許尺寸	壓頭最大行程：450mm 測試寬度(從壓頭中心線至機壁距離)：100mm
壓頭最大速度	500mm/mim
試驗方法與試驗力	自定義，自動匹配
數據處理與存儲	無限條數
輔助功能	上、下限設置，超差判定；數據統計，求平均值、標準差、最大、最小值，公差檢驗
試驗速率的調整	初試驗力加載時間、主試驗力加載時間、初試驗力保持時間，主試驗力保持時間
電源	220/240V AC 50/60HZ
主機尺寸（W*D*H）	405*485*990 mm
重量	≤250KG

4、TIME H1110全自動洛氏硬度計主要功能
4.1洛氏、洛氏表面、塑料洛氏硬度試驗
4.2持續試驗
4.3圓筒形/球形表面補償
4.4數據重置
4.5硬度值轉換（HV,HBW）及抗拉強度的轉換
4.6急停按鈕
4.7OK/NG公差檢驗
TIME H1110全自動洛氏硬度計配置

序號	名    稱	數量
1	主機TIME H1110	1
2	金剛石壓頭	1
3	1/16"鋼球壓頭	1
4	1/16"備用鋼球	5
5	樣品臺	1
6	V型樣品臺	1
7	A標尺標準硬度塊	1
8	B標尺標準硬度塊	1
9	C標尺標準硬度塊	3
10	15N標尺標準硬度塊	1
11	30N標尺標準硬度塊	2
12	30T標尺標準硬度塊	1
13	電腦主機及顯示器	1
14	儀器罩	1
15	螺絲刀	1
16	電源線	1
17	使用說明書	1
