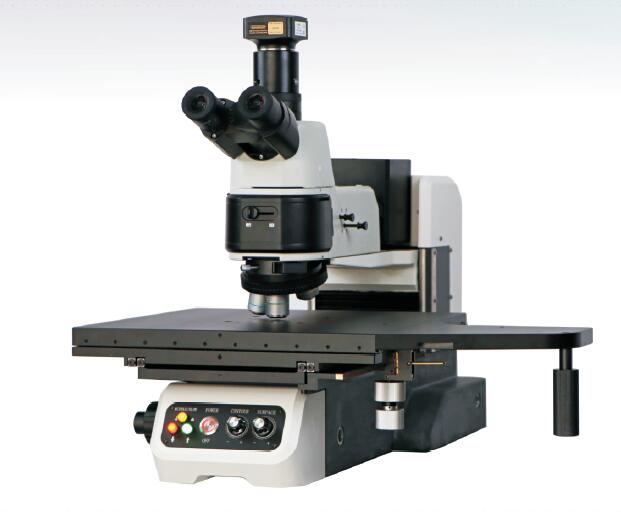

WNS-08DS系列8寸晶圓金相觀察顯微鏡

8寸金相觀察顯微鏡WNS-08DS廣泛應用于半導休-芯片-晶圓-LCD-LED等行業)Z軸電脈高精度設計，最小移動精度可達0.1~1um，保證高倍率穩定對焦，8寸三層精密移動平臺，XY同軸低手位粗微調設計(行程:205x205mm) ，Z軸電脈高精度移動設計(行程:50mm),標配WeiNiSi明暗場金相鏡頭(雙目:10x.鏡 :5X.10X.20X.50x，Z軸可按需訂制輔助對焦功能(價格另議)
1.產品介紹
◆WNS-08DS金相觀察顯微鏡專為8寸晶圓觀察檢測量身訂做，本機Z軸對焦采用手脈電控上下，獨家使用專業訂制的高精準細分脈沖金相測量電機，通過設置多種脈沖細分量和機構上的精準調校，可以實現快上、快下及中慢檔調速來控制Z軸光學鏡頭上下移動,并且Z軸可以選配光柵數據和輔助對焦測高模塊，大大提高設備的綜合使用性能。
設備通過讓電機脈沖量的最小化設置跟傳動機構的最優化調校，可以保證Z軸上下移動時，精細到0.1~1UM每格（手脈刻度），而有效地杜絕了了目前市場上主流金相顯微鏡在高倍率使用下的通病不再發生（高倍下無法定準對焦面，使用手動Z軸調焦齒輪打滑等等現象?。?br /> ◆WNS-08DS金相觀察顯微鏡采用12寸三層精密移動平臺，XY同軸低手位粗微調設計，搭配WeiNiSi明暗場金相光學鏡頭和630萬高清數字相機，高倍率成像清晰穩定。
◆WNS-08DS金相觀察顯微鏡在晶圓制造、芯片、半導體等行業廣泛應用。

2.產品特點
● Z軸通過電動手脈進行精準控制（對焦精度可達0.0001~0.001mm）
● Z軸可選配增加光柵數據和輔助對焦測高功能
● 08寸三層精密移動平臺（XY同軸低手位粗微調顯微鏡專用）
● 視場寬闊，可得清晰無閃爍影像
● 明暗場半復消色差金相物鏡
● 明暗場反射照明器
● 利用可變孔徑光闌進行無衍射觀察測量
● 高位目鏡觀察+高清數字相機成像觀察
3.技術參數
3.1主體規格
◆X坐標行程: 205（mm）
◆Y坐標行程： 305（mm）
◆Z坐標行程: 50（mm）
◆操控方式：XY手動同軸低手位粗微調可切換（帶快速移動）
       Z軸手脈電動操控（快上-快下-中檔-慢檔切換）
◆反射照明光源：
明暗場反射照明器，帶明暗場照明切換裝置；
可變視場光闌與孔徑光闌，均可調中心，帶濾色片插槽與偏光裝置插槽。
3.2目視系統
◆物鏡放大倍數：五孔旋轉器，標配5X、10X、20X、50X明暗場半復消色差金相物鏡
◆目鏡放大倍數：10X( 單、雙目同)
◆總放大倍數： 50X-500X（包括畸變在內的）
◆物鏡放大倍數誤差：放大率誤差≤0.08%
3.3影像系統
◆標配CCD相機0.5X鏡筒
◆CCD：630萬高清數字相機（自帶軟件可顯示影像視窗及二維尺寸量測）
◆綜合影像最大放大倍數：1000X以上
