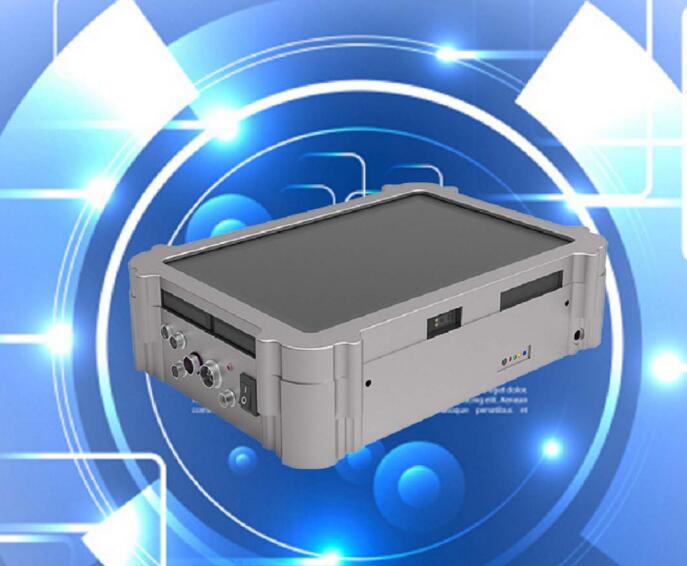

USP-1便攜式超聲波缺陷檢測測量儀（TOFD, B-SCAN, C-SCAN, 信號分析, FFT. 多功能一體）

USP-1是一種 UT 便攜式系統（電子卡+軟件），可用于超聲波缺陷檢測的測量和信號分析。
該產品的開發旨在滿足每位用戶的需求。它的圖形界面非常直觀，具有教育意義，因此它既適用于新手和培訓用戶，也適用于經驗豐富的專家用戶，因為它具有可靠性和高級功能（FFT、TOFD、30MHz 帶寬......）。這本快速入門指南是一本簡化的卡片使用手冊，可為不同類型的控制進行設置。

USP-1便攜式超聲波缺陷檢測測量儀是新一代超聲波設備，具有發射和接收超聲波的單通道。它專門用于成像和信號分析。
發射器可以產生具有由用戶編程的電壓電平和寬度的脈沖。低噪聲前置放大器與VGA相結合，增益范圍在0到80dB之間，DAC曲線也可用。使用采樣頻率
為80MHz的12位模數轉換器對超聲信號進行數字化。該設備有兩種工作模式：透射或反射。電源由USB連接器（5 VDC）提供。
它允許1個編碼器，用于Tofd或b scan，2個編碼器用于C-scan信號分析模塊提供探頭特征和FFT。

USP-1便攜式超聲波缺陷檢測測量儀特點

? USB2 高速通訊
? 超低噪聲 : 0.74 nV/√Hz
? 大帶寬 (0.5 to 20 MHz)
? 脈沖激勵
? 50 ? 上拉驅動
? 12 bits 數字傳輸80 MSPS
? 可調增益 : 0 to 80 dB
? DAC 曲線
? 電路板尺寸 : 110 x 100 mm
? Windows XP / Vista / Seven
? GUI 觸屏操作
? DLL Matlab, Labview, C, …
? 手動/自動編碼器掃描
? C-scan成像
? Tofd 成像
? 信號分析, FFT.
