美國Prostat PRF-911同心圓測試套裝 測量表面或體積電阻

測量表面或體積電阻
最初設計的平面(平面)包裝材料，這一獨特的便攜式測試夾具將測量表面和體積電阻幾乎任何平面材料符合現行的行業標準。
其中包括每ANSI/ESD STM 11.11的表面電阻和每ANSI/ESD STM 11.12的體積電阻，并將接近ASTM D-257的表面和體積電阻率測量值。

請注意，ANSI/ESD標準適用于用于靜電放電控制的材料，而ASTM D-257則用于評估用于配電和電力應用的絕緣材料

美國Prostat PRF-911同心圓測試套裝和我們的電阻儀器一起使用

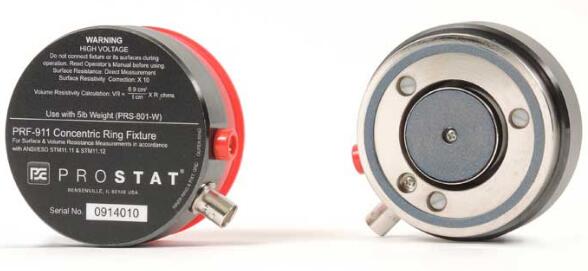

PRF-911同心環是一個低輪廓測試夾具，專為Prostat電阻儀器，如PRS-801電阻系統、PRS-812電阻計和PAS-853B電阻審計系統而設計。
同心環是計算表面電阻率和體積電阻率的重要工具。例如，將歐姆的表面電阻測量乘以10，以歐姆/平方為單位獲得表面電阻率。

測量ESD袋
其緊湊的尺寸，使夾具可以插入到小的靈活的容器，如ESD保護袋，而不必削減包裝。

接觸

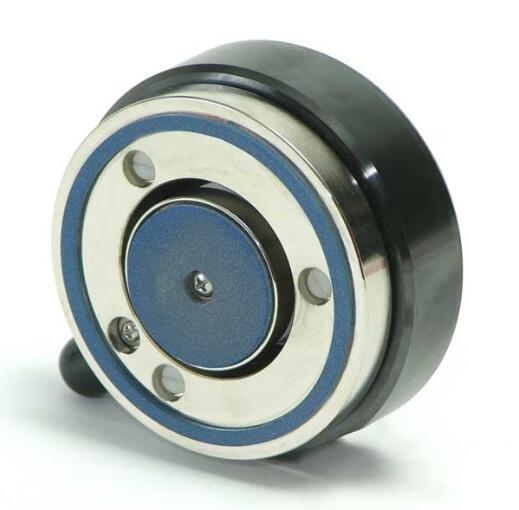

PRF-911包含彈簧加載，自對準中心電極功能.這種不尋常的特性有助于保持夾具的高導電橡膠電極表面與正在測試的材料保持一致的接觸。
這減少了對夾具的頻繁校準和校準的需要。

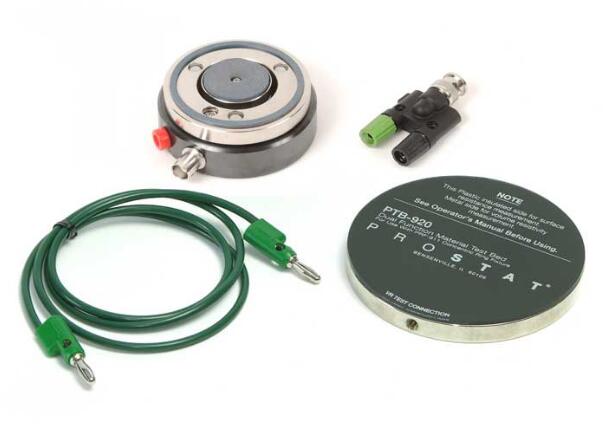

任意一種測量的雙重試驗臺
PTB-920雙試驗臺由S11.11表面測量用絕緣試驗表面層壓成鋼板組成，用于體積電阻率測量。
直徑為4英寸的鋼試驗臺總成包括一個香蕉貯器，用于體積測量期間的儀表連接。

寬范圍，精確性能
PRF-911能夠在小于100歐姆(<1.0x10)的范圍內精確測量。2(歐姆)，至大于1.0x1012歐姆(>1.0x10)13歐姆/平方)。所述夾具被配置成可連接到儀器、地面基準或地球地面，以盡量減少外場和電荷對測量的影響。

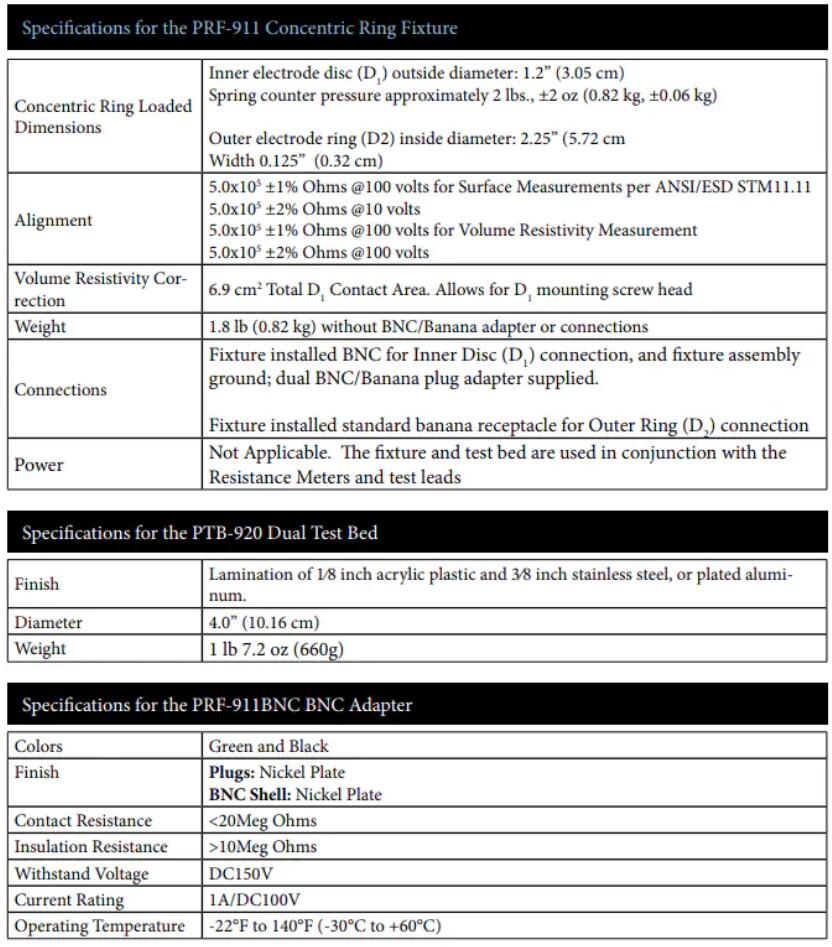

同心環尺寸
內電極盤(D1)外徑：1.2英寸(3.05cm)-彈簧負載
反壓約2磅，±2盎司(0.82公斤，±0.06公斤)
外電極環(D2)內徑：2.25英寸(5.72cm)寬0.125英寸(0.32cm)

對齊
5.0x105用于表面測量的±1%歐姆@每ANSI/ESD STM 11.11伏特
5.0x105±2%歐姆@10伏
5.0x105用于體積電阻率測量的±1%歐姆@100伏特
5.0x105±2%歐姆@10伏
