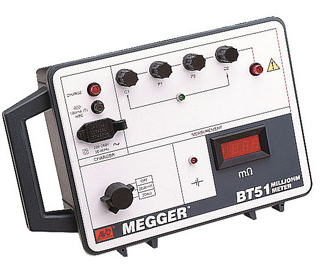

MEGGER BT51 低阻值歐姆表應用示例

調試和維護變電站設備（可測量匯流排接頭、開關和斷路器接觸電阻、保險絲電阻、鋁接地條中的冷搭接焊接頭和接地連接等方面）
維護架空輸電線（可在改造或再壓縮“熱”接頭之前和之后對其進行測試）
對飛機機體進行結合力測試，包括測試電子排氣裝置和燃油箱的結合力。
測試礦里的接地阻抗
軌道接頭測試（測試時，將一條軌道用作通信系統的一部分或用于電力輸送）
測試避雷針的完整性
電子設備（可測量電阻器、印刷電路板的軌道電阻 [鍍層厚度質量控制]、印刷電路板上鍍通孔的電阻、繼電器接觸電阻、分流器電阻、厚膜電路等等）
家庭和工業布線工程（可測量環形干線連續性和電路保護導體連續性，并會根據第 16 版 IEE 布線規則檢查接地連接的完整性）

MEGGER BT51 低阻值歐姆表工作原理
BT51 采用四端測量法。這種方法的主要優點是，測試導線電阻不在測量范圍內。在測得的電阻值極低的情況下，這是一個重要因素。在圖中，電阻 RX 是單純在 A 點和 B 點之間測得的；電流回路中的其他電阻（A 側和 B 側）被忽略。
與要測量其電阻的物體之間的連接必須穩當。儀器的測試導線可以是雙工絞盤棒，這樣方便連接匯流排和飛機機體等物體。當需要更穩固的連接時（例如，變化不定的接觸電阻會造成誤差），應使用鱷魚夾導線。有時，會使用鱷魚夾進行電流連接，而使用絞盤棒進行電位連接。例如，mmRT36ay 就是如此，對它進行了多重測量。

MEGGER BT51 低阻值歐姆表特點
高測試電流
四端測量
兩個測量范圍(2000 mΩ及20,00 mΩ.)，最大分辨率0.01 mΩ.
防止因疏忽而連接至電源
BT51低阻歐姆表將電流通過測試中的導電體并進行測量，同時監察它的電壓，測試電流由一個簡單的電流控制電路所限制，透過監察通過電阻器的電壓量產電流。測試電流維持在2 A水平，由于測量是比率計，讀數不會受到任何電流變化影響。
對于很多應用來說，能夠準確測量低電阻并直接提供結果的儀器是很寶貴的。BT51 是一款穩定、精確、可靠、低電阻的歐姆表，同樣適合精密的實驗室應用和現場應用。
