澤普 Zappitec12Z型渦流電導率儀

澤普 Zappitec12Z型渦流電導率儀原理：
當載有交變電流的線圈（也稱探頭）接近導電材料表面時，會產生交變磁場H1，由于線圈交變磁場的作用，在材料表面和近表面感應出旋渦狀電流，此電流即為渦流。材料中的渦流又產生自己的磁場H2反作用于線圈，這種反作用的大小與材料表
面和近表面的導電率有關。通過渦流導電儀可直接檢測
出非鐵磁性導電材料的導電率。

電導率
表示物質導電的性能。電導率越大則導電性能越強，反之越小。單位， MS/m(兆西門子/米)。與電導率互為倒數。

電阻率
電阻率是用來表示物質電阻特性的物理量。常溫20℃下，物質的電阻與其橫截面積的乘積與長度的比值叫做這種物質的電阻率。電阻率與導體的長度、橫截面積等因素?zé)o關，是導體材料本身的電學性質由導體的材料決定，且與溫度有關 。

IACS
用來表征金屬或合金的導電率(參比于標準退火純銅)。一般定義標準退火純銅的導電率為100%IACS。

國際退火銅標準
1931年，國際退火銅標準確定：采用密度為 8.89g/cm3，長度為1m、重量為1g、電阻率為0.15328Ω 的退火銅線作為測量標準。20℃，上述退火銅的電導率為58.0MS/m，定義為100%IACS（國際退火銅標準)。

相同單位的其他任何材料的電導率(%IACS)可用下式進行計算: 電導率k( %IACS)=0.017241/ ρ*100% 或 導電率k(%IACS)= k/58.0×100%
其中：0.017241 Ω·mm2/m為退火銅的電阻率

提離補償
對渦流電導率儀而言是重要指標之一，目前市面上的儀器在0.1mm~0.5mm；補償?shù)木嚯x越大，說明電導率儀克服探頭與被測試樣之間間隙能力性能越好。

溫度補償
經過儀器補償?shù)?0℃的電導率值。

測試標準：
GB/T 35392-2017  無損檢測 電導率電磁(渦流)測定方法
GB/T 12966-2008  鋁合金電導率渦流測試方法
GB/T 4957-2003 非磁性基體金屬上非導電覆蓋層 覆蓋層厚度測量 渦流法
HB 5356-2014 鋁合金電導率渦流測試方法

金屬電導率的測試方法：
一、傳統使用較為廣泛的是單電橋和雙電橋法，將金屬材料拉絲并截取規定的一段，然后搭橋測試其電阻，最后計算電導率，該方法因?yàn)椴僮鞣爆?，耗費人力和時間，精度也無法保證，因此在實踐中可行性不大。此方法也并未被現行國標所采用。

二、渦流電導率儀。該儀器是應用渦流檢測原理，依據電工行業的工件導電率要求而專門設計，用來測量有色金屬電導率的無損檢測儀器。 用渦流導電儀測試金屬導電率的方法簡便易行，便于企業及研究機構在生產線、外部質檢使用，
該方法在導電率測試國標中有明確說明。

金屬電導率儀儀器分類：
機械式電導率儀
特點:
數據采集速度慢,靈敏度低。
機械結構實現計數,機械結構累積誤差大。
擺針讀數,人為誤差大。
機械結構龐大致使儀器全程大。
機械結構因使用容易損壞,所以短時間內就需要進行儀器校正。
由于機械式結構靈敏度低,校對后無信息采集，所以機械式溫度校正意義不大。 隨著制造業質量控制技術要求的不斷提升，現在的質量控制中，機械式的渦流導電儀已遠遠達不到高精度高準確度的要求。

數字便攜式渦流電導率儀
特點:
數字化信號采集，具備溫度補償,提離補償，確保檢測的準確性。
微處理器數據處理,保證檢測的精度。
液晶屏顯示計數,無誤差,視覺舒適。
集成電路,確保體積小巧,讀數穩定。
因數字化電路數據采集與處理,無損耗，無需周期性儀器校正

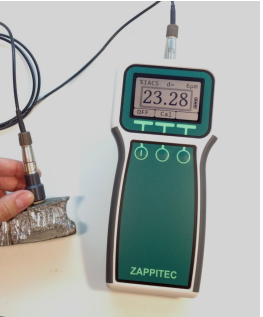

澤普 Zappitec12Z型渦流電導率儀
用于現場非磁性金屬的電導率測量。35年行業經驗，采用可追溯標準校準，即使在粗糙的材料表面也輕松準確讀數，易于操作、堅固耐用。

一點校準
%IACS直接讀教
10mm探頭(7.5mm探頭可選)
支持非接觸式測量
自動溫度補償
易于操作
提離補償和讀數
高分辨率LCD顯示屏
電池狀態顯示
4組AA電池最低100小時運行

澤普 Zappitec12Z型渦流電導率儀
