LX-A指針邵氏硬度計使用說明書

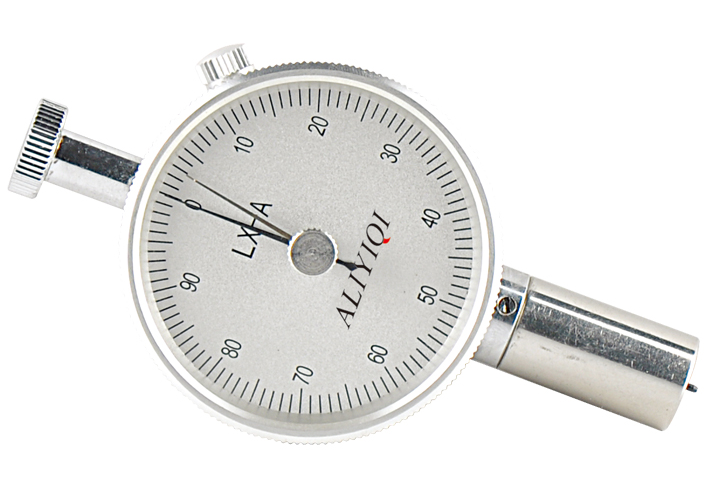

LX-A指針邵氏硬度計性能簡介
指針邵氏硬度計廣泛應(yīng)用于硫化橡膠、塑料制品的硬度測試。具有結(jié)構(gòu)簡單、使用方便、型小體輕、讀數(shù)直觀等特點，可以隨身攜帶手持測量，也可以裝置在配套生產(chǎn)的同型號邵氏硬度計測試支架上進行定荷測試。符合標(biāo)準(zhǔn)DIN53505，ASTM D2240 ISO/R868，JIS R7215。

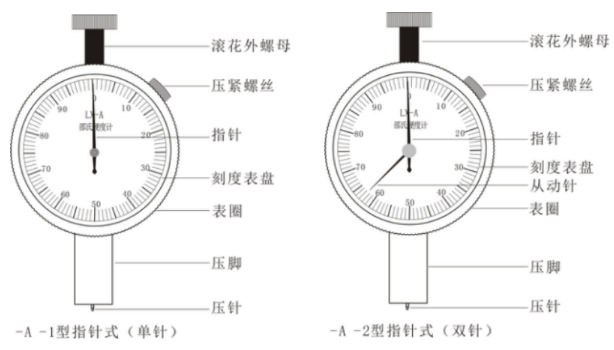

LX-A指針邵氏硬度計類型外觀

LX-A指針邵氏硬度計概述
指針邵氏硬度計有A型、C型、D型三種形式。
A型一般適用于橡膠、合成橡膠、多元脂、氈、皮革、蠟等低中硬度材料硬度的測試。
C型適用于壓縮率為50％、應(yīng)力0.049MPa以上的一些采用橡膠并用、塑料中含有發(fā)泡劑制成的類似鞋用微孔材料硬度的測試。
D型一般適用于硬橡膠、硬樹脂、有機玻璃、印刷板、地板材料、保齡球等高硬度材料硬度的測試。
本硬度計執(zhí)行GB/T531-99、GB2411-80、HG/T2489-93、JJG304-2003、GBT 531.1-2008有關(guān)規(guī)定。

LX-A指針邵氏硬度計主要參數(shù)
刻度盤值：0-100度
壓針行程：0-2.5mm
壓針端部壓力：A型、C型0.55N-8.05N
D型0-44.5N

LX-A指針邵氏硬度計使用方法
把試樣放置在堅固的平面上，手持硬度計且硬度計面板與操作人處于直視的角度，且壓針距離被測試樣表面至少12mm。將硬度計平穩(wěn)地壓入試樣，直至壓腳和試樣完全接觸，壓腳與被測試樣完全接觸1S內(nèi)讀數(shù)。每一個試樣測試不得少于5次，且每個測試點相距至少6mm。測試完畢，取其平均值（微孔材料測點相距至少15mm）。為穩(wěn)定測試條件，提高測試精度，應(yīng)將硬度計安裝在與其型號配套的邵氏硬度計測試架上進行測試。（注意：雙針邵氏硬度計無需1S內(nèi)讀數(shù)，雙針邵氏硬度計測試后，從動針會停留在此次測試的數(shù)值刻度上，直至擰動壓緊螺絲使之回歸零位。）

LX-A指針邵氏硬度計使用須知
硬度計的指針在自由狀態(tài)下應(yīng)指向零位，如果指針微量偏離零位，可以旋松右上角的壓緊螺絲，轉(zhuǎn)動表圈，使硬度計指針對準(zhǔn)零位。
將硬度計壓在平板上，壓針端面與壓腳底面嚴(yán)密接觸，此時指針應(yīng)處于100±1度范圍。若指針沒有處于100±1度時，硬度計不能使用。
與配套生產(chǎn)的邵氏硬度計測試支架配合使用方法：將硬度計頭部的滾花外螺母取下，將其安裝在測試支架對應(yīng)位置。手持手柄向下加壓，硬度計在砝碼重力的作用下，其壓腳與測試支架上的測量平臺接觸，此時硬度計的指針應(yīng)處于100±1度。如果指針沒有處于100±1度時，應(yīng)調(diào)節(jié)測試支架的兩個調(diào)節(jié)手輪，使硬度計壓腳與測量平臺完全接觸。經(jīng)調(diào)試后，如果硬度計數(shù)值仍不符合標(biāo)準(zhǔn)，則不可以使用，最好送廠方調(diào)整為宜。
檢驗D型硬度計的零位時，必須使用堅硬的專用量塊來測試。如果直接使用玻璃板來檢驗，則硬度計壓針會壓損玻璃板表面，使得檢驗數(shù)值不精確。具體操作方法見專用量塊使用說明書。
橡膠試樣應(yīng)按GB/T631-99的要求備制，塑料試樣應(yīng)按GB2411-80的要求備制，橡膠微孔材料的試樣應(yīng)按GB2489-93的要求備制。
如果條件允許，橡膠試樣在測試前應(yīng)按GB/T2941、GB/T2918的規(guī)定在實驗室標(biāo)準(zhǔn)溫度下進行調(diào)節(jié)后再做測試。當(dāng)試樣用A型硬度計測試時，如果測量值超過90度，則推薦使用D型硬度計進行測試；當(dāng)試樣用D型硬度計測試時，如果測量值低于20度，則推薦使用A型硬度計進行測試；當(dāng)使用A型硬度計對試樣進行測試時，其最終測量如果值低于10度，則其測量結(jié)果不準(zhǔn)確。
硬度計使用完畢后，應(yīng)擦拭干凈裝入儀器盒，放置干燥處，防止受潮。測試支架應(yīng)經(jīng)?？?，并涂少量防銹油，以防生銹，此外應(yīng)在活動部位加注20號機油。硬度計應(yīng)按JJG304-89規(guī)定，定期送檢。
在用戶遵守產(chǎn)品保管使用條件下，從購買日起6個月內(nèi)如屬產(chǎn)品制造上的原因而不能正常工作，我公司負責(zé)免費為用戶修理調(diào)換。
