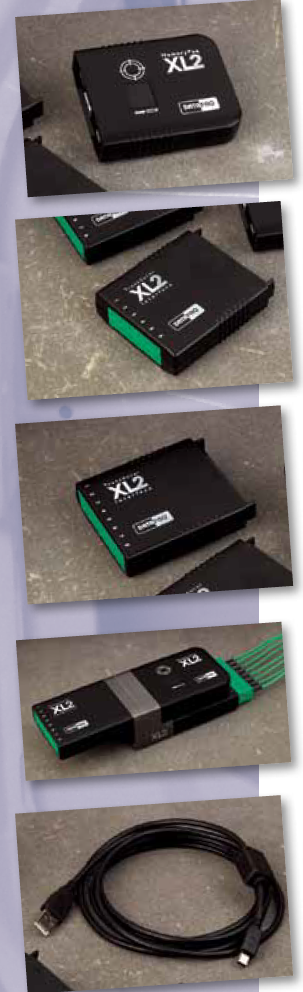

MP0050 MemoryPaq XL2數據記錄器
用于傳感器接口XL2 TI0060/TI0080?？删幊滩蓸娱g隔(0.5 s至10 min)；SmartPaq工藝過程合格/不合格功能；硬連接實時遙測；多次運行能力(x10)；非易失4MB存儲器，具有熱數據保護；工作溫度85°C (185°F)；鎳氫(NiMH)可充電電池；采用CI1150電纜USB通信。替代MP0030。只兼容v7.0版本 Insight™軟件。提供充電電纜CH0070。


TI0060 傳感器接口XL2 (6通道)
直接連接至MemoryPaq XL2 (MP0050)。溫度范圍：-200°C至1,370°C (-328°F至2498°F)；準確度±0.3°C (±0.54°F)；K型熱電偶；冷結補償，保證85°C (185°F)以下滿足準確度；通道獨立校準；提供的軟件能夠?qū)崿F(xiàn)記錄器和熱電偶修正因子。提供校準證書。替代TI0031。只兼容v7.0 Insight軟件。


TI0080 傳感器接口XL2 (8通道)
直接連接至MemoryPaq XL2 (MP0050)。溫度范圍：-200°C至1,370°C (-328°F至2498 °F)；準確度±0.3°C (±0.54°F)；K型熱電偶；冷結補償，保證85°C (185°F)以下滿足準確度；通道獨立校準；提供的軟件能夠?qū)崿F(xiàn)記錄器和熱電偶修正因子。提供校準證書。替代TI0032。只兼容v7.0 Insight軟件。


DI3000 OvenTracker XL2雙路接口模塊(DIB)
允許兩個傳感器接口XL2單元與單個MemoryPaq XL2配合使用。將通道配置從6路擴展至16路。只兼容TB0083隔熱箱。


CI1150 Oven XL2計算機USB連接線
直接連接至MemoryPaq XL2，實現記錄器復位、下載或?qū)崟r(shí)數據收集。只兼容v7.0Insight軟件，帶自動檢測功能。
CH0070 Datapaq充電器——XL2、Q18/Q4、Tpaq21、Multipaq21、Datapaq11和DP9000配合MP0050對鎳氫(NiMH)電池進行充電。直接連接至MemoryPaq XL2，在不到2個小時的充電時間內可實現大約50個小時的使用時間。

MP0050 MemoryPaq XL2數據記錄器軟件
SW5000-P OvenTracker 爐溫跟蹤系統 Insight軟件專業版 (英文)
SW5000-B OvenTracker 爐溫跟蹤系統 Insight軟件基本版 (英文)
包括用戶手冊和快速參考指南。
兼容Oven Tracker XL2,Q18和Tpaq21數據記錄器。
兼容Windows 2000、XP、Vista。
不適合于WindowsV3.1、95、NT4、98、ME。


SW5000-P+ OvenTracker 爐溫跟蹤系統 Insight軟件專業版 (其它語言)
SW5000-B+ OvenTracker 爐溫跟蹤系統 Insight軟件基本版 (其它語言)
包括用戶手冊和快速參考指南。
兼容Oven Tracker XL2,Q18和Tpaq21數據記錄器。
法文SW5001、德文SW5002、西班牙文SW5003、葡萄牙文SW5004、
日文SW5005、簡體中文SW5006、意大利文SW5007、韓文SW5008、
斯洛伐克文SW5009、捷克文SW50010、繁體中文、SW50011、俄文
SW50012、越南文SW50014。


UG5000-P
較早版本升級至OvenTracker 爐溫跟蹤系統 Insight軟件專業版軟件升級(英文)UG5000-B
較早版本升級至OvenTracker 爐溫跟蹤系統 Insight軟件基本版軟件升級(英文)包括用戶手冊和快速參考指南。不含通信電纜兼容Oven Tracker XL2,Q18和Tpaq21數據記錄器。


UG5000-P+
較早版本升級至OvenTracker 爐溫跟蹤系統 Insight軟件專業版 (其他語言)
UG5000-B+
較早版本升級至OvenTracker 爐溫跟蹤系統 Insight軟件基本版 (其他語言)
包括用戶手冊和快速參考指南。不含通信電纜
兼容Oven Tracker XL2,Q18和Tpaq21數據記錄器。
法文SW5001、德文SW5002、西班牙文SW5003、葡萄牙文SW5004、
日文SW5005、簡體中文SW5006、意大利文SW5007、韓文SW5008、
斯洛伐克文SW5009、捷克文SW50010、繁體中文、SW50011、俄文
SW50012、越南文SW50014。


MP0050 MemoryPaq XL2數據記錄器隔熱箱
TB0090 標準隔熱箱
容納Oven Tracker XL2記錄器(6/8通道)
無硅酮/鋁結構。適合的散熱器1 x TB9950。
持續時間：1 h @ 300°C (575°F)，3 hr @ 200°C (400°F)，11 hr @ 100°C (200°F)。
外形尺寸(高x寬x長)：134mm x 187mm x 296mm (5.3in x 7.4in x 11.7in)
重量(含散熱器)：3.65kg (8lbs)


TB9950 標準XL2隔熱箱散熱器
容納Oven Tracker XL2記錄器(6/8通道)
填充相變材料的塑料鑄模。
相變溫度58°C (136°F)
重量：1.0kg (2.2lbs)


隔熱箱
TB0091-WH 纖小型隔熱箱(含散熱器)
容納Oven Tracker XL2記錄器(6/8通道)
過程：2片罐(IBO)；普通低高度、篩網烘烤爐。
便攜式系統，用于移動式噴涂。
無硅酮/鋁結構。適合的散熱器1 x TB9115B
持續時間：48 min @ 300°C (575°F)，105min @ 200°C (400°F)，270 min @ 100°C
(200°F)。
外形尺寸(高x寬x長)：104mm x 187mm x 296mm (4.1in x 7.4in x 11.65in)
重量(含散熱器)：3.2kg (7.0lbs)


TB0091-IT 纖小型隔熱箱(含插入托盤)
容納Oven Tracker XL2記錄器(6/8通道)
過程：2片罐(IBO)；普通低高度、篩網烘烤爐。
便攜式系統，用于移動式噴涂。
無硅酮/鋁結構。適合的插入托盤：1 x TB9121。
持續時間：35 min @ 300°C (575°F)，49 min @ 200°C (400°F)，106 min @100°C
(200°F)。
外形尺寸(高x寬x長)：104mm x 187mm x 296mm (4.1in x 7.4in x 11.65in)
重量(含插入托盤)：2.3kg (5lbs)


TB0080 高溫隔熱箱
容納Oven Tracker XL2記錄器(6/8通道)
過程：高溫噴涂固化應用，例如PTFE和Dacromet。
不銹鋼(304號)。適合的散熱器：1 x TB1001、1 x TB9115B.
持續時間：300 min @ 200°C (400°F)，120 min @ 400°C (750°F)，75 min @ 600°C
(1110°F)。
外形尺寸(高x寬x長)：150mm x 215mm x 335mm (5.9in x 8.5in x 13.2in)
重量(含散熱器)：8.8kg (19.4lbs)


TB0081 長加熱時間隔熱箱
容納Oven Tracker XL2記錄器(6/8通道)
過程：鋁老化/長期低溫固化。單次不中斷運行監測完整的汽車噴涂固化生產線。(電
泳涂裝、底漆、底涂層、表面烤漆)。
無硅酮/不銹鋼(304號)。適合的散熱器：1 x TB1001、1 x TB9963.
持續時間：6 h @ 250°C (475°F)，9 hr @ 200°C (400°F)，13 hr @ 150°C (300°F)，
24 h @ 100°C (200°F)。
外形尺寸(高x寬x長)：182mm x 236mm x 370mm (7.2in x 9.3in x 14.6in)
重量(含散熱器)：11.5kg (25.3lbs)


TB5010-XL IP65防水隔熱箱
容納Oven Tracker XL2記錄器(6/8通道)
過程：烘干爐或者系統可能會經過水淋/漂洗的過程。不銹鋼(304號)。
適合的散熱器：1 x TB9963。
持續時間：10 h @ 100°C (200°F)，3.75 hr @ 200°C (400°F)，2.5 hr @ 250°C
(475°F)。
外形尺寸(高x寬x長)：100mm x 219mm x 393mm (3.9in x 8.6in x 15.5in)
重量(含散熱器)：6.0kg (13.2lbs)


隔熱箱
TB0083 DIB隔熱箱(XL2 8-16通道)
容納Oven Tracker XL2記錄器雙接口模塊(DIB)
過程：汽車組裝。在優化分析需要最多16路通道的噴涂生產線期間，進行監測。
無硅酮/不銹鋼(304號)結構。適合的散熱器：1 x TB9960。
持續時間：1 h @ 300°C (575°F)，3 hr @ 200°C (400°F)，11 hr @ 100°C(200°F)。
外形尺寸(高x寬x長)：144mm x 172mm x 390mm (5.7in x 6.8in x 15.4in)
重量(含散熱器)：5.95kg (13.1lbs)


TB1001 散熱器
填充相變材料的不銹鋼外殼。
58°C (136°F)時相變。
重量1.0kg (2.2lbs)。


TB9115B 散熱器
用于TB0091-WH和TB0080的散熱器，容納XL2記錄器(6/8通道)。
填充相變材料的不銹鋼外殼。58°C (136°F)時相變。
重量：1.1kg (2.4lbs)。


TB9960 散熱器
用于XL2記錄器用TB0083 XL2隔熱箱內的散熱器(12-16通道)。
填充相變材料的不銹鋼外殼。48°C (118°F)時相變。
重量：1.45kg (3.2lbs)。


TB9963 散熱器
用于XL2記錄器的TB5010-XL和TB0081隔熱箱內的散熱器。
填充相變材料的不銹鋼外殼。58°C (136°F)時相變。
重量：1.5kg (3.3lbs)。
SC0084 固定夾(8件裝)
“R”型夾，用于鎖定隔熱箱。
用于TB0090/TB0091/TB0080/TB0081/TB0083。


熱電偶

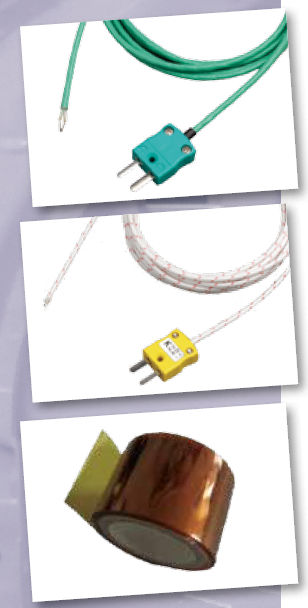

接點外露式熱電偶
粘貼、點焊或直接焊接至部件，用于測量襯底溫度。亦可用于測量環境溫度。
PA0063 1.5m (5ft) PTFE絕緣電纜，最高265°C (509°F)
PA0065 2.0m (6ft) PTFE絕緣電纜，最高265°C (509°F)
PA0064 3.0m (10ft) PTFE絕緣電纜，最高265°C (509°F)
PA0071 8.0m(26ft) PTFE絕緣電纜，最高265°C (509°F)
PA0180 3.0m (10ft) 玻璃纖維電纜，最高500°C (930°F)
PA0182 1.5m (5ft) 玻璃纖維電纜，最高500°C (930°F)
PA0181 2.0m (6ft) 玻璃纖維電纜，最高500°C (930°F)


HT0090 高溫膠帶
9m (30ft)卷，用于固定接點外露式和貼片熱電偶(壓力敏感硅酮膠)。
最高溫度400°C (750°F)。
僅限特定地區提供。請聯系Datapaq。
CS2090 無硅酮高溫Kapton貼片
用于汽車應用中固定接點外露式和貼片熱電偶。
最高溫度200℃ (400°F)。200mm x 300mm (7.9in x 11.8in) Kapton貼片，帶壓力
敏感丙烯膠。用戶自裁大小。使用之前揭掉背面的紙。僅限特定地區提供。請聯系
Datapaq。


PA0980 MicroMag 磁性熱電偶支架
設計用于將接點外露式熱電偶固定在金屬襯底，用于空氣測量(如圖所示)，或者配合
高溫膠帶測量襯底溫度。兼容輕和重型PTFE貼片、玻璃纖維和礦物質絕緣接點外露
式熱電偶。不含熱電偶。


黏性貼片熱電偶
利用貼片和/或高溫膠帶(HT0090)直接粘在輕規格金屬或塑料上。非常適合于要求快
速響應情形或紅外加熱(IR)過程。
PA0060 1.5m (5ft) PTFE絕緣電纜，最高265°C (509°F)
PA0062 3.0m (10ft) PTFE絕緣電纜，最高265°C (509°F)


Micro Mag空氣熱電偶
采用強釤鈷磁鐵直接安裝在含鐵襯底，直徑僅17mm (0.7in)。非常適合于測量狹窄
凹槽中的空氣溫度。
PA0995 1.5m (5ft) PTFE絕緣電纜，最高265°C (509°F)
PA0996 3.0m (10ft) PTFE絕緣電纜，最高265°C (509°F)
PA0999 6.0m (20ft) PTFE絕緣電纜，最高265°C (509°F)
熱電偶
Micro Mag表面熱電偶
采用強釤鈷磁鐵直接安裝在含鐵襯底，直徑僅17mm (0.7in)。非常適合于測量狹窄
凹槽中的襯底溫度。
PA0973 1.5m (5ft) PTFE絕緣電纜，最高265°C (509°F)
PA0974 3.0m (10ft) PTFE絕緣電纜，最高265°C (509°F)
PA0975 6.0m (20ft) PTFE絕緣電纜，最高265°C (509°F)
磁性表面熱電偶
直接安裝在扁平含鐵襯底上，用于測量襯底溫度。
PA0053 1.5m (5ft) PTFE絕緣電纜，最高265°C (509°F)
PA0054 3.0m (10ft) PTFE絕緣電纜，最高265°C (509°F)
PA0050 6.0m (20ft) PTFE絕緣電纜，最高265°C (509°F)
磁性空氣熱電偶
直接安裝在扁平含鐵襯底上，用于測量空氣/環境溫度。
PA0055 1.5m (5ft) PTFE絕緣電纜，最高265°C (509°F)
PA0056 3.0m (10ft) PTFE絕緣電纜，最高265°C (509°F)
PA0059 6.0m (20ft) PTFE絕緣電纜，最高265°C (509°F)
墊圈式熱電偶
直接擰在大型金屬襯底上。
PA0081 1.5m (5ft) PTFE絕緣電纜，最高265°C (509°F)
PA0082 3.0m (10ft) PTFE絕緣電纜，最高265°C (509°F)
夾式表面熱電偶
加載不含鐵的部件上，用于測量襯底溫度。
PA0011 1.5m (5ft) PTFE絕緣電纜，最高265°C (509°F)
PA0012 3.0m (10ft) PTFE絕緣電纜，最高265°C (509°F)
PA0016 6.0m (20ft) PTFE絕緣電纜，最高265°C (509°F)
PA1710 1.5m (5ft) 玻璃纖維絕緣，帶有不銹鋼外包層。
夾式空氣熱電偶
夾在不含鐵的部件上，用于測量空氣/環境溫度。
PA0021 1.5m (5ft) PTFE絕緣電纜，最高265°C (509°F)
PA0022 3.0m (10ft) PTFE絕緣電纜，最高265°C (509°F)
PA0025 6.0m (20ft) PTFE絕緣電纜，最高265°C (509°F)
PA1720 1.5m (5ft) 玻璃纖維絕緣，帶有不銹鋼外包層。
熱電偶
AluClamp表面熱電偶
用于鋁制車頂/引擎蓋。安裝在鋁材邊沿，或者任何不含鐵板材上，實現表面溫度測
量。臂長為300mm (12in)。
PA1351 1.5m (5ft) PTFE絕緣電纜，最高265°C (509°F)
PA1352 3.0m (10ft) PTFE絕緣電纜，最高265°C (509°F)
IRMag表面熱電偶
磁性熱電偶，設計用于在IR固化路中測量含鐵襯底。
使用方便，熱電偶響應時間快。非常適合汽車IR維修烘烤爐。高溫電纜，防止受IR
發射器組的損壞。
PA1361 1.5m (5ft)不銹鋼包層，玻璃纖維絕緣電纜。最高400°C (750°F)
PA1362 3.0m (10ft)不銹鋼包層，玻璃纖維絕緣電纜。最高400°C (750°F)


備件
PA0980 MicroMag安裝架
PA1371 1.5m (5ft)替代電纜和電纜導架
PA1372 3.0m (10ft)替代電纜和電纜導架
鋁制汽車熱電偶
設計用于測量鋁制車身的表面溫度。帶彈簧的線軸可安裝至車身內任何凹槽處。彈
簧鋼臂可調節，將溫度傳感器定位在車身外部。
PA0030 鋁制車身帶彈簧活動熱電偶安裝架
PA0032 鋁制車身表面熱電偶臂套件
1.5m (5ft)絕緣電纜。最高265℃ (509°F)
PA0033 鋁制車身表面熱電偶臂套件
3.0m (10ft)絕緣電纜。最高265℃ (509°F)
設計用于測量鋁制車身的空氣溫度。帶彈簧的線軸可安裝至車身內任何凹槽處。
PA0030 鋁制車身帶彈簧熱電偶安裝架
PA0036 鋁制車身空氣臂套件
1.5m (5ft)絕緣電纜。最高265℃ (509°F)
PA0037 鋁制車身空氣臂套件
3.0m (10ft)絕緣電纜。最高265℃ (509°F)
PA2050 熱電偶電纜理線器
使電纜保持平順，避免纏繞和打結。
方便識別熱電偶。固定多達8根電纜。

熱電偶
PA2051 熱電偶ID標簽(8件裝，編號1至8)
鋁ID標簽，安裝在熱電偶電纜的傳感器端，可清晰識別熱電偶通道編號，尤其在隔
熱箱閉合時。
PA2052 掛式安裝條
從隔熱箱垂下的軟鋼條，固定夾式熱電偶，方便安全運送。還為夾式或磁性熱電偶
提供了整潔的存放位置。
CC0050 適用于XL2的軟攜包
設計用于儲存和搬運Oven Tracker XL2標準系統(TB0090和TB0091)。配合背帶使
用，方便、舒適。
CC0057 XL2用硬質儀器箱
設計用于儲存和搬運Oven Tracker XL2標準系統(TB0090和TB0091)。非常適用于空
運。堅固、可上鎖、防水，把手舒適。
文檔
XL2快速參考指南(QRG)
MA5650A英文、MA5651A德文、MA5652A法文、MA5653A西班牙文、MA5654A，葡萄牙文、MA5655A意大利文、MA5656A簡體中文、MA5657A日文、MA5658A，韓文、MA5659A斯洛伐克文、MA56510A捷克文、MA56511A繁體中文、MA56515A越南文
XL2用戶手冊，MA5150A英文、MA5151A德文、MA5152A法文、MA5153A西班牙文、MA5155A意大利文、MA5156A簡體中文、
