正確的布線對于確保分支電路的安全和性能至關重要。從安全角度來看，電擊危險和火災主要是由于保護裝置（如GFCIs）安裝不當或故障造成的。從性能角度來看，電氣設備和高科技設備在住宅和商業(yè)建筑中隨處可見。它們需要可靠的電源來正常運行和發(fā)揮功能，以確保其壽命。
該裝置僅設計用于120伏交流火線和地線。如果美國電力系統中的插座錯誤連接到240 VAC，它將受到保護，但應立即拔掉插頭，并且在電壓糾正之前不進行測試。顯然，這不適用于標準電壓為240
H至n的國家，該裝置不用于也不適合用于120 VAC、60赫茲以外的任何其他用途。

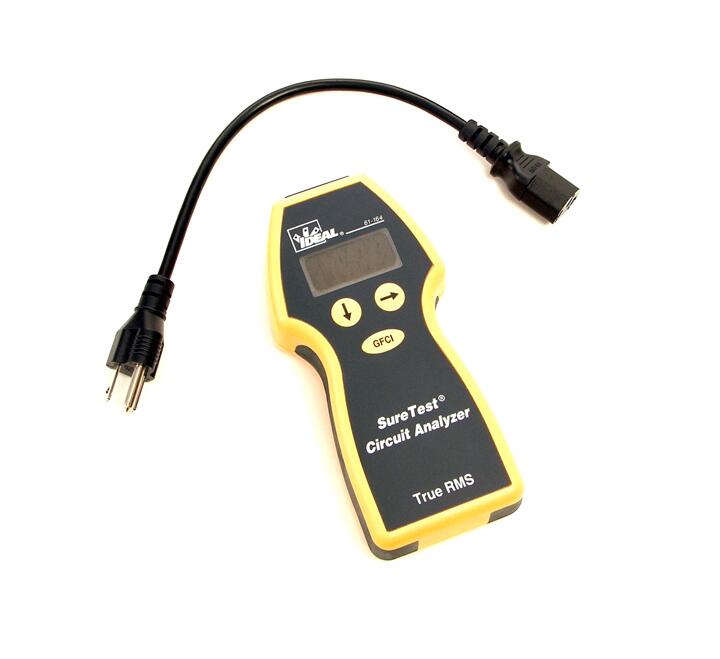

PGT SureTest電路分析儀
根據ANSI/ESD S6.1測試交流電路的阻抗
設計用于120伏交流火線零線和地線
根據ANSI/ESD S6.1測量接地阻抗
根據ANSI/ESD S6.1驗證中性線和接地線
驗證火線和零線沒有顛倒
驗證火線和設備地線沒有接反
線電壓
真有效值
峰值電壓
接地至中性電壓
頻率
火線和零線阻抗
識別虛假（盜版）理由
測試GFCIs和EPDs是否正常運行
識別三線插座中的正確接線
符合ANSI/ESD S6.1的要求。
Prostat PGT-61-164電路分析儀PGT SureTest
|
Characteristics |
Ranges |
Resolution |
Basic Accuracy2 |
|
Line Voltage |
85.0 - 265.0 VAC |
0.1V |
1.0% ± .2V |
|
Peak Line Voltage |
121.0 - 354.0 VAC |
0.1V |
1.0% ± .2V |
|
Frequency |
45.0 - 65.0 Hz |
0.1Hz |
1.0% ± .2Hz |
|
% Voltage Drop |
0.1% - 99.9% |
0.1% |
2.5% ± .2% |
|
Voltage Loaded |
10.0 - 132.0 VAC |
0.1V |
2.5% ± .2V |
|
Neutral-Ground V |
0.0 - 10.0 VAC |
0.1V |
2.5% ± .2V |
|
Impedance - Hot |
0.00 ? - 3.00 ? |
0.01 ? |
2.5% ± .02 ? |
|
Neutral, & Ground |
> 3 ? |
|
Unspecified |
|
GFCI Trip Time |
1mS to 6.500S counter |
1 mS |
1.0% ± 2mS |
|
GFCI Trip Current |
6.0 - 9.0 mA |
0.1 mA |
1.0% ± .2mA |
|
EPD Trip Current |
30.0 - 37.0 mA |
0.1 mA |
1.0% ± .2mA |
|
Estimated Load on Line |
1.00 – 20.0A |
0.1A |
Unspecified |
Prostat PGT-61-164電路分析儀PGT SureTest
|
Characteristics |
|
|
Display |
128 x 64 OLED with backlight |
|
Display update for Volt |
Less than 2.5 times Second |
|
Over-range Indication on all functions |
Display “OL” |
|
Operating Environment |
32°F to 122°F (0°C to 50°C) at <80%RH |
|
Storage Environment |
32°F to 122°F (0°C to 50°C) at <80% RH |
|
Altitude |
6561.7 ft (2000m) |
|
Case Construction |
ABS UL 94V/0/5VA rated |
|
Dimensions (LxWxD) |
6.4” x 3.0” x
1.4” |
|
Weight |
9.4 oz (267g) |
|
Safety |
UL61010B-1, Cat
III-300V |
|
Warranty |
2-year warranty |
