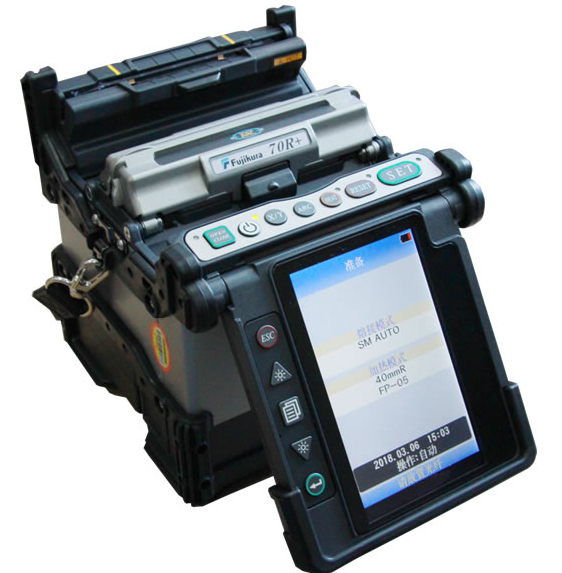

Fujikura 70R+帶狀光纖熔接機

全世界最快的熔接以及加熱時間
- 在SM-FAST模式下11秒完成熔接
- 使用FP-04(T)熱縮管18秒完成加熱
創新的攜帶箱設計
- 為方便施工而設計
- 可拆卸的工作臺
長壽命 / 低損耗
- 一塊鋰電池可以完成120次的熔接以及加熱
- 電極棒壽命維持放電1500次以上
- 不需要反光鏡的觀測系統
精簡的操作步驟 / 自動化的機械結構
- 自動開關的防風罩
- 自動開關的加熱器
環境適應能力
- 全世界首創的“76cm / 六方向”防摔
- 防塵、防雨設計
新增加藍牙連接功能，可控制CT50切割刀自動旋轉刀面
Fujikura 70R+帶狀光纖熔接機

光纖對準方式	包層對準
適用光纖類型	SMF(G.652),  MMF(G.651),  DSF(G.653),  NZDSF(G.655),  BIF(G.657)
光纖芯數	單芯, 2, 4, 5, 6, 8, 10, 12
包層直徑	125um
涂覆層直徑	單芯：160um~3mm，帶狀：250~400um
光纖切割長度	10~13mm
熔接 / 加熱模式	100個熔接模式和30個加熱模式
熔接損耗	0.05dB (SM), 0.02dB(MM), 0.08dB(DSF), 0.08dB(NZDS)
熔接/加熱時間	使用SM FAST熔接模式11秒 / 加熱標準FP-04(T)熱縮管18秒
熔接結果存儲	2000個最新記錄，100個熔接圖像
光纖觀察方式和放大倍數	兩軸觀測的4.73英寸液晶顯示器
	X/Y單獨顯示或同時顯示，放大35~90倍
拉力試驗	1.96~2.25N
對應熱縮管	60mm, 40mm和藤倉系列微型套管
滿電狀態下熔接加熱次數	使用BTR-09電池可以維持120次的熔接加熱循環（4000mAh大容量鋰電池）
電極棒壽命	熔接1500芯以上
通信接口	Mini-USB用于PC連接
無線連接	無線連接標準：Bluetooth4.1，OS: Android5.0及以上、ios8.0或以上（iPhone6以上）
尺寸 / 重量	146W x 159D x 150H (mm) / 2.5kg (包括電池)
操作條件	海拔：0~3,660m高于海平面，風速：15m/s
	溫度：-10~+50℃，濕度：0~95%RH
三防性能	防震：76cm高度六方向的自由墜落
	防雨：降水量10mm/h的情況下淋10分鐘，IPX2標準
	防塵：暴露于灰塵中（0.1~500um直徑的硅酸鋁顆粒），IP5X標準

Fujikura 70R+帶狀光纖熔接機

主機及附件
說明	型號	數量
熔接機主機	70R+	1臺
高精度光纖切割刀	CT50	1把
電池	BTR-09	1塊
電池充電線	DCC-18	1根
交流適配器	ADC-18	1個
交流電源線	ACC-17	1根
光纖夾具	FH-50-XX	2對
加熱剝皮鉗	RS-02	1把
螺絲刀	SD-01	1把
酒精泵	AP-01	1個
攜帶箱/工作臺	CC-30	1個
備用電極棒	ELCT2-20A	1對
使用手冊和軟件CD	M-70+	1張
USB數據線	USB-01	1根
熱縮管承載器	SL-01	1個
警示與注意手冊	W-70-E	1份
快速操作指南	Q-70R+	1份
