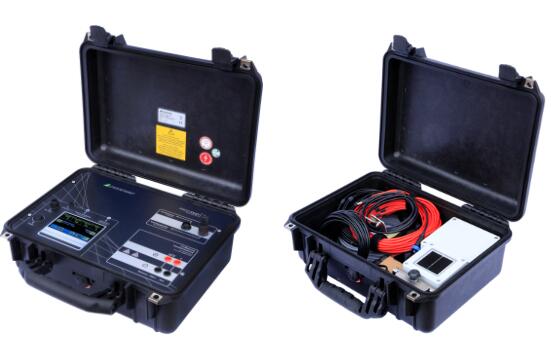

1500V組件功率及IV曲線測試儀Profitest PV 1500

Profitest pv 1500可測量1500V光伏組件以及組串或陣列的IV曲線，通過專利程序, 該設備可以直接在光伏系統的安裝位置測量和計算峰值功率 Ppk、串聯電阻Rs 和 并聯電阻Rp。計算結果和圖表可以顯示在內部彩色的TFT 顯示屏上。因此,光伏系統的質量控制可以快速、經濟地進行。這種簡單而有意義的實際檢查服務于客戶的要求, 也符合安裝程序的要求。


除此之外 Profitest pv 1500也適合作為研究和開發(fā)目的的工具。
PROFITEST PV特點
■ 開路電壓最高1500V，短路電流最大20A
■ 大功率容性負載使得測試時間極短0.02-2s，確保高精度結果
■ 內置多種組件信息無需現場輸入，節(jié)省時間
■ 堅固的塑料外殼, 防水, 防震, 防塵 (IP67)
■ 彩色觸屏操作系統，32位工業(yè)級PC
■ 閃存數據存儲 512MB (足以進行1000次以上測量)
■ 采樣率最大值：100kHz, 分辨率12位
■ 4線法測量, 避免了電壓測量中的系統誤差
■ 適合陽光下測量的彩色TFT 顯示屏, 帶 led 背光, 分辨率 480 x 272像素, 高對比度
■ 使用 ms-windows®應用程序進行操作和分析, 通過獨立的 usb 進行通信
■ 電壓供應鋰離子電池 11.25 v/8.8 ah/99.6 wh (連續(xù)運行約 8 h )
■ 測量周期：單次測量 0.02秒 (100 組測量值)
■ 輻照度參考傳感器集成 pt1000 溫度傳感器
■ 可選額外測背面溫度傳感器
■ 測量儀器自動選擇最佳測量量程
