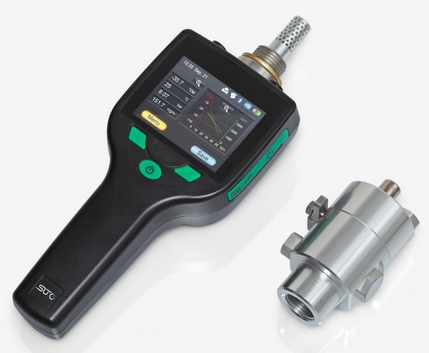

希爾思便攜式露點儀S505

非常感謝你決定選擇便攜式露點儀S505. 請在安裝和啟動設備之前仔細閱讀本安裝和操作手冊，并按照我們的建議。在仔細研究上述說明的情況下保證便攜式露點儀S505的無風險操作和正確的運作。

新儀器希爾思便攜式露點儀S505是理想的便攜式服務儀器，用于所有類型干燥機的露點測量，低至-80°Ctd露點。
3.5” 寸觸摸屏圖形顯示，使操作非常容易.
彩色測量曲線的圖形顯示獨一無二.
適用測量當前露點和圖形顯示露點曲線/較長時間內干燥機的轉換運行狀態。
高達1億的測量值可存儲日期和測量點名稱.
測量數據可通過 USB stick 或 USB 電纜傳輸?shù)接嬎銠C上..

希爾思便攜式露點儀S505額外增加一個自由分配的傳感器輸入.
除了內部露點測量，一個另外可選的傳感器連接像例如:
? 壓力傳感器
? 流量傳感器, VA400/420
? 溫度傳感器 Pt100, 4..20 mA
? 另外露點傳感器
? 有效功率計
? 可選第三方傳感器帶一下型號:0...1/10 V, 0/4...20 mA, Pt100, Pt1000, pulse, Modbus

希爾思便攜式露點儀S505應用范圍:?
壓縮空氣: 冷凍式,膜式, 吸附式干燥機
工業氣體: 殘余水分測量，像N2, O2 等
塑料行業: 冷凍式干燥機醫用壓縮空氣/呼吸氣體

希爾思便攜式露點儀S505安裝 , 測量和維護
1. 測量點的準備
讓壓縮空氣溢出采樣點在測量之前，以除去冷凝液和顆粒。
這避免弄臟 DP 500 / DP 510 和測量室。
停滯的空氣會導致較長的調整時間。.
如果在測量點處有冷凝水，請檢查壓縮空氣的情況在測量之前。
2. 打開便攜式露點儀S505并等待初始化已完成。請遵守本章的 "操作".
3. 連接測量室擰入便攜式露點儀S505，通過快速接頭連接到測量點。
4. 等到便攜式露點儀S505的顯示值穩定，根據測量點的位置，這可能需要 15 分鐘
5. 測量后從測量點快速耦合接頭拔出測量室。關閉DP 500 / DP 510，如果你不想進行更多的測量測量不用測量室, 連接通過外螺紋 G1/2’’

1. 測量點的準備
確保測量點是干燥的.請檢查采樣點在測量之前.如果在測量點處有冷凝水，請檢查壓縮空氣的情況在測量之前。
2. 擰上便攜式露點儀S505 (不用連接測量室)到測量點 (通過外螺紋 G1/2“).安裝應使用扳手平 (SW27)!
3. 打開便攜式露點儀S505并等待初始化完成。.請遵守本章 "操作".
4. 壓力緩慢裝載測量點.
5. 等到便攜式露點儀S505的顯示值穩定，根據測量點的位置，這可能需要15 分鐘.
6. 測量后，請從測量點慢慢排出壓力 。
7.從測量點拆除便攜式露點儀S505. 拆卸儀器應使用扳手(SW 27)!
8. 如果您不需要進行更多的測量，請關閉

希爾思便攜式露點儀S505測量在合成顆粒干燥機

合成顆粒干燥機通常在毫巴范圍的微小正壓工作。。使用在這個工況的應用, 通過一個輕微的超壓測量室，
用于合成顆粒干燥機測量室 (Order Nr. 0699.3490).由于在合成顆粒干燥機中的空氣溫度也非常高，空氣供給從合成顆粒干燥機到測量室通過相應長的聚四氟乙烯軟管 (推薦長度1-2 m), 其作用如一個冷卻段。
注意，測得的空氣溫度在DP 500如果可能保持低于40 ° C, 否則請使用一個較長的聚四氟乙烯軟管作為冷卻段。空氣進入測量室通過接口A (空氣進口). 在空氣出口, 聚四氟乙烯軟管長度最少80 cm. 這是防止潮濕的環境空氣倒流回測量室。

希爾思便攜式露點儀S505維護
清洗傳感器
傳感器可用通過在蒸餾水或異丙醇小心擺動清洗。
備注:
請勿觸摸感應墊的表面.
避免對傳感器的機械沖擊 (如.海綿或刷子).如果傳感器是非常受污染的，只能由制造商進行檢查和維護。
希爾思便攜式露點儀S505校準 / 調整
測量儀器我們推薦一個年度的校準和必要的調整在制造商。請遵守所附的檢驗證書
