Megger DET2-3系列接地電阻測試儀應用
我們已經知道接地電阻是用來衡量接地狀態是否良好的一個重要參數，測試的是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻。這包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻，以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻。所以，測試方法的選擇至關重要。今天，我們主要來談?wù)摬煌慕拥仉娮铚y(cè)試方法。

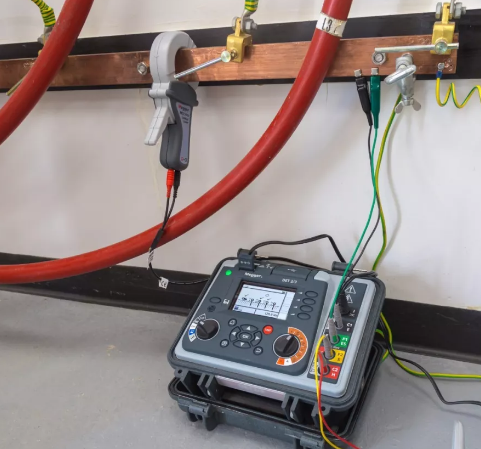

Megger DET2-3系列接地電阻測試儀應用

1、兩線法：
兩點法是根據接地電阻的定義直接用伏安法測量，適用于小型接地裝置，例如金屬管道系統、且管道接頭未經絕緣處理的單根垂直接地極的測量。兩點法測得的結果為待測接地極和測量電流極的接地電阻之和，因此要求被測接地電阻要遠遠大于電流極的電阻。

測量原理包括使用一個適當?shù)碾娫碐注入一個交流電流(I)通過輔助電極H并回到接地電極E。接地電極E和大地上電勢為0的點之間的電壓使用另一個輔助電極S測得。然后可以通過分開的電壓測量和恒定的電流注入計算出電阻。
這種方法可靠性和誤差都較大，它對于快速測試連接點之間的連接和導體是最有效的。不過現在電力系統已經基本很少使用。

2、三線法：
三線法是在兩線法的基礎上再增加一個輔助電極，分別測量?jī)蓪?shí)驗電極和接地裝置之間的串聯接地電阻，通過求解得出接地極的接地電阻。三點法是最徹底，最可靠的測試方法，用于測量已安裝接地電極的接地電阻。

這個方法需要使用2個輔助電極(地樁)來注入電流并提供0 V電勢參考。使用四端子測試儀，儀器上的P1和C1端子跳線并連接到被測接地電極，同時C2參考桿盡可能遠離被測電極直接插入接地。然后，潛在參考點P2以一定數量的點驅入到地中，大致在C1和C2之間的直線上。記錄每個P2點的電阻讀數。

3、四線法：

四線法是在三線法的基礎上在被測電極附近再插入一個輔助電壓極，這樣可以有效地消除引線上產生的互感。該方法是最常用于測量土壤電阻率的方法，這對于設計電氣接地系統很重要。在這種方法中，四個小尺寸的電極以相同的深度和相等的距離(直線)插入土壤中，并進行測量。

土壤的水分和鹽含量從根本上影響其電阻率。土壤電阻率測量也會受到現有附近接地電極的影響。與土壤接觸的埋藏導電物體如果足夠接近以改變測試電流模式，則會使讀數沒有意義。

4、選擇性四線法：
當使用傳統的三線或四線法測量并聯接地系統時，注入接地系統的測量電流會分配于不同接地。這意味著無法確定給定接地電極的電流大小，所以它的電阻不能確定。此時，這個電流是被測接地系統中的總電流，測得的全部接地電阻相當于全部并聯接地電極的電阻。

為了消除并聯接地電極的影響，有一個可變的四線選擇性測量方法。除了增加一個測量被測接地上精確電流的電流鉗之外，其它原理都是相同的。測得數值的準確性是可以保證的。

5、單鉗法：
單鉗法的獨特之處在于它能夠在不斷開地面系統的情況下測量電阻。它快速，簡便，并且還包括測量中的接地和整體接地連接電阻。

通過將測試儀連接在被測接地電極周圍進行測量，類似于使用萬用表電流鉗測量電流的方法。測試儀通過發射線圈施加已知電壓而無需直接電連接，并通過接收線圈測量電流。

6、雙鉗（無樁）法：
雙鉗法，也可以稱之無樁法，其設置快速、便捷。為了測量接地阻值和接地電流，簡單地鉗連接至接地的電纜。接地回路電阻鉗表包含兩個線圈：一個“發出”線圈和一個“接收”線圈。

介紹測試方法的，而對我們來說適用才是最可靠最有效的，因此，在接地電阻測試時，要“對癥下藥”。Megger研發的DET2-3，是目前最先進的接地電阻測試儀，包含所有的測試方法選項，小小的儀器，有大大的內涵哦！
