奧林巴斯 Magna-Mike8600 測厚儀

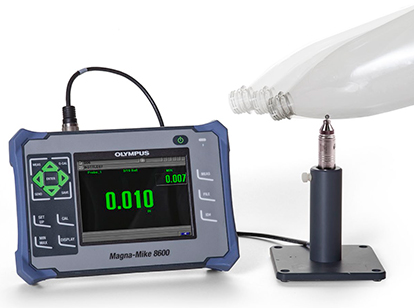

奧林巴斯 Magna-Mike8600 測厚儀是一款利用簡單的磁法對非鐵性材料進行可靠且重復性極高的厚度測量的便攜式測厚儀。奧林巴斯 Magna-Mike8600 測厚儀的操作非常簡單。測量時，在被測材料的一側按住或移動磁探頭，在材料的另一側放上或在容器里放入一個小目標鋼珠（或目標圓盤、目標鋼線）。探頭的霍爾效應傳感器測量探頭端部到目標鋼珠的距離。測出的距離即刻被作為厚度讀數以容易辨讀的數字形式顯示在屏幕上。
奧林巴斯 Magna-Mike8600 測厚儀新添特性
三種堅固耐用的新型探頭設計：
  --平直型、直角型和薄型關節式
可更換防磨端
  --標準型、鑿尖型及加強型防磨端（僅用于86PR-1和86PR-2）
更多的目標選擇
  --4.76毫米和6.35毫米的目標磁珠
  --直徑為1.14毫米和0.66毫米的鋼線目標
更大的厚度測量范圍，可達25.4毫米
更大的彩色VGA顯示
RS-232、USB和VGA輸出
快速測量更新率：60 Hz
容量擴充了的字母數字式數據記錄器
保存校準文件，并可調用所存儲的校準文件
可將文件以.txt和CSV格式導出到microSD卡中
新附件盒（校準盒）
  --標準試塊，厚度可達9.1毫米
  --擴展的范圍，可達25.4毫米
  --圓盤目標盒
  --鋼線目標盒
  --薄型探頭盒

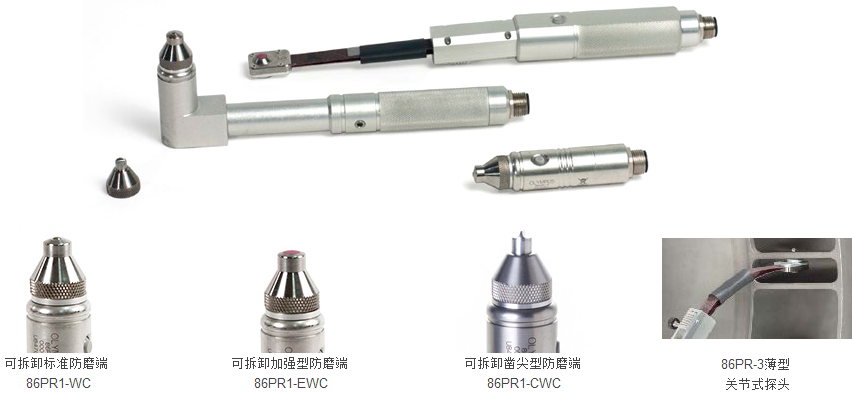

奧林巴斯 Magna-Mike8600 測厚儀三種新型探頭設計
Magna-Mike提供平直型、直角型和薄型關節式三種磁性探頭。86PR-1和86-PR2探頭配有可替換防磨端，從而加強了探頭的耐久性，降低了更換探頭的費用。

奧林巴斯 Magna-Mike8600 測厚儀測量的厚度范圍在0.001毫米到25.4毫米之間
Magna-Mike為用戶提供了更多的目標選項，以加強儀器的測量性能。
奧林巴斯 Magna-Mike8600 測厚儀探頭參數

目標	最小厚度	最大厚度	精度
			基本校準	多點校準
86PR-1和86PR-2
1.58毫米鋼珠（80TB1）	0.001毫米	2.03毫米	4%	3%
3.17毫米鋼珠（80TB2）	0.001毫米	6.1毫米	4%	2%
3/16英寸（4.76毫米）鋼珠（80TB3）	0.001毫米	9.1毫米	3%	1%
6.35毫米鋼珠（80TB4）	0.001毫米	9.1毫米	3%	1%
4.76毫米磁珠（86TBM3）	4.06毫米	19.05毫米	3%	1%
6.35毫米磁珠（86TBM4）	4.06毫米	25.4毫米	3%	1%
12.7毫米平沿圓盤（80TD1）	0.001毫米	9.1毫米	3%	2%
6.35毫米V型沿圓盤（80TD2）	0.001毫米	6.0毫米	3%	2%
1.14毫米直徑鋼線（86TW1）	0.001毫米	12.7毫米	3%	2%
0.66毫米直徑鋼線（86TW2）	0.001毫米	6.1毫米
新型86PR-3薄型關節式探頭
1.58毫米鋼珠（80TB1）	0.001毫米	2.0毫米	4%	3%
3.17毫米鋼珠（80TB2）	0.001毫米	4.1毫米	4%	2%
0.66毫米直徑鋼線（86TW2）	0.001毫米	4.1毫米	3%	2%

注釋：86PR-1和86PR-2探頭的測量公差 = [（精度 × 厚度） + 0.0003毫米]；86PR-3探頭的測量公差 = [（精度 × 厚度） + 0.0025毫米)]

Magna-Mike8600測厚儀內置字母數字式數據記錄器
Magna-Mike裝有一個基于文件的擴展型字母數字式數據記錄器，用于方便地存儲和傳輸厚度讀數。
數據記錄器可以下述4種標準文件格式存儲厚度讀數：增量型、序列型、帶自定義點的序列型，及兩維柵格型。

  可使用WINXL直接將數據以單獨發送形式或文件發送形式傳送到Excel電子數據表中
  將數據發送到其它SPC程序中
  USB和RS-232兩個輸出
  將文件以.txt格式或CSV格式導出到可插拔microSD卡中
  創建機載報告
Magna-Mike8600測厚儀直接與Excel電子數據表連接
Magna-Mike 8600帶有RS-232和USB輸出，可使儀器將數據直接傳送到Excel電子數據表中。內置WINXL接口程序可以單獨發送形式或文件發送形式傳送厚度讀數。
奧林巴斯 Magna-Mike8600 測厚儀技術參數

一般規格	總體尺寸	236 mm x 167 mm x 70 mm  （9.3 in. x 6.57 in. x 2.76 in.）
	重量	1.68公斤，包括鋰離子電池
	鍵盤	英文、日文、中文、國際符號
	語言	英語、西班牙語、法語、德語、日語、漢語、葡萄牙語、瑞典語、挪威語、荷蘭語、波蘭語、俄語、匈牙利語、捷克語及意大利語
	數據存儲	機載2 GB MicroSD卡和可插拔的2 GB MicroSD卡
	電池供電時間（可選）	16小時（鋰離子)
	電源要求	AC主電源：100 VAC～120 VAC、200 VAC～240 VAC
	顯示器類型	全色VGA（640 x 480像素）透反彩色LCD
	顯示屏尺寸（寬 x 高，對角線）	117 mm x 89 mm, 146 mm  （4.62 in. x 3.49 in., 5.76 in.）
	最小/最大采集模式	以60 Hz速率進行采集
	顯示刷新率	4 Hz、8 Hz、16 Hz及20 Hz
	報警	高報警和低報警
	分辨率	0.1 mm（0.01 in.）、0.01 mm（0.001 in.）、0.001 mm（0.0001 in.）（取決于厚度范圍）
	數據記錄器	基于文件的內置字母數字?jǐn)?shù)據記錄器
探頭	86PR-1	標準平直型探頭，長82.30毫米，直徑為18.62毫米
	86PR-2	頭部為直角的探頭，58.84毫米 x　18.62毫米，長度為178.57毫米
	86PR-3	薄型關節式探頭，長度為241.3毫米
環境測試	防震動測試	通過了美軍標準MIL-STD-810G方法514.6程序I中規定的測試。
	防墜落測試	通過了美軍標準MIL-STD-810G方法516.6程序IV中規定的測試
	防撞擊測試	通過了美軍標準MIL-STD-810G方法516.6程序I中規定的測試。
	設計符合IP67標準	是
輸入/輸出	USB	USB 2.0外圍設備端口
	RS-232	有
	存儲卡	最大容量：2 GB可插拔MicroSD存儲卡
	視頻輸出	VGA輸出標準
	腳踏開關（可選）	可編程（保存、發送、測量或快速校準）
	工作溫度	-10 °C～50 °C

奧林巴斯 Magna-Mike8600 測厚儀標準套裝件

選擇探頭和探頭架（平直型、直角型或薄型）：
86PR-1 (U8470020)：標準探頭，其中包括
86PRS1 (U8771043)：由兩部分組合而成的探頭架。
86PR-2 (U8470028)：直角型探頭，其中包括
86PRS (U8771044)：由兩部分組合而成的直角探頭架。
86PR-3s (Q7800004)：薄型探頭，其中包括
86PRS3 (Q7800006) ：由兩部分組合而成的薄型探頭架。
86PC (U8801410)：用于86PR-1和86PR-2的探頭線纜。
WinXL (U8774010)：連接Excel的接口程序。
可從下面項目中選擇一種：
86ACC-KIT (U8771068)：標準校準盒，
86ACC-ER-KIT (U8771069)：擴展范圍的校準盒，或者
86ACC-PR3-KIT (Q7800005)：薄型校準盒。
EP-MCA：外接電源，帶充電器。
8600-MAN-CD (U8778535)：存有說明手冊的CD（所有語言）。
600-TC (U8780294)：塑料攜帶箱
可從下面項目中選擇一種：
600-C-RS232-5 (U8780299)：RS-232線纜
EPLTC-C-USB-A-6 (U8840031)：USB線纜
標準套裝的配置會根據用戶所在地區的不同而有所不同。要了解詳細情況，請與您所在地的經銷商聯系。
Magna-Mike8600測厚儀選購附件
86PR-3 (Q7800004)：薄型關節式探頭
600-C-VGA-5 (U8780298)：VGA輸出線纜
600-BAT-L-3 (U8051431)：充電鋰離子電池
85FSW (U8780127)：遠程腳踏開關
86PR-2 (U8470028)：直角型探頭
86PRS2 (U8771044)：用于86PR-2的由兩部分組合而成的探頭架
86PCC (U8780323)：用于86PR-1和86PR-2的盤繞線纜
86PR1-WC (U8780324)：用于86PR-1和86PR-2探頭的可更換防磨端
86PR1-CWC (U8780326)：用于86PR-1和86PR-2探頭的鑿尖型防磨端
86PR1-EWC (U8780344)：用于86PR-1和86PR-2探頭的加強型防磨端
80TB1 (U8771030)：目標鋼珠，1.58毫米
80TB2 (U8771031)：目標鋼珠，3.17毫米
80TB3 (U8771032)：目標鋼珠，4.76毫米
80TB4 (U8771022)：目標鋼珠，6.35毫米
80TD1 (U8771034)：目標圓盤，平沿
80TD2 (U8771035)：目標圓盤，V型沿
86TBM3 (U8771039)：目標磁珠，4.76毫米
86TBM4 (U8771040)：目標磁珠，6.35毫米
86TW1 (U8771041)：目標鋼線，直徑為1.14毫米
86ACC-ER-KIT (U8771069)：擴展校準盒
86ACC-W-KIT (U8771070)：鋼線目標校準盒
86ACC-D-KIT (U8771071)：圓盤目標校準盒
86ACC-PR3-KIT (Q7800005)：薄型探頭校準盒
80CAL-NIS (U8771011)：可追溯到NIST的標準校準試塊（一套6個）
