UM-4DL穿透涂層帶存儲超聲波測厚儀 應用范圍: 可以測量金屬材質、管道、壓力容器、板材(鋼板、鋁板)、塑料、鐵管、PVC管、玻璃等其他特殊材料的厚度;也可以測量工件表面有油

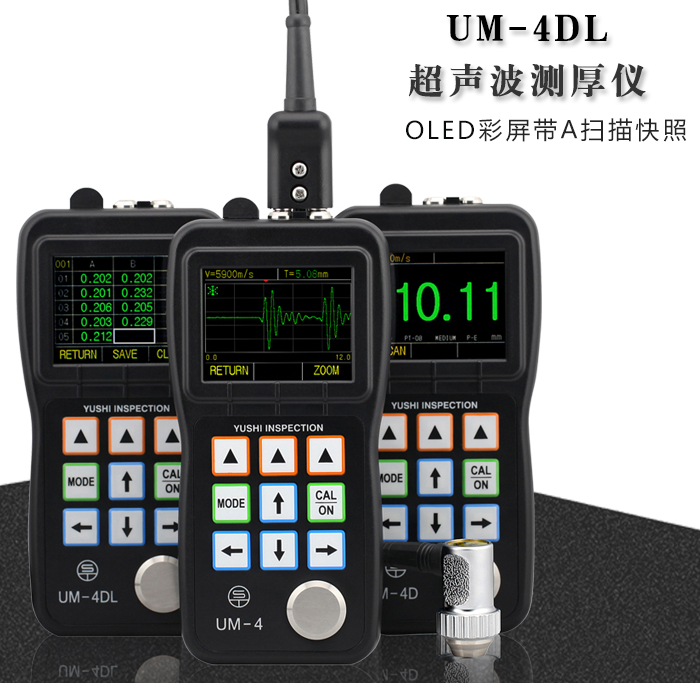

UM-4DL穿透涂層帶存儲超聲波測厚儀
應用范圍: 可以測量金屬材質、管道、壓力容器、板材(鋼板、鋁板)、塑料、鐵管、PVC管、玻璃等其他特殊材料的厚度;也可以測量工件表面有油漆層等帶涂層的材料;也應用于制作業、金屬加工業、化工業、商檢業等檢測領域。
簡要介紹: 存儲型 1.分辨率0.01mm,A掃描快照功能。 2.穿透涂層功能,被測材料表面油漆層不需要打磨,可直接測量工件厚度。 3.存儲功能,可存儲10萬個厚度值
UM-4DL穿透涂層帶存儲超聲波測厚儀
顯示屏: |
2.4QVGA(320×240)彩色OLED屏,對比度10000:1 |
工作原理: |
使用雙晶探頭的超聲波脈沖/回波法和回波/回波法 |
標準模式測量范圍: |
0.6至508毫米(0.025至20.00英寸) |
涂層模式測量范圍: |
3-25mm(油漆層厚度小于3mm ) 取決于所用探頭、被測材料及表面情況 |
管材測量下限(鋼): |
Φ20mm*3.0mm(標配TC510探頭) Φ15mm*2.0mm(PT06探頭) |
測量分辨率: |
0.01或0.1mm(0.001或0.01in) |
單位 |
毫米或英寸 |
示值誤差: |
±0.05mm(H≤10mm) ±(0.5% H+0.01) (H>10mm) 注: H為被測物厚度 |
測量更新頻率: |
每秒4HZ、8HZ、16HZ可選 |
重復性: |
±0.05mm |
增益: |
高、中、低三檔可調 |
顯示模式: |
厚度值模式,最小/最大值捕獲模式,差值/縮減率模式 |
V路徑修正: |
V聲程修正,補償雙晶探頭的非線性度 |
存儲: |
柵格式存儲,可存儲10萬個厚度值,可連接電腦導出數據,便于查看。 |
工作語言: |
中文、英文、日文、德文、法文五種語言可選擇 |
報警設置: |
最大/最小值報警,報警時動態改變厚度讀數顏色 |
電源: |
兩節1.5V AA電池 |
操作時間: |
兩節AA電池,使用時間大于35小時 |
儀器關機: |
可選5、10、20分鐘無操作后自動關機,或只能手動關機 |
工作溫度: |
-10℃~+50℃,有特殊要求可達-20℃ |
尺寸: |
153mm×76mm×37mm (H×W×D) |
重量: |
280g(含電池) |
標準配置: |
測厚儀主機1臺、標配探頭1個、儀器箱1個、1.5AA堿性電池2節、耦合劑1瓶 、數據通訊線1條、軟件光盤1張 |
UM-4DL數據記錄器選項特點 |
容量: |
400個文件,10萬個厚度值 |
文件結構: |
柵格文件 |
行數×列數: |
21×12 |
通訊接口: |
USB2.0全速(Full Speed)接口 |
通訊軟件: |
DataView軟件 |
