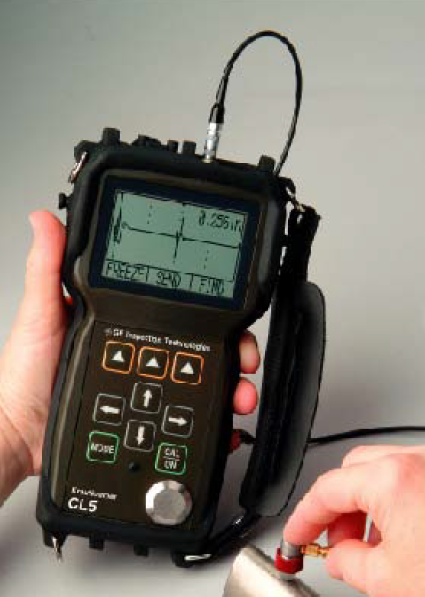

Krautkramer CL5高精度超聲波測厚儀
美國GE/德國Krautkramer公司CL5高精度測厚儀體積小巧，功能豐富。
L5精密測厚儀具有功能全面、使用簡便、體積小巧和結構牢固的優點。位于顯示屏正下方的3個軟鍵啟動所顯示菜單上的各種功能。利用四個方向鍵可以簡單而高效地切換菜單和瀏覽文本輸入畫面。圖形顯示為用戶提供了6種不同的操作模式。用戶可以在常規、最小值掃描、最大值掃描、差值/減薄率、厚度+A掃描(選件)或聲速測試(選件)中進行選擇。CL 5采用可編程數據記錄器，可以方便在電腦上設置數據文件。SD卡存儲系統將所有數據記錄和設置信息存儲在可拆卸SD存儲卡上。將測厚儀直接插入電腦后，文件的格式允許進行拖放操作。其它數據，比如數碼照片，也可以存儲在同一張SD卡上。

Krautkramer CL5高精度超聲波測厚儀這一體積小巧、功能多樣的儀器還具有以下這些優點：
高測量性能提供具有高度穩定性和可重復性的厚度值
六種測量和顯示模式：常規、最小厚度捕獲、最大厚度捕獲、差值和減薄率、聲速測試(要求配有CL 5V選項)和厚度+A掃描(要求配有實 時A掃描選項)
所有型號都具有A掃描快照功能
空心/實心厚度值指示耦合或非耦合狀態
可視LED報警提醒用戶測量超出了用戶可以選擇的極限值。
用于特殊配置的客戶參數設置以及快速儀器設置
靈活的電源系統，可通過標準AA電池或可充電電池組供電。
多語言用戶界面
自動超聲波調節性能(增益和閘門控制)
支持多種類的標準探頭
Krautkramer CL5高精度超聲波測厚儀
聲速測量選件 CL5 VL
可測定聲波穿過鑄件、合金或者塑料時的速度，得出所測材料內部組織是否緊密無缺陷。 如可預先將球墨鑄鐵不同球化率百分比(通過金相法)試樣做出，分別測量其不同的聲速值，對鑄件進行批量檢查。
實時A掃描選件 CL5 AS
可選實時A掃描功能使得用戶可以實時觀察CL 5正在以數字方式測量的回波。觀察實時A掃描可以幫助用戶正確調整探頭和測試件，從而獲得最佳測量值。用戶通過觀察實時A掃描可以確保測量的是正確的回波并且數字值也是正確的。
數據記錄選件CL5 DR
利用數據記錄器選項可以快捷地以文件形式存儲厚度值。用戶可完全編程的數據記錄器最多可以存儲10000個測量值或者500個帶A掃描的值。
可編程數據記錄器可以直接從CL 5鍵盤創建數據記錄器文件， 或者利用靈活的UltraMATELite或UltraMATE軟件程序通過電腦創建。數據記錄器支持字母數字文件名、標準線性和網格文件以及自定義線性文件。
擴充了的文件類型存儲每一測量點的厚度值、聲速設置以及其它關鍵數據。CL5 和 UltraMATE一起構成了完美的測試數據管理系統。
Krautkramer CL5高精度超聲波測厚儀技術參數

測量范圍	0.13至500毫米，取決于所用探頭、所測材料、表面狀況及溫度
單位和測量分辨率	0.001/0.01/0.1mm
材料聲速范圍	1000～19999 m/s
接收器	帶寬為1.0至16MHz@-6dB
更新率	用戶可在MinCap和MaxCap下模式下選擇4、8、32Hz。
顯示器類型	64×128像素LCD， 40×57毫米，具有背景照明，可調節對比度
厚度顯示	5位顯示，在標準模式下具有0.75英寸數字高度，在厚度+A掃描模式下具有0.25英寸數字高度，實心或空心數字耦合狀態指示器，射頻模式下A掃描視圖。
顯示模式	厚度(包括A掃描快照) 厚度+實時A掃描(可選) 蕞小值捕獲和蕞大值捕獲 壁厚減薄差值和比率 聲速模式(可選)
管理員鎖定	為校準、設置和數據記錄器而通過字母數字密碼進行鎖定。
I/O端口	雙向串行RS-232，波特率1200，9600，57600和115200
數據記錄器	可編程數據記錄器，每張64 MB SD卡上蕞多120個文件(可選)
文件格式	通過儀表鍵盤創建的網格。接受來自UltraMATE軟件創建的網格或用戶定義線性文件
電源	3節AA電池(堿性、鎳氫或鎳鎘電池)或可充電電池組
環保密封	外殼用耐沖擊、防塵和防濺型密封圈密封，符合IP65
重量尺寸	420克，帶電池。180x94x46毫米
溫度范圍	工作溫度-10～60℃，存放溫度：-20～70℃
工作語言	中文、英語、德語、法語、西班牙語、意大利語、俄語、日語
應用軟件	UltraMATELite和UltraMATE(可選)

Krautkramer CL5高精度超聲波測厚儀探頭技術數據

型號	頻率	探頭接觸直徑	測量范圍
Alpha 2DFR	15MHz	7.6mm	0.18～25.4mm
Alpha 2F	10MHz	9.5mm	1.52～254mm
Alpha DFR-P	22MHz	7.6mm	0.13～3.8mm(塑料)
Alpha 2A Mini-DFR	20MHz	4.8mm	0.13～5.1mm
CA211A	5MHz	19.1mm	1.52～508mm
K-Pen	20MHz	1.7或2.3mm	0.2～4.4mm
