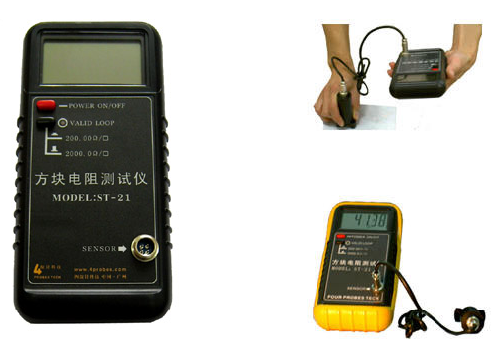

ST-21方阻測試儀
ST-21方阻測試儀是一種依照類似的國家標準和美國A.S.T.M標準，專門測量半導體薄層電阻(表面電阻)的新型儀器，可用于測量一般半導體材料、導電薄膜(ITO透明氧化膜)，金屬薄膜……等同類物質的薄層電阻。
該儀器以大規模集成電路為主要核心；用基準電源和運算放大器組成高精度穩流源；帶回路有效正常指示電路；并配以大型LCD顯示讀數，使儀器具有體積小、重量輕、外形美、易操作、測量速度快、精度高的特點。

ST-21方阻測試儀特點：
1，采用大規模集成電路作為儀器的主要部分，測量準確穩定，低功耗；
2，以大屏幕LCD顯示讀數，直觀清晰；
3，采用單個電池供電，帶電池欠壓指示；
4，體積≤175mm X90mm X42mm，重量≤300g；
5，特制之手握式探筆，球形探針、鍍金探針有效接觸被測材料及保護薄膜
6，探頭帶抗靜電模塊
ST-21方阻測試儀技術參數
測量范圍
 按方塊電阻量值大小分為二個量程檔：
  1.方塊電阻 1.00～199.99Ω/□；
  2.方塊電阻 10.0～1999.9Ω/□；
 最小分辨率：0.01Ω/□
恒流源
 測量過程誤差：≤±0.8%
模數轉換器
 量程：0～199.99mv；
 分辨率：10μv；
 方式：LCD大屏幕顯示；極性，超量程均自動顯示；小數點同步顯示；
測量不確定度
 在整個量程范圍內，測量不確定度≤5%
四探針探頭規格
 間距：1mm、1.59mm、3.8mm；偏差≤2%；游移率≤0.3%；絕緣電阻≥500MΩ

電源
 9V疊層電池1節

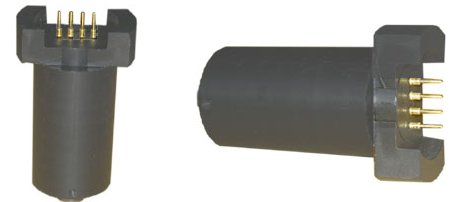

ST-21方阻測試儀可選配HP系列四探針探頭的型號及規格：

型號 (Model)	曲率半徑 (Radius)	壓力 (loads)	探針間距 (spacing)	探針排列 (Arrangement)
HP-501	0.5mm	100g	3.8mm	直線
HP-502	0.75mm	100g	3.8mm	直線
HP-503	0.1mm	150g	1mm	直線
HP-504	0.5mm	100g	1.59mm	直線

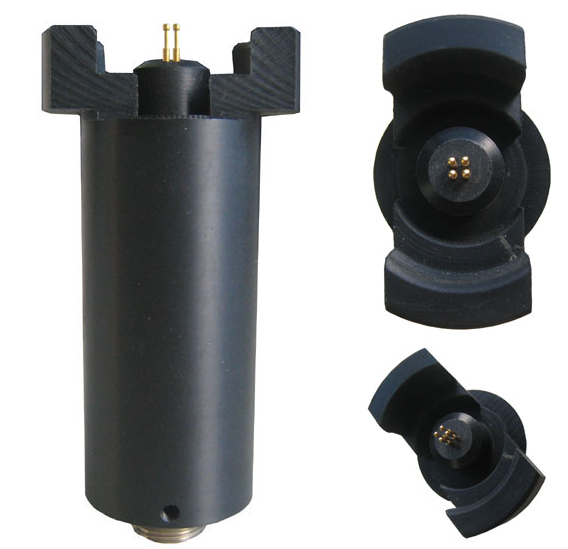

ST-21方阻測試儀可選配SP-601型方型四探針探頭的型號及規格：
SP-601型方形四探針探頭是一種專門測量半導體薄層電阻(面電阻)的方塊電阻測試儀配用的方型四探針測試探頭，專用于測量小樣品的四探針探頭，可用于一般半導體材料、導電薄膜(ITO透明氧化膜)，金屬薄膜……等同類物質的薄層電阻

1，特制之手握式探筆
2，球形探針、鍍金探針有效接觸被測材料及保護薄膜不被損傷
3，探頭帶抗靜電模塊有效防止方塊電阻測試儀采集數據集成模塊燒壞
4，探頭使用壽命長
5，探針間距：1.59mm；偏差≤2%；游移率≤0.3%；絕緣電阻≥500MΩ

型號 (Model)	曲率半徑 (Radius)	壓力 (loads)	探針間距 (spacing)	探針排列 (Arrangement)
SP-601	0.5mm	100g	1.59mm	方形
