CPM-374充電板衰減監測儀材料靜電衰減期測試

在充電板模式下可以測試材料的靜電衰減時間。CPM-374充電板尺寸為150mm x 150mm，電容為20pF。在該充電板上施加一定的電荷量(通過電壓表示)，然后測試材料把這些電荷導入大地所需的時間。注意！最高測試電壓+/-1000V

CPM-374充電板衰減監測儀平整材料靜電衰減期測試

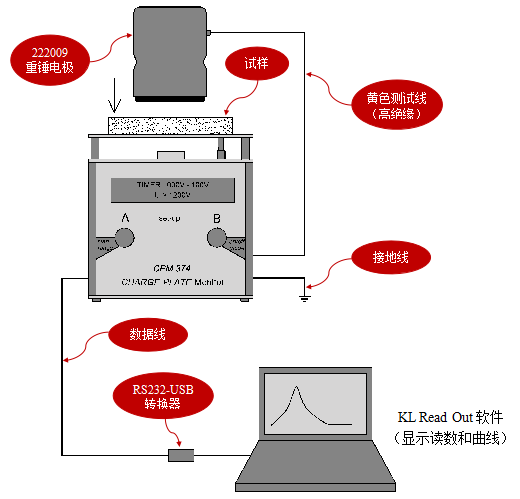

根據IEC 61340-2-1方式二測試平整材料的靜電衰減時間，按下圖安裝測試設備

CPM-374充電板衰減監測儀安裝及測試步驟：
1）把試樣放置到CPM-374儀器充電極板上，儀器調到PLATE模式測試試樣本身是否帶有電位
2）用黃色絕緣測試線連接222009重錘電極到CPM-374儀器背部的接地孔（15）
3）CPM-374儀器背部接地孔（16）接地
4）CPM-374儀器通過RS232-USB轉換器連接筆記本電腦（臺式機可以直接插到DB9端口）
5）把儀器調到充電板模式（Charge Plate Mode），按第4章節描述設置開始電壓和結束電壓
6）在電腦軟件界面選擇CPM-Mode，點擊“Start Measure”開始測試
7）當儀器屏幕顯示U > 1200V后，把222009重錘電極放到試樣上，放置時保持動作平緩
10）當充電板上電壓降到所設定的結束電壓后，計時停止
11）接著儀器測試材料上殘留電壓（Offset）
13）測試結束后可以在軟件界面查看衰減曲線及保存數據

CPM-374充電板衰減監測儀，德國KLEINWAECHTER
