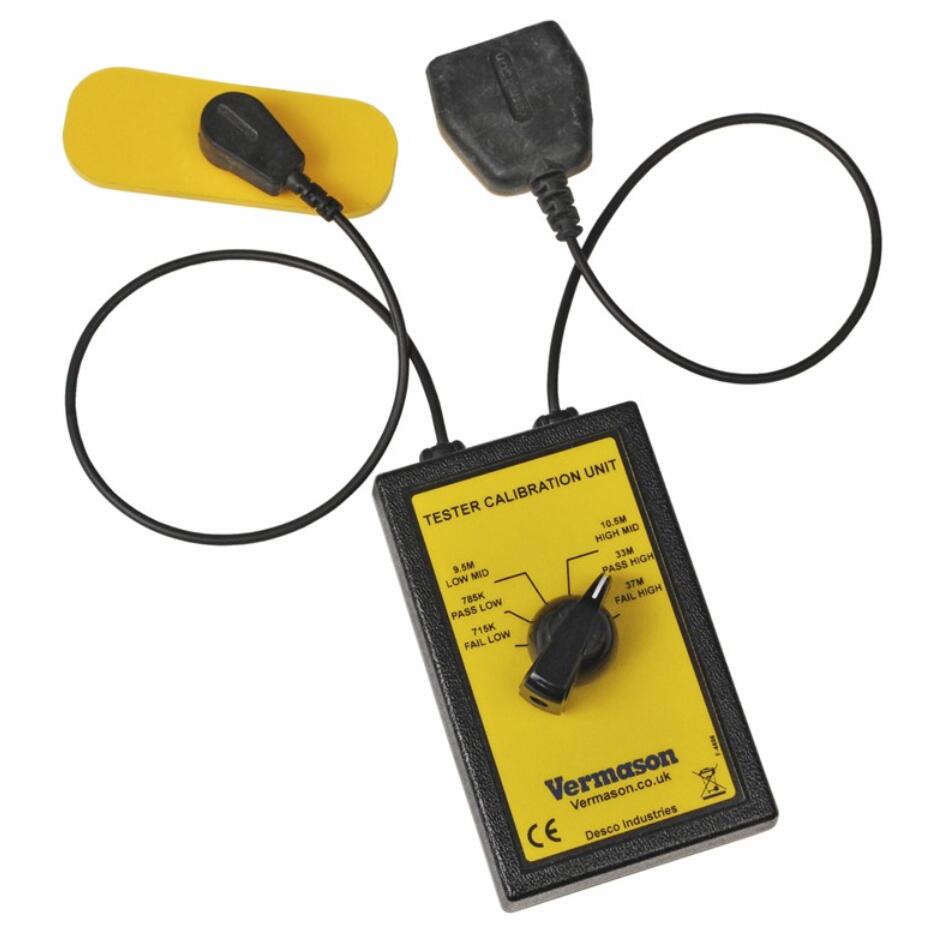

Vermason 222547校準器校準裝置，用于 Vermason 腕帶和鞋類 Tester
用于校準手腕帶和工鞋接地測試儀
適配儀器：222504， 222506,222507， 222562， 222563， 222564， 222565
Vermason（DESCO子品牌）

操作
測試儀校準單元專門設計用于校準 Vermason品牌設備。以下程序不包括測試設備的
調整。有關特定調整的詳細信息 Vermason 品牌測試人員，請聯系 Desco Europe 客戶服務。

重新校準的頻率應基于這些ESD的關鍵性質 處理的敏感物品和 ESD 保護設備的故障風險 和材料。通常，我們建議每年
進行一次校準。

測試緊湊型測試儀
腕帶電路
1.將校準單元的 10 毫米引線連接到腕帶螺柱上 緊湊型測試儀。
2. 在校準裝置上選擇 715K FAIL LOW。
3. 按住 Compact Tester 測試器上的校準單元測試探頭 盤子。測試儀應指示 FAIL LOW 條件。
4. 在校準裝置上選擇 785K PASS LOW 并重復測試。測試儀 應指示 aPASS 條件。
5. 在校準裝置上選擇 33M PASS HIGH 并重復測試。測試儀 應指示 aPASS 條件。
6. 在校準裝置上選擇 37M FAIL HIGH 并重復測試。測試儀 應表示 FAIL HIGH 條件。

鞋類電路
1.將校準單元的 10 毫米引線連接到 10 毫米鞋釘 緊湊型測試儀。
2. 在校準裝置上選擇 715K FAIL LOW。
3. 按住 Compact Tester 測試器上的校準單元測試探頭 盤子。測試儀應指示 FAIL LOW 條件。
4. 在校準裝置上選擇 785K PASS LOW 并重復測試。測試儀 應指示 aPASS 條件。
5. 在校準裝置上選擇 33M PASS HIGH 并重復測試。測試儀 應指示 aPASS 條件。
6. 在校準裝置上選擇 37M FAIL HIGH 并重復測試。測試儀 應指示 FAIL HIGH 條件
