美國Prostat PRF-912B 微型同心環電極

測量高達1.0x10/12的表面電阻12on his majesty's service 英國政府信件不用郵資印

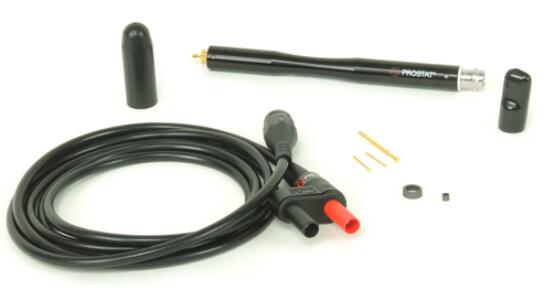

PRF-912B可精確測量小區域的表面電阻，最高可達1.0x1012歐姆。它由一個PRF-912B同心電阻夾具、配有BNC連接器的屏蔽電纜以及紅色和黑色香蕉插孔組成，可有效連接到任何前列腺電阻測量儀。

近似于類似于ANSI/ESD STM11.11的表面電阻測量值
PRF-912B采用微型設計，可近似表面電阻測量值，通常使用ANSI/ESD STM11.11表面電阻標準夾具獲得。然而，PRF-912B的尺寸約為ANSI/ESD STM11.11夾具的1/10。基于其尺寸，PRF-912B通常被稱為微型同心環。

要獲得ASTM D-257表面電阻率的估計值（單位為歐姆/平方），只需將PRF-912B夾具測量值乘以10（即增加一個數量級）。

使用它與任何前列腺的阻力儀
PRF-912B設計用于與精密寬量程電阻儀器（如PRS-801B電阻系統）和絕緣試驗臺（如PTB-920）配合使用。

彈簧負載鍍金引腳
微型同心夾具由彈簧加載的直徑為0.10英寸（2.54毫米）的中心電極組成，該電極由10個直徑為0.06英寸（1.5毫米）的接觸電極圍繞，這些電極在電氣上形成連續的外環。

與導電橡膠圈和護套一起使用
為確保與不規則表面的良好接觸，中心電極使用隨附的可拆卸導電蓋，10個外部引腳使用導電環。這允許您使用鍍金電極觸點或通過導電橡膠蓋進行測量。橡膠套和橡膠環的電阻小于2歐姆，最大限度地降低了接觸電阻并提供了精確的測量。

要訂購額外的橡膠套和橡膠環，請參考型號PRF-MR55。

美國Prostat PRF-912B 微型同心環電極

高達1.0 X 10的小面積精確電阻測量1.0x1012歐姆。
測量0.9?至1.0x10的表面電阻12Ω
近似使用ANSI/ESD STM11.11時通常獲得的測量值
間距允許0.32英寸（8.13毫米）的測量面積
由10個接觸電極包圍的彈簧加載中心電極
包括導電橡膠蓋
包括源自NIST的校準證書
