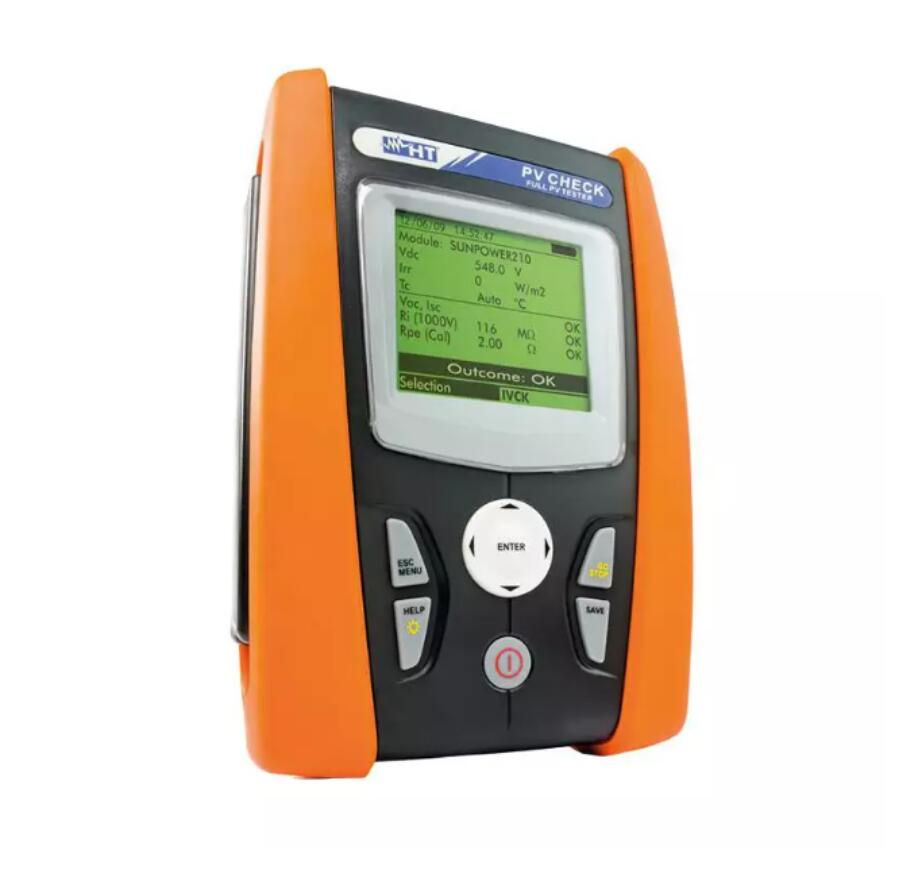

意大利HT PV215光伏系統絕緣測試儀 PV215 意大利HT測試儀器
一、 產品功能
1.光伏系統的維護
2.測試電流為 200mA的保護性導體的連續性
3.絕緣測量，測試電壓為 250、500 與 1000VDC
4.開路電壓的測量，1000V DC
5.短路電流（ISC）測量，15A DC
6.DC 電壓－DC電流－DC電力測量
7.通過參考電池HT304N，測量輻射量 [W/m2]
8.通過探頭PT300N，測量光伏組件與環境溫度
9.在Pdc中使用補償關系的電池／環境
10.測量時，將數值與模塊生產商公布的數值進行比較
11.內部數據庫多可以控制30個PV組件 （通過軟件配置30000組件）
12.組件運行的測試測量
13.機械測斜儀，驗證正確性
14.每次測量的結果OK / NO
15.內存與USB輸出，與PC連接
16.屏幕在線幫助光伏系統的效率測量
17.光電電場的效率測量（DC側）

二、 技術參數
準確度= ±（n1%×讀數 + n2×分辨率），適用條件： 23°C ± 5°C，<80%HR
1. 光伏系統效率測試技術參數
直流電壓：
量程 [V]：5.0 ? 199.9 分辨率 [V]：0.1 精度：±(1.0%rdg + 2dgt)
量程 [V]：200.0 ? 999.9 分辨率 [V]：0.5 精度：±(1.0%rdg + 2dgt)
直流電流(外部鉗形傳感器)：
量程 [mV]：-1100 ? -5
分辨率 [mV]：0.1
精度：±(0.5%rdg + 0.6mV)
量程 [mV]：5 ? 1100
分辨率 [mV]：0.1
精度：±(0.5%rdg + 0.6mV)
The value of current is ALWAYS displayed with a positive sign: the value of current transduced in a voltage lower than 5mV is zeroed.
直流鉗量程 [A]：1<fs ? 10
分辨率 [A]：0.001 小讀數 [A]：0.05
直流鉗量程 [A]：10<fs ? 100 分辨率 [A]：0.01 分辨率 [A]：0.5
直流鉗量程 [A]：100<fs ? 1000 分辨率 [A]：0.1 分辨率 [A]：5
直流功率(Vmis > 150V)：
Clamp FS [A]：1<fs ? 10量程 [W]：0.000k ? 9.999k 分辨率 [W]：0.001k
Clamp FS [A]：10<fs ? 100 量程 [W]：0.00k ? 99.99k 分辨率 [W]：0.01k
Clamp FS [A]：100<fs ? 1000 量程 [W]：0.0k ? 999.9k 分辨率 [W]：0.1k
精度：(Imis ? 10%FS)±(1.5%rdg + 3dgt)(Imis<10%FS)±(1.5%rdg)
Vmis = voltage at which power is measured; Imis = measured current
輻照度 (使用 HT304N 標準電池)：
量程 [mV]：1 ? 40.0 分辨率 [mV]：0.02 精度：±(1.0%rdg + 0.1mV)
溫度 (使用 PT300N)：
量程 [°C]：-20.0 ? 100.0 分辨率 [°C]：0.1 精度：±(1.0%rdg + 1°C)

2. IVCK 模式技術參數
直流電壓@ OPC:
量程 [V]：5.0 ? 199.9 分辨率 [V]：0.1 精度：±(1.0%rdg + 2dgt)
量程 [V]：200 ? 999分辨率 [V]：0.5精度：±(1.0%rdg + 2dgt)
小 VPN 電壓開始測試為： 15V
直流電流@ OPC:
量程 [A]：0.10 ? 15.00 分辨率 [A]：0.01
精度：±(1.0%rdg + 2dgt)
直流電壓@ STC:
量程 [V]：5.0 ? 199.9 分辨率 [V]：0.1精度：±(4.0%rdg + 2dgt)
量程 [V]：200 ? 999 分辨率 [V]：1 精度：±(4.0%rdg + 2dgt)
直流電流@ STC:
量程 [A]：0.10 ? 15.00 分辨率 [A]：0.01 精度：±(4.0%rdg + 2dgt)
輻照度(使用HT304N 標準電池):
量程 [mV]：1 ? 40.0 分辨率 [mV]：0.02 精度：±(1.0%rdg + 0.1mV)
溫度 (使用 PT300N):
量程 [°C]：-20.0 ? 100.0 分辨率 [°C]：0.1 精度：±(1.0%rdg + 1°C)


3. 安全測試技術參數
保護導體的連續性(LOWW):
量程 [W]：0.00 ? 1.99 分辨率 [W]：0.01 精度：±(2.0%rdg + 2dgt)
量程 [W]：2.0 ? 19.9分辨率 [W]：0.1 精度：±(2.0%rdg + 2dgt)
量程 [W]：20 ? 199 分辨率 [W]：1 精度：±(2.0%rdg + 2dgt)
測試電流>200mA DC up to 5? (cables included), 分辨率 1mA, 精度±(5.0%reading + 5digits) 、
開路電壓 4<v0 <10v =""
絕緣電阻(MW) – TIMER 模式 :
測試電壓[V]：250, 500, 1000
精度:±(5.0%rdg + 5dgt)
量程 [MW]：0.01 ? 1.99 分辨率 [MW]：0.01
量程 [MW]：2.0 ? 19.9 分辨率 [MW]：0.1
量程 [MW]：20 ? 199 分辨率 [MW]：1
開路電壓 <1.25 x 額定測試電壓
短路電流 <15mA (峰值)
電動勢 分辨率 1V,精度 ±(5.0%reading + 5digits) @ Rmis> 0.5% FS
額定的測量電流 > 1mA with 1k? @ Vnom
絕緣電阻(MW) –FIELD模式(*), STRING模式(**) :
測試電壓 [V]：250, 500, 1000
精度:±(20.0%rdg + 5dgt)
量程 [MW]:0.1 ? 1.9 分辨率 [MW]:0.1
量程 [MW]:2 ? 99 分辨率 [MW]:1
(*) 對于FIELD模式 如果VPN >1V，計算 Ri(+) 和 Ri(-)的小電壓 VEP 和 VEN是 1V
(**) 對于STRING模式 小 VPN電壓開始測試為: 15V
開路電壓 <1.25 x 額定測試電壓
短路電流 <15mA (peak)
電動勢 分辨率 1V, 精度 ±(5.0%reading + 5digits) @ Rmis> 0.5% FS
額定的測量電流 > 1mA with 1k? @ Vnom
(***)對于 FIELD模式: 如果符合，增加5 dgts的。


4. 參考標準
儀器安全：IEC/EN 61010-1
EMC:IEC/EN61326-1
技術文獻：IEC/EN 61187
測量標準：IEC/EN62446 (IVCK, LOWW, MW)
附件安全：IEC/EN 61010-31

5. 顯示與內存
屏幕類型:定制LCD, 128x128分辨率, 背光
數據保存:999組
PC連接:USB和WiFi

6. 無線模塊特性
頻率范圍:2.400 ? 2.4835GHz
R&TTE 等級:Class 1
發射功率:30mW
傳輸距離:1m

7. 光伏系統測試
保存間隔(IP):5,10,30,60,120,300,600,900,1800,3600s
SOLAR-02記錄時間:約1.5 hours (@ PI = 5s) 約8 days (@ PI = 600s)
無線RF連接距離:1m

8. 電源：
電池類型:6 x1.5 V 5號電池
消耗:1W
低電池符號顯示:符號““ 顯示時
電池使用時間:大約120小時(光伏系統測試)
自動關機:靜止5分鐘

9. 機械性能
尺寸: 235(長)x165(寬)x75(高)mm ;
重量(包括電池): 1.2kg

10. 環境條件
參考溫度:23° ± 5°C (73°F ± 41°F)
工作溫度:0 ÷ 40°C (32°F ÷ 104°F)
允許相對濕度:<80%RH
存儲濕度: -10 ÷ 60°C
相對濕度:<80%RH
使用海拔:2000m
