MicroStrain G-Link-200-R無線加速度傳感器產品數據表
MicroStrain G-Link-200-R無線加速度傳感器產品數據表

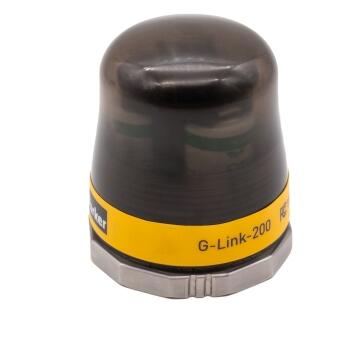

G-Link-200-R符合 ASTM F2137 標準的無線加速度傳感器節點
G-Link-200-R 專門用于監控游樂設施和過山車的動態特性。無線加速度傳感器符合 ASTM F2137- 18
標準。機載三軸加速度傳感器能夠報告具有極低噪聲和漂移的高分辨率波形數據。
LORD Sensing
無線傳感器網絡實現了可擴展傳感器網絡的同步、高速傳感和數據聚合。我們的無線傳感系統是測試和測量、遠程監控、系統性能分析和嵌入式應用的理想選擇。
用戶可以使用 SensorConnect 軟件輕松地為連續、周期性突發或事件觸發采樣的傳感器節點編程?？蛇x的基于 web的 SensorCloud
界面優化了來自遠程網絡的傳感器數據的數據聚合、分析、呈現和警報。
高性能傳感器能力：
符合 ASTM F2137- 18 標準；
?±20 g 三軸加速度測量量程；
?所有測量軸均具有極低的噪聲水平：80 μg/ √Hz；
?配置板載溫度傳感器；
?CFC10 、CFC21 或 CFC60 的可配置低通濾波器
堅固、防風雨的防護水平：
?IP-67 防護等級外殼封裝；
?-40 ~ +85 °C 的工作溫度范圍；
?不銹鋼材質基座；
?可提供螺栓或磁性底座安裝。
可靠的數據采集能量力：
?使用 LXRS 或 LXRS+ 數據通訊協議的無損、同步和可擴展測量網絡；
?支持使用 SensorConnect (PC)、 SensorCloud (web)或MSCL(API 庫)遠程配置傳感器節點并查看傳感器數據。
能夠為許多營業程序配置：
? 128 ~ 1024 Hz 的采樣率；
? 實時傳輸數據和/或?qū)?shù)據保存到板載存儲器。
典型應用領域：
?加速度和振動監測；
?標準化游樂設施特性測試(Standardized Amusement RideCharacterization Test ，SARC Test)；
?影響和事件監測；
?基于狀態的維護(Condition based maintenance ，CBM)；
MicroStrain G-Link-200-R無線加速度傳感器產品數據表
|
模擬信號輸入通道 |
|
|
測量量程 |
±20 g |
|
噪聲密度 |
80 μg / √ Hz |
|
測量值偏移 |
±50 mg |
|
測量值溫度偏移 |
± 0.5 mg / °C (典型值) ± 0 .75 mg / °C (最大值) |
|
內部集成傳感器 |
三軸 MEMS 加速度傳感器， 3 通道 |
|
加速度傳感器帶寬 |
DC ~ 1 kHz |
|
分辨率 |
20 bit |
|
比例因子誤差 |
< 1% |
|
交差靈敏度 |
1% (典型值) |
|
靈敏度變化（溫度影響） |
±0.01% / °C (典型值) |
|
抗混疊（鋸齒）濾波器 |
1.5 kHz (-6 dB 衰減) |
|
低通數字濾波器 |
用戶可配置， CFC10 ，CFC21 ，CFC60 |
|
集成溫度測量通道 |
|
|
測量量程 |
- 40 °C ~ 85 °C |
|
測量精度 |
±0.25 °C (全量程范圍) |
|
采集性能 |
|
|
數據采集模式 |
連續采集，事件觸發采集 |
|
采樣率 |
128 ~ 1024 Hz |
|
采樣率穩定 |
±5 ppm |
|
數據網絡容量 |
每個 RF 射頻通道能夠容納最多 128 個節點 請參閱系統帶寬計算器 |
|
傳感器節點同步性 |
±50 μsec |
|
數據存儲容量 |
16 M Bytes (高達 8,000,000 個數據點) |
|
操作參數規格 |
|
|
無線數據通訊范圍 |
室外 / 視距范圍：2 km (理想值) * ，800 m (典型 值) ** |
|
射頻（RF）收發器載波 |
免許可 2.405 至 2.480 GHz ，16 通道 |
|
射頻（RF）發射功率 |
可從 0 dBm 調整至 20 dBm 。電力輸出受區域限制 ，無法在法定范圍內運行 |
|
電壓 |
3 × 3.6 V, ? AA 電池 (推薦型號 ： Saft LS 14250 ) |
|
電源輸入范圍 |
0.8 V ~ 5.5 V |
|
工裝溫度范圍 |
-40 °C ~ +85 °C |
|
機械沖擊限制 |
1000 g / 1.5 ms |
|
物流參數規格 |
|
|
尺寸 |
46.6 mm × 43 mm × 44 mm |
|
安裝 |
? - 28 UNF-2B 4.8 mm [0. 19 英寸] DP 或單獨購買磁性安裝底座。 |
|
重量 |
安裝電池后全重： 122 grams |
|
環境防護等級 |
IP67 |
|
外殼封裝材料 |
300 系列不銹鋼，帶有聚碳酸酯材質護蓋 |
|
集成參數規格 |
|
|
兼容網購類型 |
所有的 WSDA 網關 |
|
軟件 |
SensorCloud 平臺 ， SensorConnect 軟件，兼容 Windows 7 、8 和 10 系統 |
|
軟件開發工具包 |
參見microstrain..com/software/mscl |
|
設備合規性 |
FCC (美國)，IC (加拿大)，CE (歐盟，包括 RoHS)，MIC (日本)，ASTM F2137- 18標準 |
