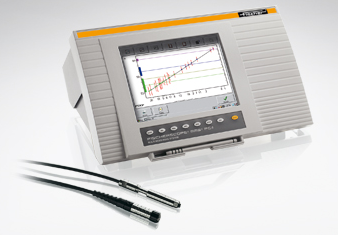

菲希爾 MMS PC2 模塊化測量系統

模塊化測量系統 FISCHERSCOPE MMS PC2，搭載 Windows™ CE 操作系統，是適用于高精度涂鍍層厚度測量與材料測試的理想解決方案。具備通過 LAN 與 USB 連接實現聯網的功能，因此可以快速地集成至質量管理系統和自動化制造過程中。設備通過插卡實現模塊化設計，能實現與同名手持式儀器相同的功能。為最大程度地提高適用性，可從豐富的探頭種類中選擇相應的探頭，以定量測量樣品的各種屬性和規格，如涂鍍層厚度、導電性以及鐵素體含量等。

菲希爾 MMS PC2 模塊化測量系統特性：
堅固耐用且功能豐富的臺式儀器，可用作多功能測量系統，并可保存和處理測量數據
由于采用模塊化結構以及可交換式探頭，可實現靈活應用
將多種物理測量技術融入單個儀器中，因此極具適用性：振幅與相位敏感電渦流、磁感應、β 射線
完善的分析與統計功能
通過大型內置觸摸屏或使用鍵盤和鼠標進行直觀操作
可通過多種接口集成到自動化生產過程中

菲希爾 MMS PC2 模塊化測量系統應用：（模塊）
鋼材上的鍍鋅層和油漆涂層；鋁材上的陽極氧化涂層 (PERMASCOPE®)
納米涂層（防指紋）、太陽能電池涂層（薄膜層、CdTe/玻璃底材）、插頭觸點上的鍍金層、焊盤上焊料中的鉛、痕量分析、光敏涂層、油層和蠟層 (BETASCOPE®)
電路板表面和通孔中的鍍銅層測量 (SIGMASCOPE®)
電路板制造過程中，線路板表面銅層厚度測量（不受中間層銅層影響） (SR-SCOPE®)
電路板制造過程中銅上的阻焊層厚度 (PERMASCOPE®)
汽車行業中，活塞表面上的石墨涂層或制動盤上的防腐蝕涂層 (PERMASCOPE®)
汽車行業中，活塞表面上的鐵磁性金屬鍍層 (NICKELSCOPE®)
奧氏體或雙相鋼中的鐵素體含量 (PERMASCOPE®)
銅、鋁、鈦等非鐵磁性金屬的導電性 (SIGMASCOPE®)

菲希爾 MMS PC2 模塊化測量系統

PERMASCOPE®模塊
這一插入式模塊使用電磁感應和渦流的測試方法。
該模塊適合于測量涂鍍層厚度以及鐵素體含量：
鋼和鐵（Fe）上非鐵磁性鍍層厚度，如鉻、銅、鋅、油漆、搪
瓷或塑料在鐵基材上的厚度。
用于測量在非磁性金屬基材上非鐵磁性非導電鍍層的厚度。如在鋁，銅，鋅上油漆或塑、清漆等的厚度。亦可用于測量鋁基材上陽極氧化層的厚度。

BETASCOPE®模塊
這一插入式模塊采用了Beta背散射方法。幾乎可以測量在任何基材上的任何材料鍍層厚度，只要鍍層材料和基材材料元素間存在至少5個原子序數的差別。
該模塊應用于：
不銹鋼上的納米薄膜（抗指紋膜）
太陽能電池薄膜（玻璃上的CdTe層）
在電鍍廠用手持式探頭經濟地測量單個的鍍層
在油漆制品以及金屬基材上有機鍍層的厚度.
在金屬薄板生產和處理工業的防腐蝕油膜，蠟，"Bonazinc"等涂層的質量檢測薄片、紡織物

SR-SCOPE®模塊
這一插入式模塊采用了微電阻方法，適合于測量多層板上表面銅鍍層的厚度。尤其是薄的層積板，也是組成多層印刷線路板的起始材料上的銅鍍層，以及帶環氧間隙層的多層板上銅鍍層的厚度
銅的厚度在0.1至10 µm （0.04 至0.4 mils） 以及5至120 µm （0.2至4.7 mils），不受中間銅層的干擾。

SIGMASCOPE®-PHASCOPE® 1/TEMPERATURE模塊
該模塊采用相位電渦流法，適用于以下測量要求：
非鐵磁性金屬的電導率測量（采用內置或外置溫度傳感器可自動補償溫度變化）
非鐵磁性金屬鍍層的厚度，如鋼鐵上的鋅、銅、鋁等，尤其適合表面粗糙的情況或是在非導電基材上的非鐵磁性金屬鍍層測厚。
非鐵磁性低電導率基材上非鐵磁性高電導率金屬鍍層的厚度測量，如黃銅或奧氏體材料上的銅厚測量。
鋼鐵上鎳鍍層的厚度測量。


阻焊材料之下的銅層的厚度。
SIGMASCOPE®-PHASCOPE® 2 模塊
此模塊需要配合SIGMASCOPE®-PHASCOPE® 1/TEMPERATURE模塊一起使用。
可以測量PCB板上孔內銅層的厚度。
PHASCOPE® DUPLEX 模塊
此模塊集成了磁感應法和渦流相位法。，這樣就能測量雙層系統。
只要一次測量就能同時測得Paint/Zn/Steel（雙鍍層）的厚度。
溫度測量模塊
此模塊連接TF100A探頭（探頭使用PT100傳感器）用以測量溫度，測量范圍0--﹢80℃（0--﹢178℉）。在某些測量模式中，溫度測量非常的有用。例如：在Beta射線反向散射法和電阻測試法中作為溫度補償。
