UltraTEV Locator便攜式局部放電（PD）監測系統

UltraTEV Locator局部放電（PD）監測系統定位，測量和記錄變電站所有設備（包括電纜）的局部放電

收益
定位和測量局部放電，在發生故障前甄別缺陷；
記錄和分析局部放電，基于設備的實際狀況給出有價值的建議；
更有效的資產管理，更可靠，更效率，更少的成本。

UltraTEV Locator便攜式局部放電（PD）監測系統特點

可定位局部放電到10cm 以內；
采用超聲波和TEV 兩種傳感器，可以檢測表面放電和內部
放電，同時可以檢測相應的環境參數：溫度、濕度、氣壓；
可以記錄局部放電的嚴重度可以用于診斷分析；
同樣可以適用于電纜和架空設備；
堅固、防水，內置電池可以工作13 小時。

UltraTEV Locator便攜式局部放電（PD）監測系統多功能
1.局部放電定位
兩個TEV 傳感器可以用用來定位局部放電，采用的是時差法，通過測量信號到達兩個傳感器的時間差來進行定位。最新的電子技術，可以使該系統的測量精度達到0.3 納秒，等效距離為10cm 。

2.局放測量
在測量模式中，單個傳感器的使用方式與UltraTEVPlus+™ 手持式的儀器一致。
超聲波和TEV 傳感器都是非常有效的。局部放電的大小會以類似交通燈一樣的顯示方式呈現其水平。綠色表示沒有顯著的局部放電，橙色表示存在一些局部放電，紅色報警則表示局部放電水平達到較高水平，需要進一步調查。
使用者可以自由選擇使用默認的閾值或進行針對性調整。

3.局部放電對比測量
使用者可以進行一下操作：

使用超聲波功能測試表面局部放電，然后比較相似設備的測量結果。
使用頭戴式耳機，辨別表面局部放電聲音信號的特性（儀器使用外差法處理超聲波信號）。
在設備的不同位置使用TEV 測試模式測量，并取得相應讀數。
局部的溫度讀數會指示發熱區域。
環境因素包括：環境溫度、相關的濕度、大氣壓力都會影響局部放電活動。
將這些測量得來的數據與類似設備的讀數以及歷史記錄做對比。

4.電纜局部放電
利用外接的射頻電流互感器（RFCT）來測量電纜中的局部放電。測量結果將以數字方式顯示在設備上，單位是皮庫。

5.記錄局部放電
UltraTEV Locator™的所有測試數據，包括音頻數據都可以存儲到儀器的內置存儲器中。儲存在儀器中的數據可以通過
USB 下載到存儲器中。
數據可以直接讀取，并轉換成電子表格形式，方便添加到測試報告中。

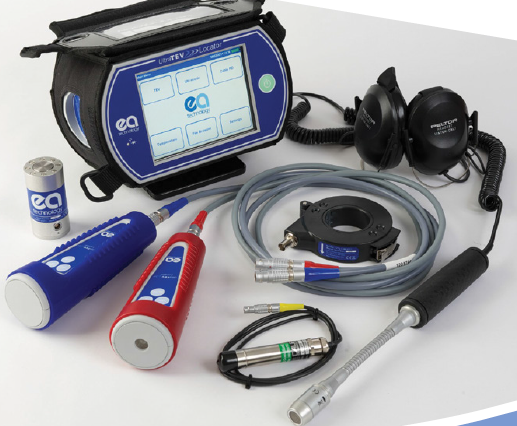

The UltraTEV Locator 包裝清單 TM
UltraTEV Locator 主機
TEV/超聲波 傳感器
TEV（磁吸）傳感器
接觸式超聲波傳感器
靈活傳感器
非接觸式溫度傳感器
射頻電流互感器（RFCT）
Peltor 后掛式耳機
交流相位參考器
充電器
便攜包
操作手冊
