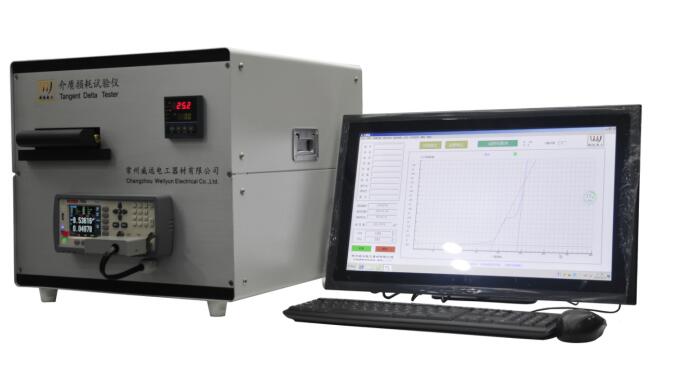

TG100介質損耗試驗儀
不同國家有效的漆包線試驗標準及最新的質量控制標準ISO9000，規定了與多數實際應用相一致的重點及常規試驗方法。
明顯地，由于漆包過程中新的方法及設備的介入，漆包線相關產品獲得了比標準要求更高的特性。所有這些要求漆包線在絕緣性能、厚度、堅固性及擊穿試驗中有更好的保證，尤其表現在電子、軍事及對漆包線的可靠性有更高要求的所有領域。
因此出現了新的漆包線制造商及使用要求，實際上趨向于先在生產過程中，然后在試驗室里對漆包線進行比標準更為嚴格的試驗。

TG100介質損耗試驗儀依照國際標準的要求設計與制造，即使用升溫法、石墨法測試漆包線的介質損耗值。
用石墨法測試程序如下：將試樣外表面涂上含水石墨分散液后置于左邊的試驗腔中，通過提高溫度測量介質損耗角。所有的數據經強大的電腦軟件處理，存儲在大的數據庫中以備日后比較、輸出。
將儀器置于合適的位置，放置于水平、結實的桌上（振動會影響試驗），合適的高度適合操作，遠離灰塵、熱源、蒸汽或任何腐蝕性酸。通常推薦將儀器置于實驗室中，遠離生產車間。


TG100介質損耗試驗儀技術參數
介質損耗試驗儀符合 IEC 60851-5：2011、GB/T4074.5-2008標準進行漆包線的測試。
1、電源：220V交流電，50/60Hz，單相 1400VA。
2、功率消耗：1000 W
3、環境溫度：
1）操作狀態：0°C ~ 40°C
2）運輸和貯存：–10°C ~ 55°C
4、環境濕度：操作狀態：40-80% r.h
5.熱輻射：不允許陽光直射
6.振動：貯存及運輸限制，最大振輻：0.20mm acc. 3g 10 to 100 Hz。
7.高度：海拔1700米。
8.線徑范圍：TG100-圓線直徑0.02~3.00mm的漆包線(其他線規夾具定制)。
TG200-扁線適用于各種規格。
TG300-圓線直徑0.02~3.00mm的漆包線(其他線規夾具定制)，及所有扁線。
9、試驗方法：石墨升溫法
10、快速試驗3’~5’：因漆包線類型與直徑而異。
11、試驗溫度：高達400 °C。
12、快速冷卻系統。
13、試驗頻率：1000 Hz 精確度：0.01%。
14、信號均方根振輻：5.0 V直流電。
15、測試分解力：0.00001 with C > 100pF.
16、尺寸及重量：L490×W600×H440mm，25KG
